Воздухоочиститель
Дренажная трубка корпуса воздухоочистителя подлежит обслуживанию
согласно требованиям Регламента технического обслуживания. (Частое
форсирование водных преград может потребовать более частого
обслуживания.)
Если в трубке видны отложения, трубка подлежит очистке до начала
движения.

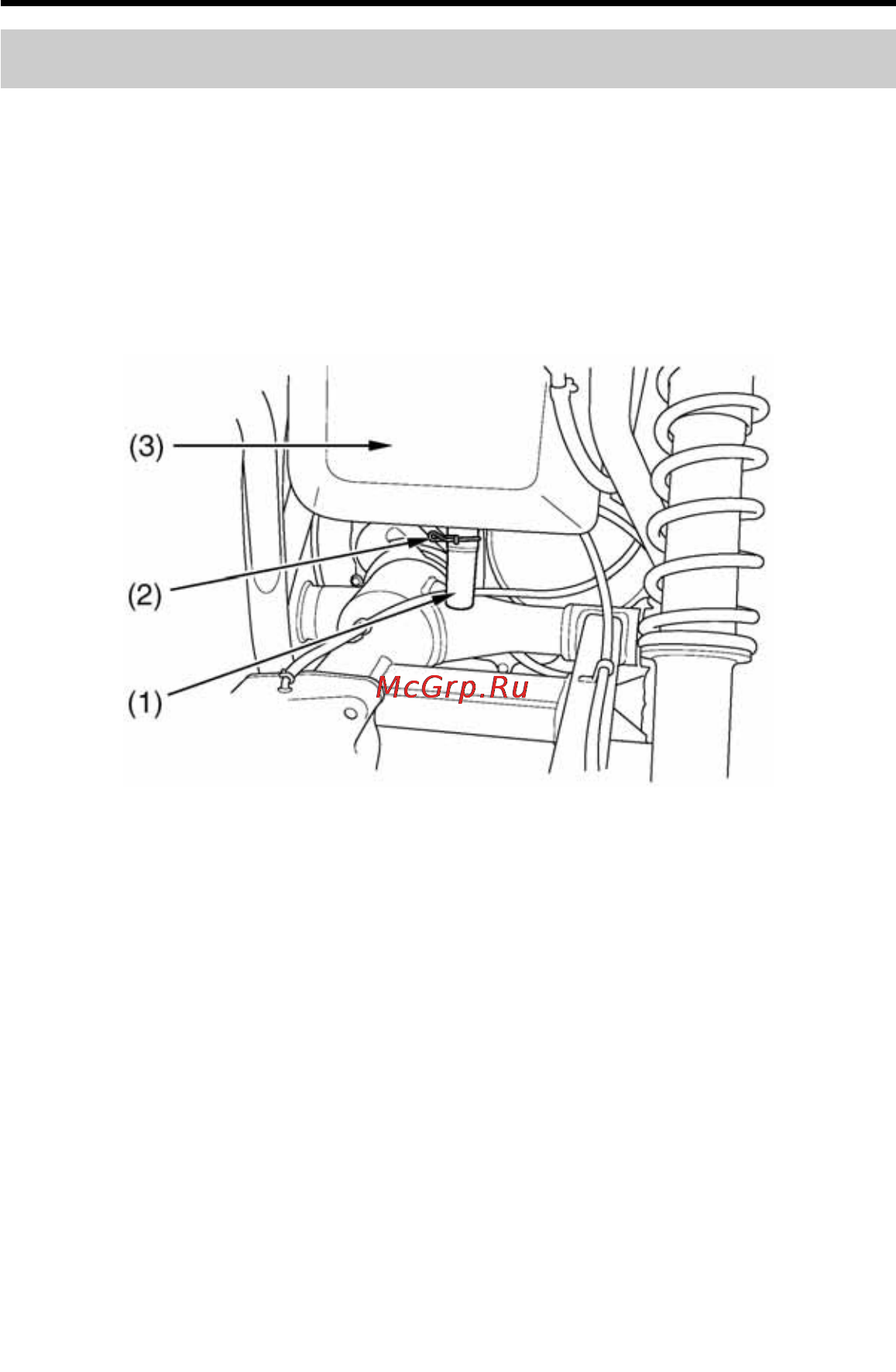

ЗАДНЯЯ ОСЬ
Дренажная трубка корпуса воздухоочистителя
(1) дренажная трубка
(2) фиксатор
(3) корпус воздушного фильтра
1. Демонтируйте дренажную трубку (1), отсоединив фиксатор (2),
расположенный под корпусом воздухоочистителя (3).
2. Слейте отложения.
3. Установите на место трубку и надежно закрепите ее с помощью фиксатора.
138 Обслуживание мотовездехода Honda
