Перегоревший предохранитель
Главный предохранитель и предохранитель электродвигателя переключения
передач
1. Перед проверкой или заменой предохранителей выключите зажигание,
повернув ключ в положение "OFF", чтобы избежать риска короткого
замыкания.
2. Снимите седло (стр. 112).

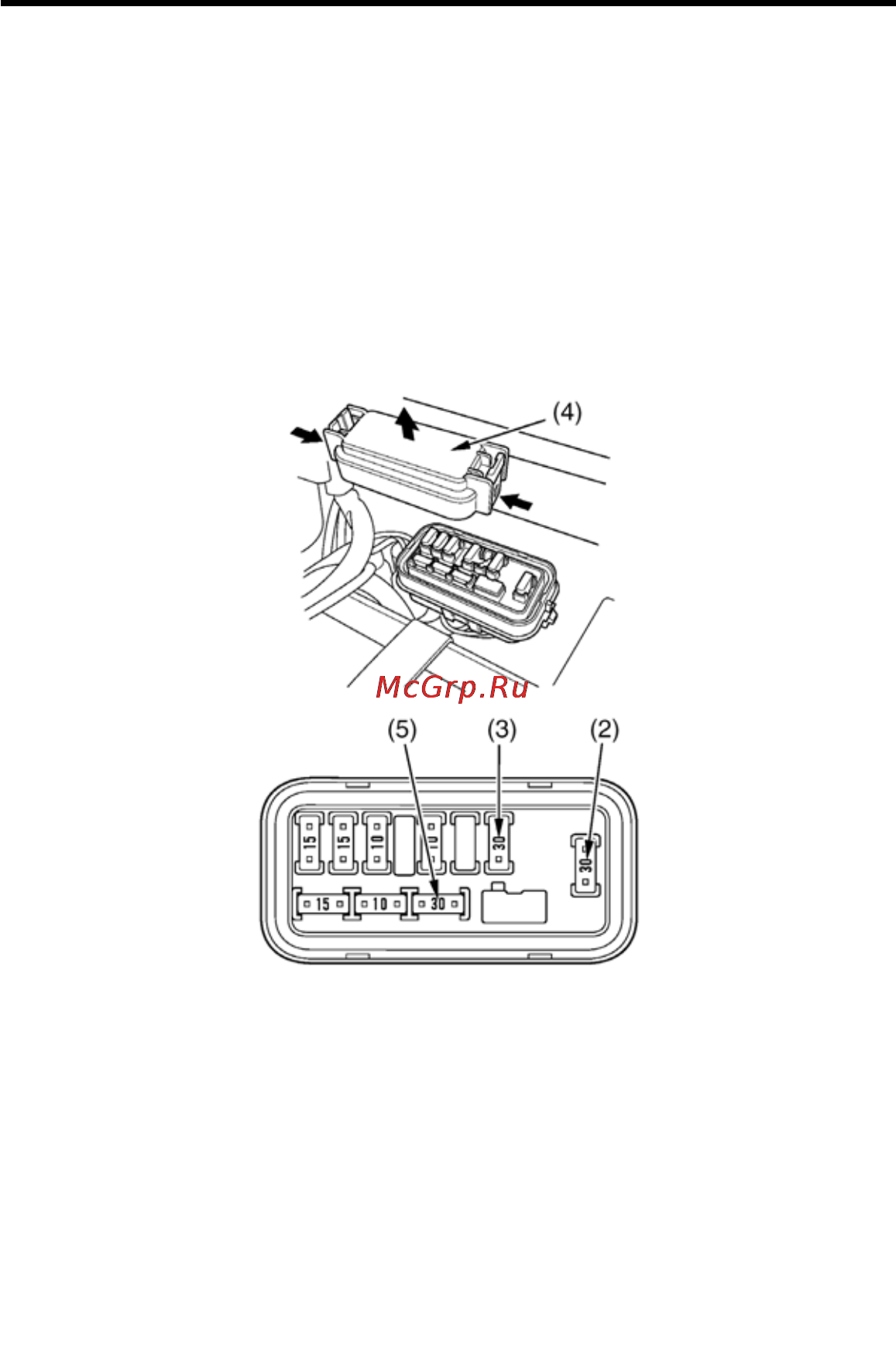

3. Для доступа к главному предохранителю (2) и предохранителю
электродвигателя переключения передач (3) снимите крышку блока
предохранителей (4).
ПОД СЕДЛОМ
5. Выньте предохранитель из гнезда.
Если предохранитель перегорел, замените его на запасной (5).
(2) главный предохранитель
(3) предохранитель электродвига%
теля переключения передач
(4) крышка блока предохранителей
(5) запасной главный
предохранитель
205Действия при непредвиденных обстоятельствах
