Honda TRX500FA (2004-2011) [45/232] Переключатели передач
![Honda TRX500FA (2004-2011) [45/232] Переключатели передач](/views2/1011751/page45/bg2d.png)
Органы управления и их функции
Переключатели передач
В режиме ручного переключения передач ESP используется два переключа%
теля.
Данные переключатели служат для включения повышающей либо понижаю%
щей передачи. Для включения повышающей передачи необходимо нажать
переключатель (1) повышающей передачи. Для включения понижающей
передачи необходимо нажать переключатель (2) понижающей передачи.
См. раздел Переключение передач на стр. 72.

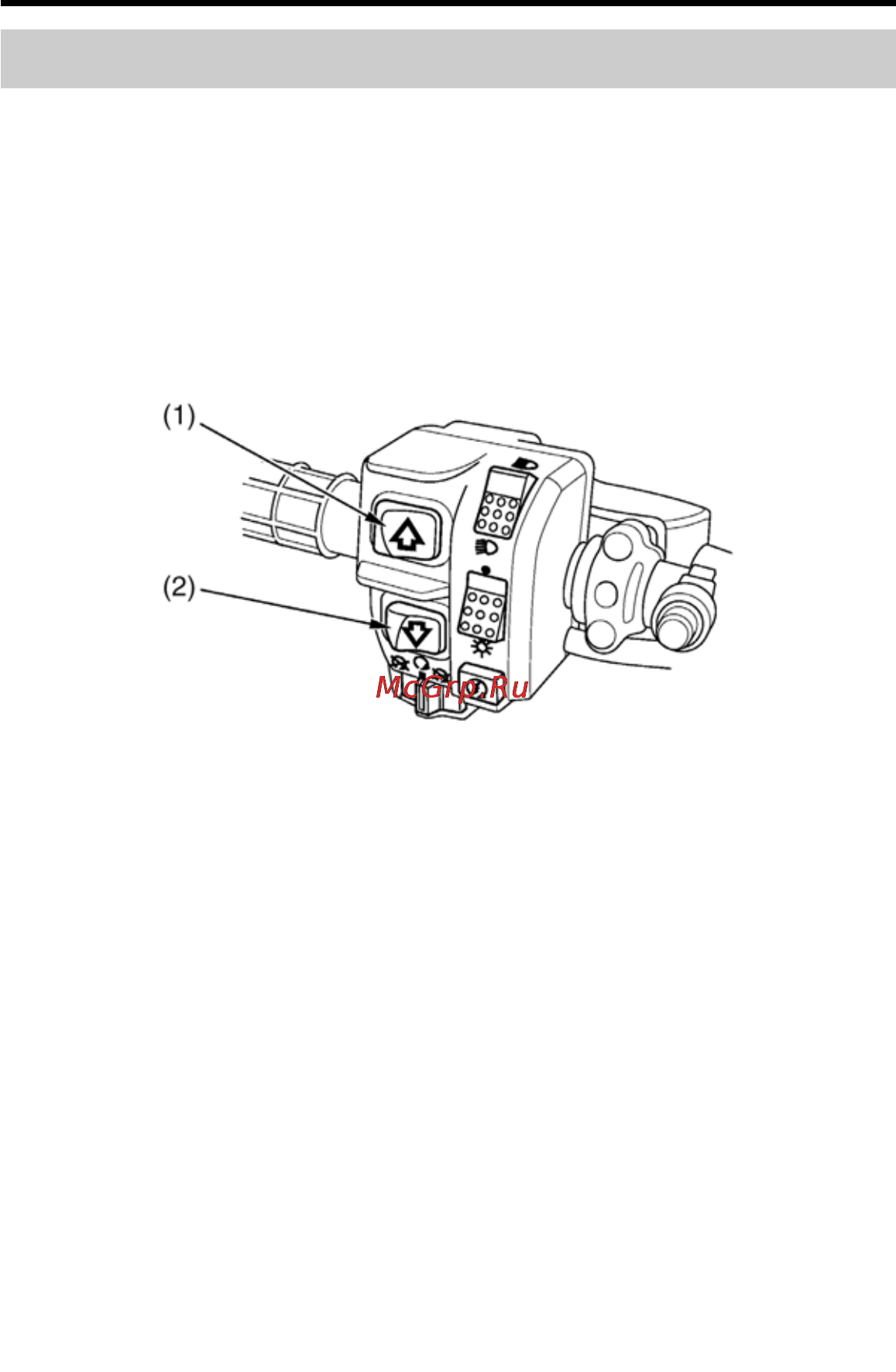

ЛЕВАЯ РУКОЯТКА
(1) переключатель повышающей передачи
(2) переключатель понижающей передачи
37Приборы и органы управления
