Демонтаж седла
Ознакомьтесь с правилами техники безопасности на стр. 101.
Для проведения технического обслуживания воздухоочистителя, свечи
зажигания, аккумуляторной батареи и предохранителей необходимо
демонтировать седло.

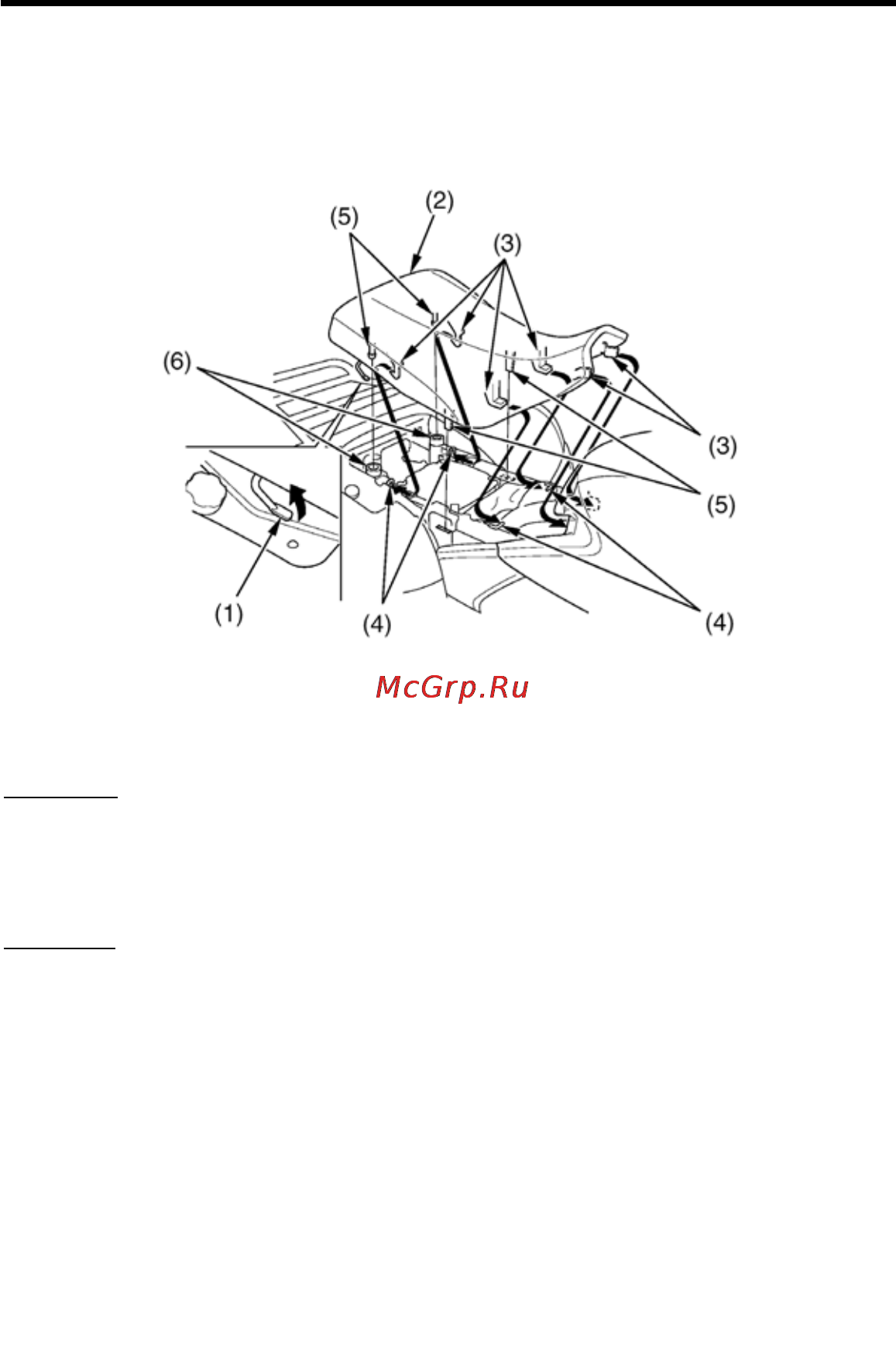

(1) рычаг блокировки седла
(2) седло
(3) штыри
(4) петли
(5) штифты
(6) прокладки
Демонтаж
1. Потяните вверх рычаг (1) блокировки седла, расположенный на правой
части седла.
2. Сдвиньте седло (2) назад и поднимите его.
У
становка
1. Установите штыри (3) в петли (4), расположенные на раме, и вставьте
штифты (5) в прокладки (6).
2. Нажмите на седло до фиксации.
112 Обслуживание мотовездехода Honda
