Тормоза
Износ тормозных колодок
Ознакомьтесь с правилами техники безопасности на стр. 101.
Скорость износа тормозных колодок зависит от стиля вождения и дорожных
условий. При эксплуатации мотовездехода по грязи или воде износ колодок
увеличивается. Для определения степени износа колодок проводите их
визуальный осмотр при проведении каждого регулярного обслуживания.

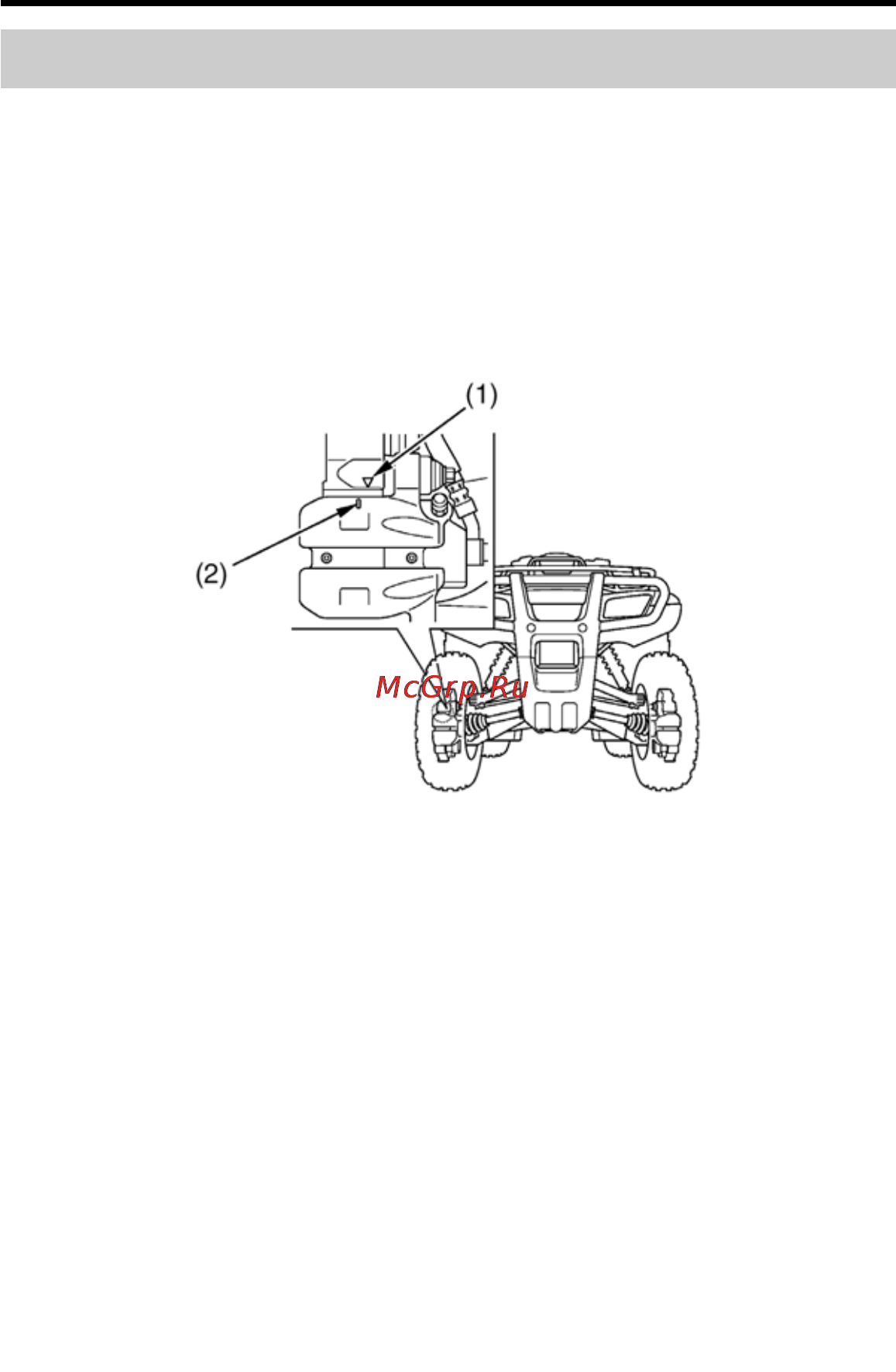

ПЕРЕДНЯЯ ЧАСТЬ
(для левой части аналогичен)
(1) индикатор износа
(2) метка минимального уровня
Проверьте состояние индикатора износа (1). Снимите передние колеса (стр.
200). Обе колодки подлежать замене, если индикатор износа сравнялся с
краем референтой метки (2). Для выполнения этой операции обратитесь к
официальному дилеру Honda.
Всегда проверяйте каждую колодку как на правом, так и на левом тормозных
суппортах.
153Обслуживание мотовездехода Honda
