Тормоза
Регулировка выключателя стопFсигнала
Ознакомьтесь с правилами техники безопасности на стр. 101.
Т
олько задний тормоз:
Время от времени проверяйте, как работает выключатель (1) стоп%сигнала,
расположенный с правой стороны, за двигателем. Величина свободного хода
педали тормоза до срабатывания стоп%сигнала должна составлять 15 мм. См.
раздел Свободный ход педали заднего тормоза, стр. 154.
Регулировка выключателя достигается вращением регулировочной гайки (2).
Поворачивайте гайку в направлении (А), если выключатель включает стоп%
сигнал слишком поздно, и в направлении (В), если включение стоп%сигнала
происходит слишком рано.

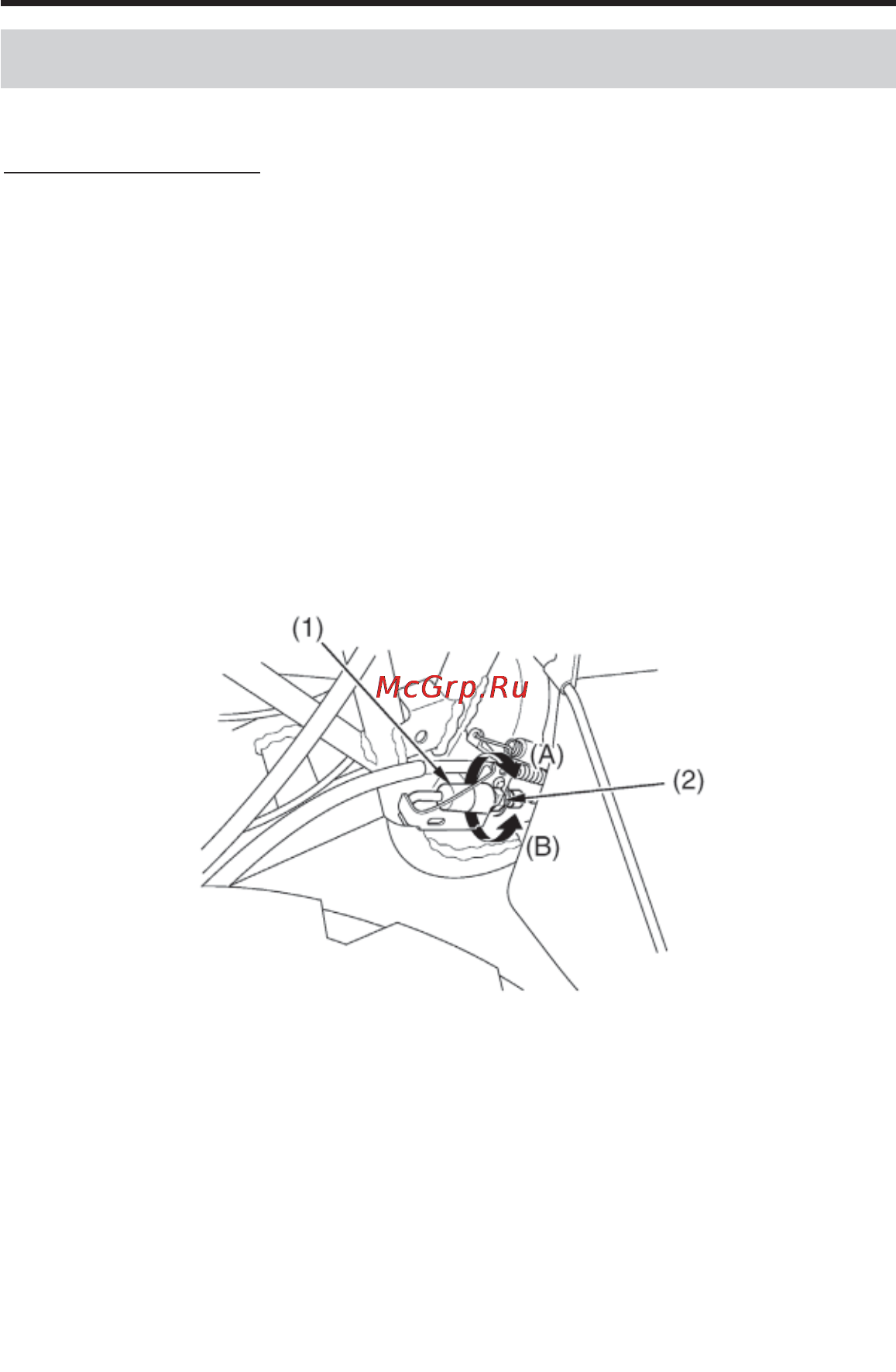

ПРАВАЯ СТОРОНА
(1) выключатель стоп%сигнала
(2) регулировочная гайка
159Обслуживание мотовездехода Honda
