8-19
8

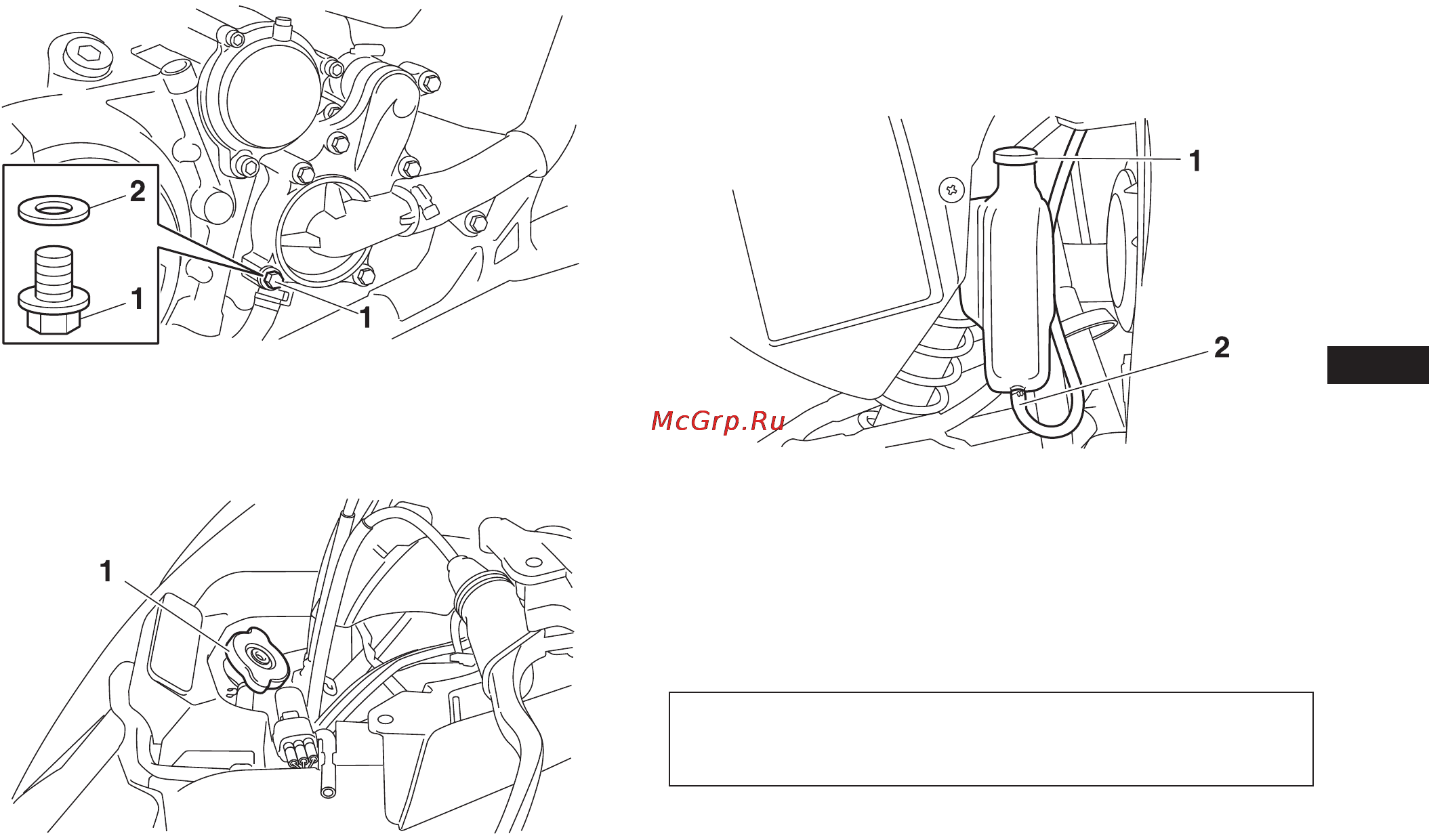

1. Болт слива охлаждающей жидкости
2. Прокладка
4. Снимите крышку радиатора.
1. Крышка радиатора
5. Снимите крышку бачка для охлаждающей жидкости.
6. Отсоедините патрубок бачка и слейте охлаждающую жид-
кость из бачка.
1. Крышка бачка для охлаждающей жидкости
2. Патрубок бачка для охлаждающей жидкости
7. Слив охлаждающую жидкость, промойте систему охлажде-
ния чистой водопроводной водой.
8. Установите болт слива охлаждающей жидкости и новую про-
кладку, а потом затяните болт с рекомендованным моментом
затяжки.
Момент затяжки
Болт слива охлаждающей жидкости
11 Нм (1,1 кгс-м)
