8-47
8

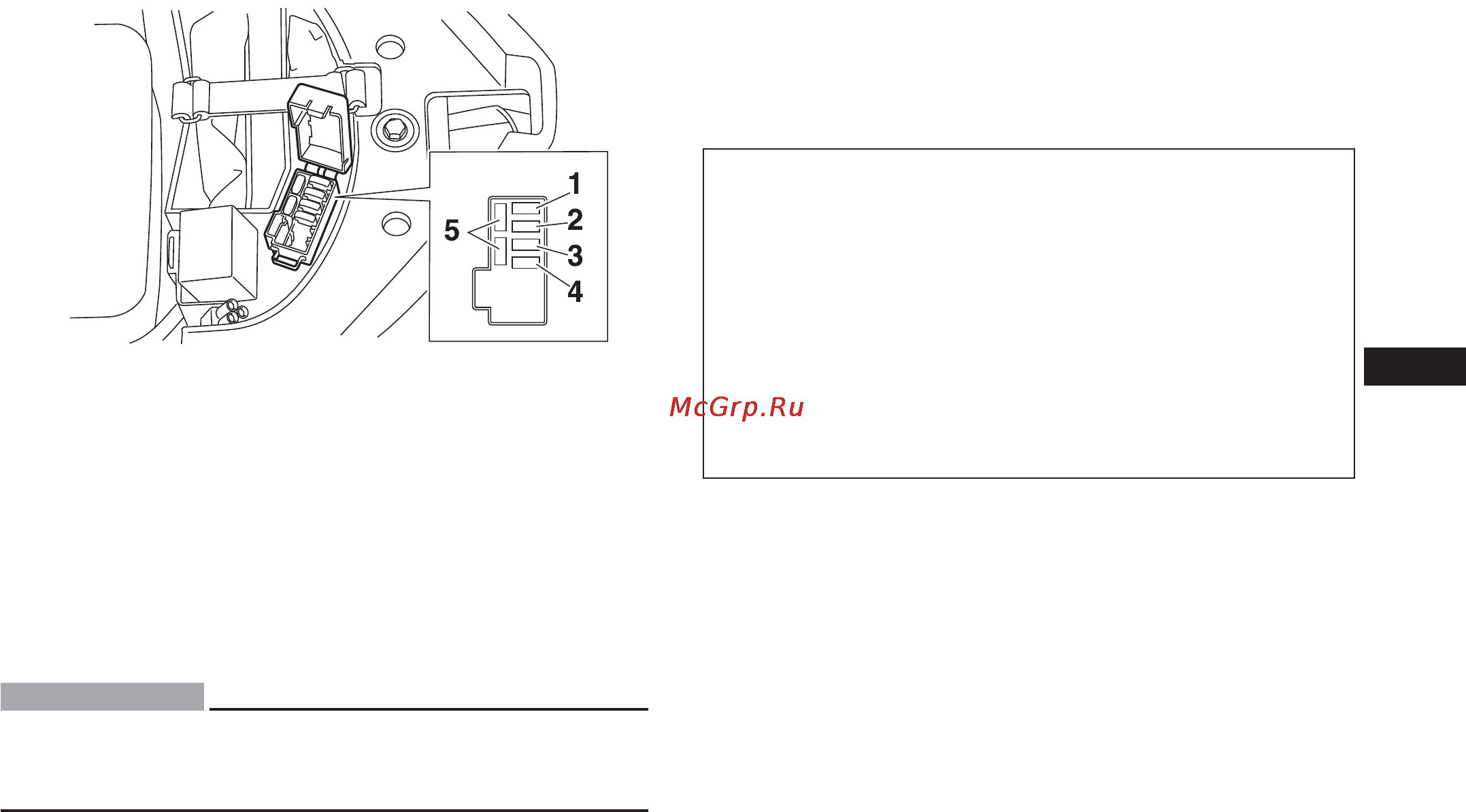

1. Предохранитель системы сигнализации
2. Предохранитель фар
3. Предохранитель системы зажигания
4. Предохранитель системы впрыска топлива
5. Запасной предохранитель
При перегорании плавкого предохранителя замените его следую-
щим образом.
1. Поверните ключ зажигания в положение «OFF» [Выкл.] и вы-
ключите все электрические приборы.
ECB00640
ПРЕДУПРЕЖДЕНИЕ
Чтобы избежать случайного короткого замыкания цепи, на время
проверки или замены предохранителя поверните замок зажига-
ния в положение «OFF».
2. Выньте перегоревший предохранитель, а затем поставьте
новый предохранитель соответствующего номинала. ПРЕДО-
СТЕРЕЖЕНИЕ! Обязательно используйте предохранитель
необходимого номинала. Использование плавкого предо-
хранителя иного номинала или использование неплавких
перемычек опасно. Ненадлежащий номинал предохранителя
приведет к повреждению электросистемы, которое может
вызвать возгорание.
[EWB02172]
Номинал плавкого предохранителя:
Главный предохранитель:
20,0 А
Предохранитель фар:
15,0 А
Предохранитель системы зажигания:
10,0 А
Предохранитель системы сигнализации:
10,0 А
Предохранитель системы впрыска топлива:
10 А
3. Поверните замок зажигания в положение «ON» и включите
электрические приборы для проверки их работы.
4. Если предохранитель тут же перегорает, обратитесь к дилеру
компании Yamaha для проверки электросистемы.
