Беларус МТ-353М2 [115/169] Ш353м 0000010 рэ
![Беларус МТ-353М2 [115/169] Ш353м 0000010 рэ](/views2/1156627/page115/bg73.png)
Лист
Инв. № по
д
л. По
д
пись и
д
ата Подпись и дата Взам. инв. № Инв. № д
у
бл.
114
Дата Подпись № докум. Лист Из
м
.
Ш353М-0000010 РЭ

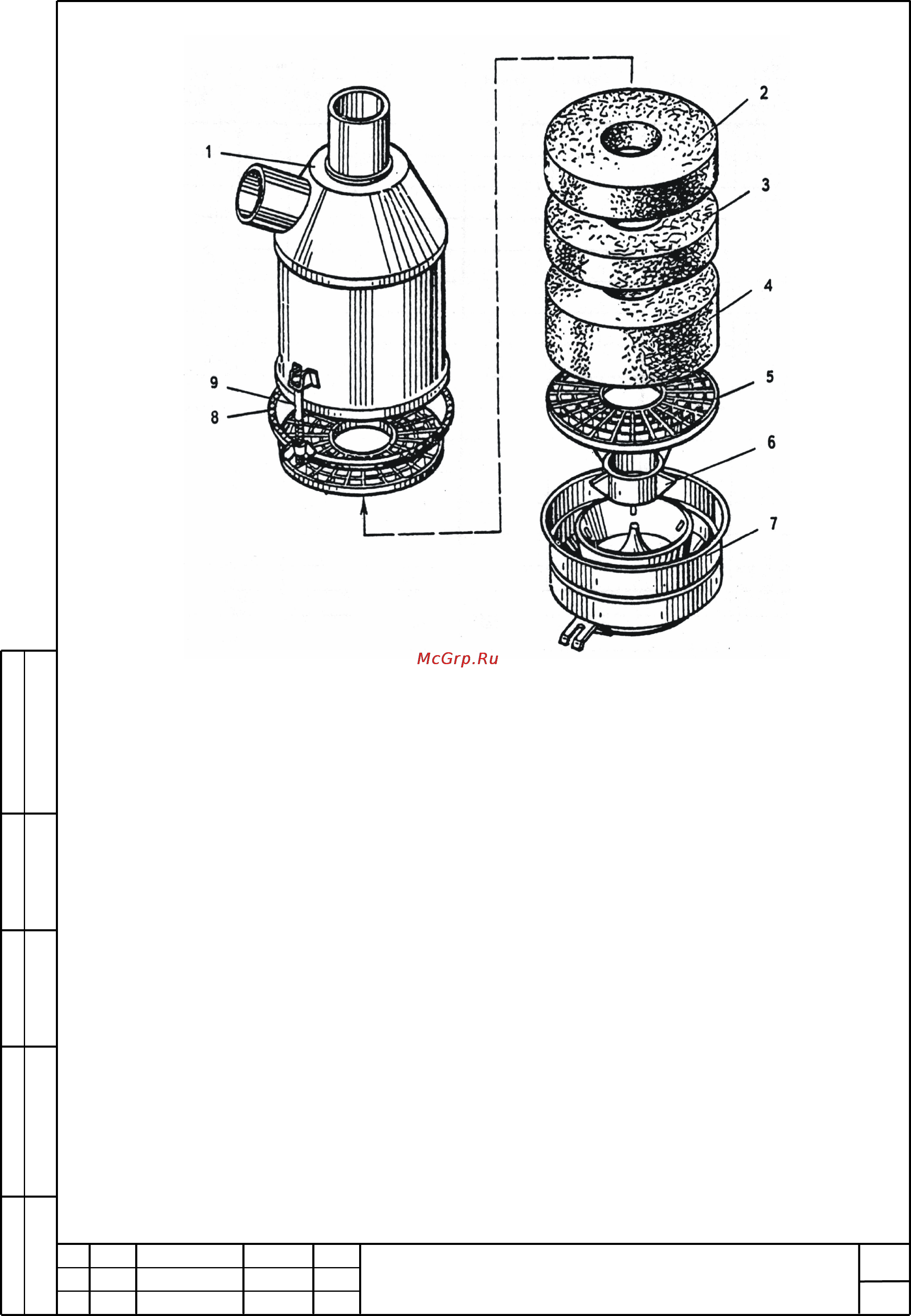

1 – корпус воздухоочистителя; 2,3,4 – фильтрующие элементы; 5 – обойма;
6 – стопор обоймы; 7 – поддон; 8 – уплотнительное кольцо; 9 – стяжной
болт;
Рисунок 24 – Обслуживание воздухоочистителя
