Беларус МТ-353М2 [136/169] Ш353м 0000010 рэ
![Беларус МТ-353М2 [136/169] Ш353м 0000010 рэ](/views2/1156627/page136/bg88.png)
Лист
Инв. № по
д
л. По
д
пись и
д
ата Подпись и дата Взам. инв. № Инв. № д
у
бл.
135
Дата Подпись № докум. Лист Из
м
.
Ш353М-0000010 РЭ

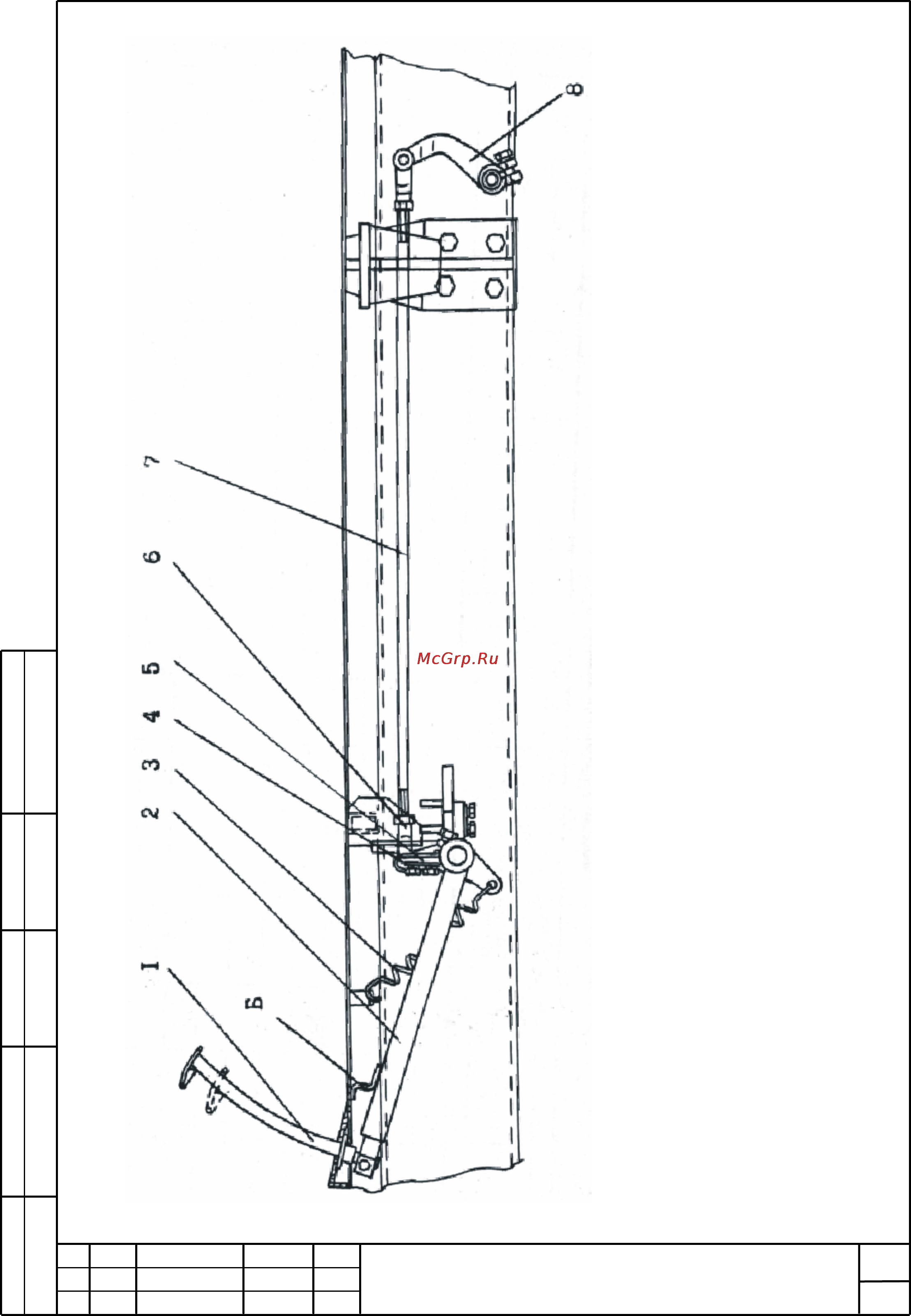

1 – педаль; 2 – рычаг педали; 3 – пружина; 4 – ось; 5,8 – рычаги; 6 – вилка; 7 – тяга; Б – упор.
Рисунок 34 – Регулировка свободного хода педали муфты сцепления.
