English
English
Thank you for choosing the H8-P35 Series (MS-7820 v2.X) ATX motherboard. The
H8-P35 Series motherboard are based on Intel H8 chipset for optimal system
eciency. Designed to t the advanced Intel LGA50 processor, the H8-P35
Series motherboard deliver a high performance and professional desktop platform
solution.

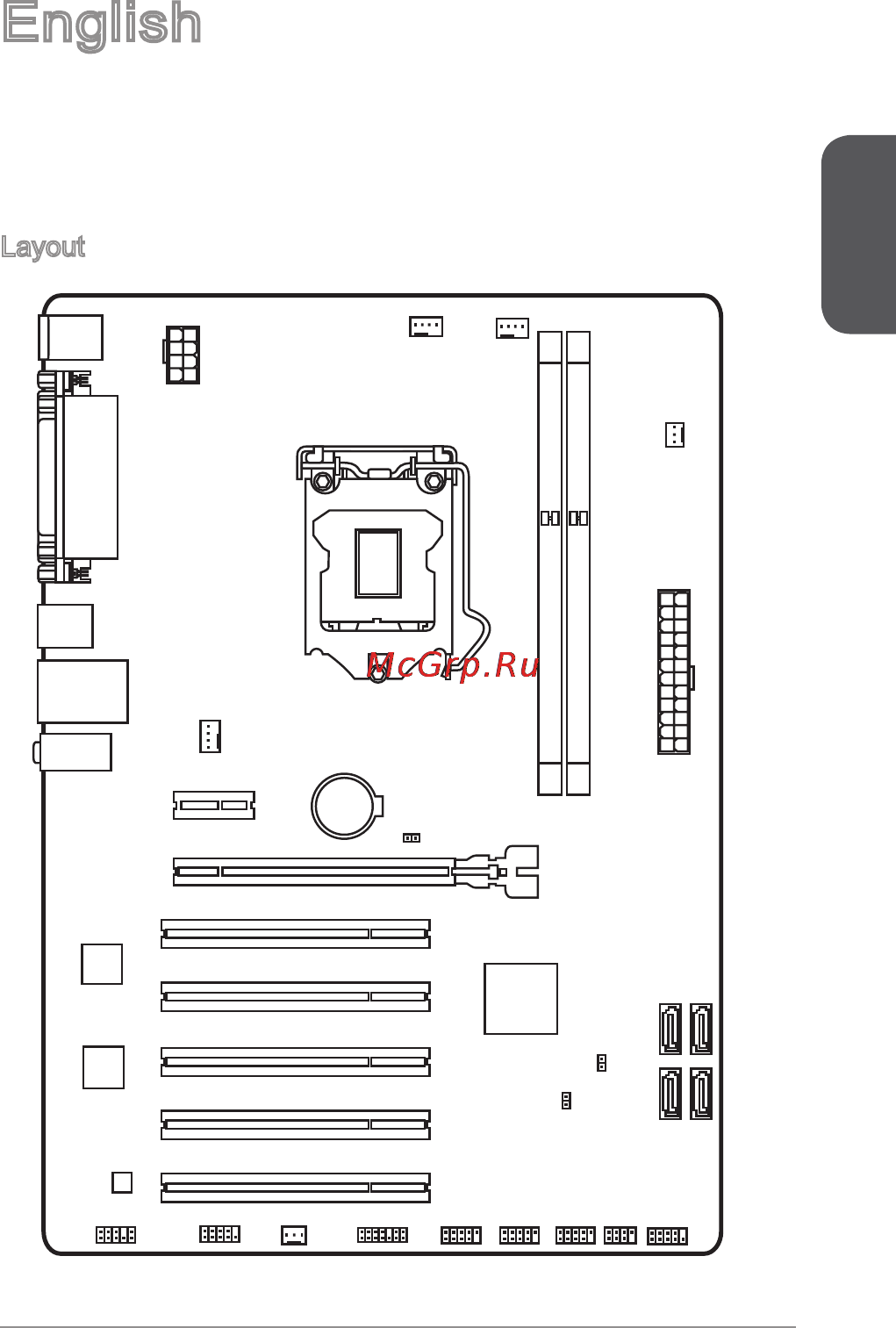

Layout
BA
T1
Top: LAN Jack
Bottom: USB 2. 0 ports
T:
M:
B:
Line-In
Line-Out
Mic
JAUD1
JCOM1
PCI5
PCI4
PCI2
PCI3
PCI1
JBAT1
SYSFAN1
JPWR2
JPWR1
DIMM1
DIMM2
CPUFAN1
CPUFAN2
PCI_E2
PCI_E1
JTPM1
JUSB1
JUSB3
JUSB2
JCI1
J1
JFP2 JFP1
SA
TA
3
SA
TA
4
SA
TA
1
SA
TA
2
SYSFAN2
SYSFAN3
Top : m ouse
Bottom:keyb oa rd
USB3.0 p orts
Top :
Parallel Port
Bottom:
COM po rt
VGA por t
