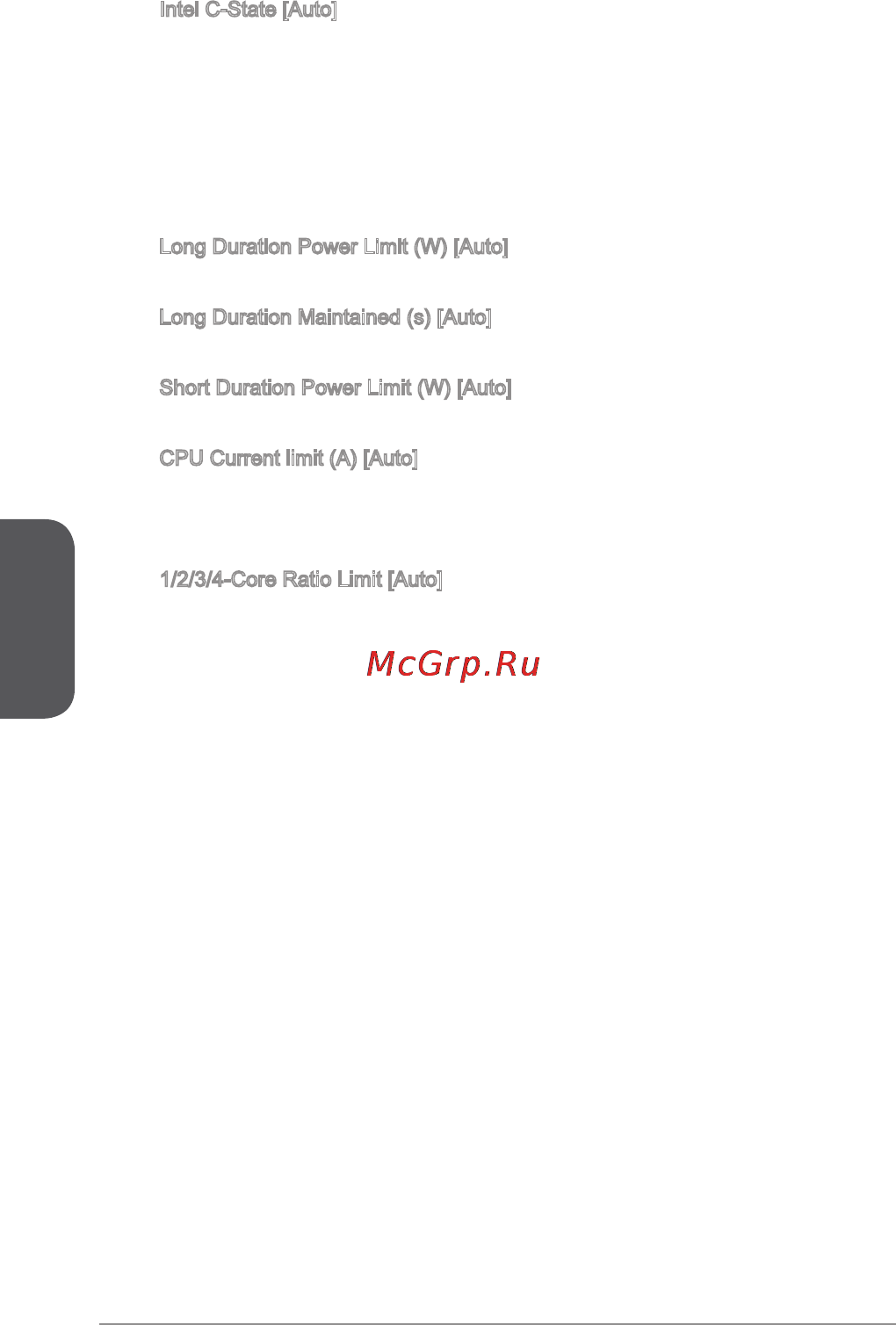

![MSI h81-p35 [90/165] Deutsch](/views2/1174320/page90/bg5a.png)
Deutsch
90
Intel C-State [Auto]
C-State ist eine durch ACPI denierte Prozessor-Power-Management-
Technologie.
[Auto] Diese Einstellungen werden vom BIOS automatisch
konguriert.
[Enabled] Ermöglicht die Erkennung, wann sich das System im Leerlauf
bendet und senkt den CPU-Stromverbrauch entsprechend.
[Disabled] Deaktiviert diese Funktion.
Long Duration Power Limit (W) [Auto]
Hier stellen Sie die TDP Leistungsgrenze für die CPU in Turbo Boost Modus ein.
Long Duration Maintained (s) [Auto]
Hier stellen Sie den Zeitraum (ms) für die TDP Leistungsgrenze (W) ein.
Short Duration Power Limit (W) [Auto]
Hier stellen Sie die TDP Leistungsgrenze für CPU in Turbo Boost Modus ein.
CPU Current limit (A) [Auto]
Hier legen Sie die maximale Stromgrenze der CPU im Turbo Boost Modus fest.
Wenn der Strom über den angegebenen Grenzwert steigt, verringert die CPU
automatisch Core-Frequenz.
/2/3/4-Core Ratio Limit [Auto]
Hier können Sie den CPU Multiplikator in den verschiedenen aktiven Kernen im
Turbo Boost Modus einstellen. Diese Option wird angezeigt, wenn der installierte
Prozessor diese Funktion unterstützt.
▶
▶
▶
▶
▶
▶
