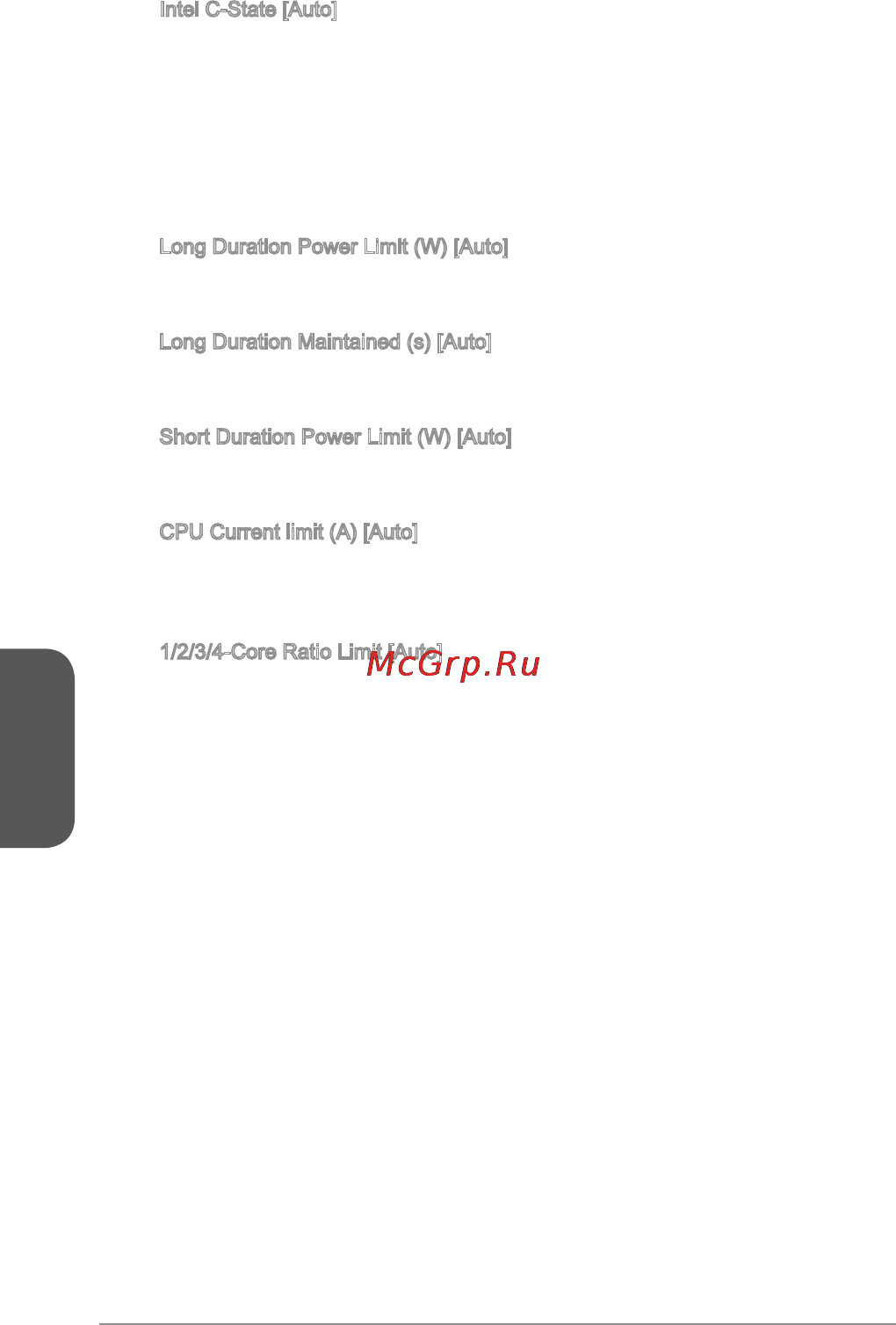

![MSI h81-p35 [110/165] Русский](/views2/1174320/page110/bg6e.png)
Русский
0
Intel C-State [Auto]
C-state- это технология управления питанием процессора, определяется
ACPI.
[Auto] Параметр будет настроен автоматически с помощью
BIOS.
[Enabled] Определяет состояние простоя системы и значительно
сокращает энергопотребление процессором.
[Disabled] Выключение функции.
Long Duration Power Limit (W) [Auto]
Настроить предельную мощность TDP на длительный срок для CPU в
режиме Turbo Boost.
Long Duration Maintained (s) [Auto]
Настроить максимальное время работы процессора с ограничением
мощности при Long duration power Limit.
Short Duration Power Limit (W) [Auto]
Настроить предельную мощность TDP на короткий срок для процессора в
режиме Turbo Boost.
CPU Current limit (A) [Auto]
Устанавливает текущий максимальный предел тока в режиме Turbo
Boost. Когда текущий ток превышает указанный предел, процессор будет
автоматически снижать частоты ядра для уменьшения тока.
/2/3/4-Core Ratio Limit [Auto]
Эти пункты появляются, только если процессор поддерживает данную
функцию. Эти элементы позволяют устанавливать процессорные
множители в различных ядрах в режиме turbo boost. Пункты доступны, когда
установленный процессор поддерживает эту функцию.
▶
▶
▶
▶
▶
▶
