Русский
94

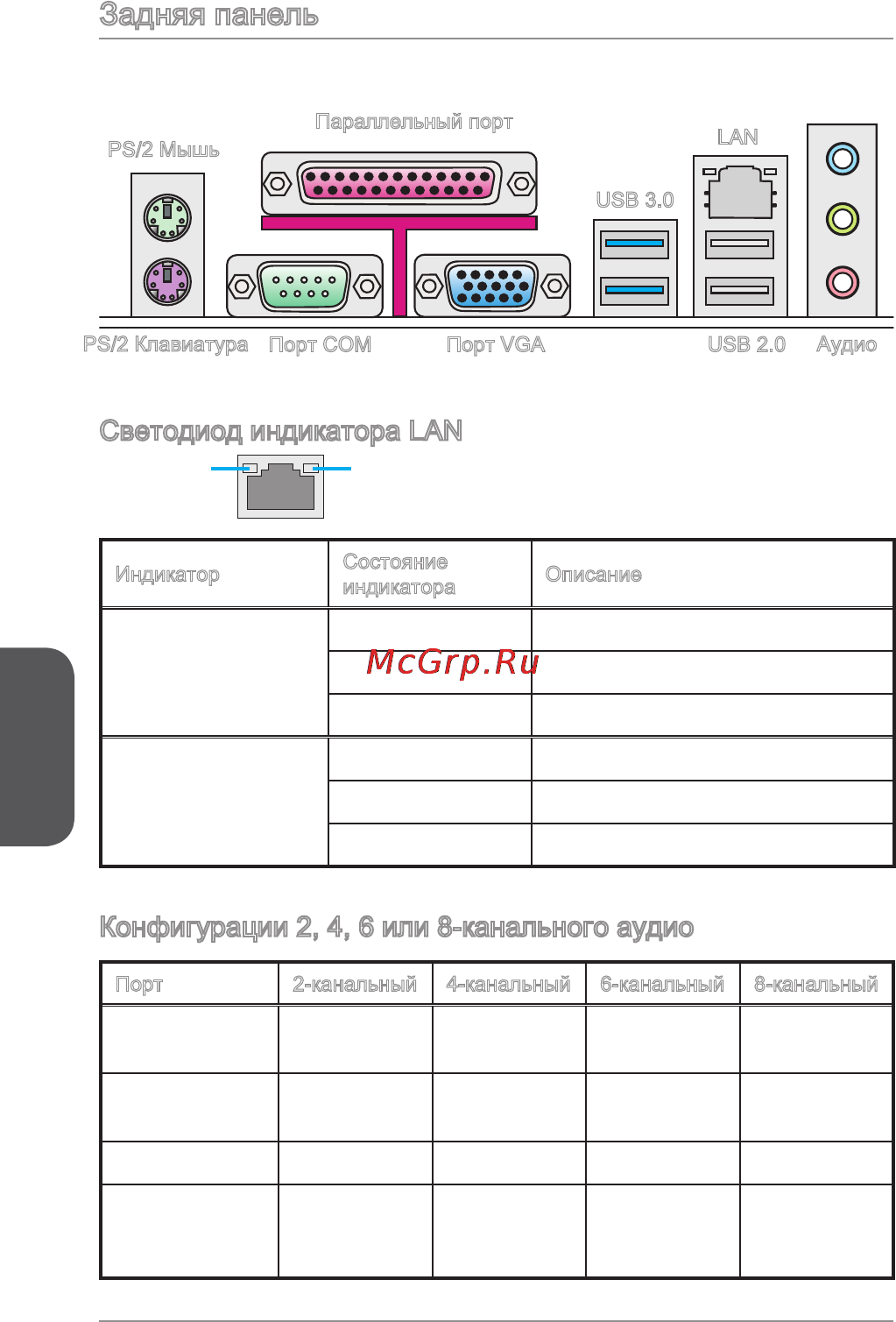

Задняя панель
Светодиод индикатора LAN
LINK/ACT
LED
SPEED
LED
Индикатор
Состояние
индикатора
Описание
Link/ Activity LED
(Подключение/
Работа индикатора)
Выкл. Не подключен
Желтый Подключен
Мигает Передача данных
Speed LED
(Скорость
передачи данных)
Выкл. 0 Мбит/с подключение
Зеленый 00 Мбит/с подключение
Оранжевый Гбит/с подключение
Конфигурации 2, 4, 6 или 8-канального аудио
Порт 2-канальный 4-канальный 6-канальный 8-канальный
Синий Линейный
вход
RS-выход RS-выход RS-выход
Зеленый Линейный
выход
FS-выход FS-выход FS-выход
Розовый Микрофон Микрофон CS-выход CS-выход
Аудио
передней
панели
- - - SS-выход
PS/2 Мышь
PS/2 Клавиатура
USB 2.0
USB 3.0
Порт VGA
LAN
Порт COM
Аудио
Параллельный порт
