Русский
95

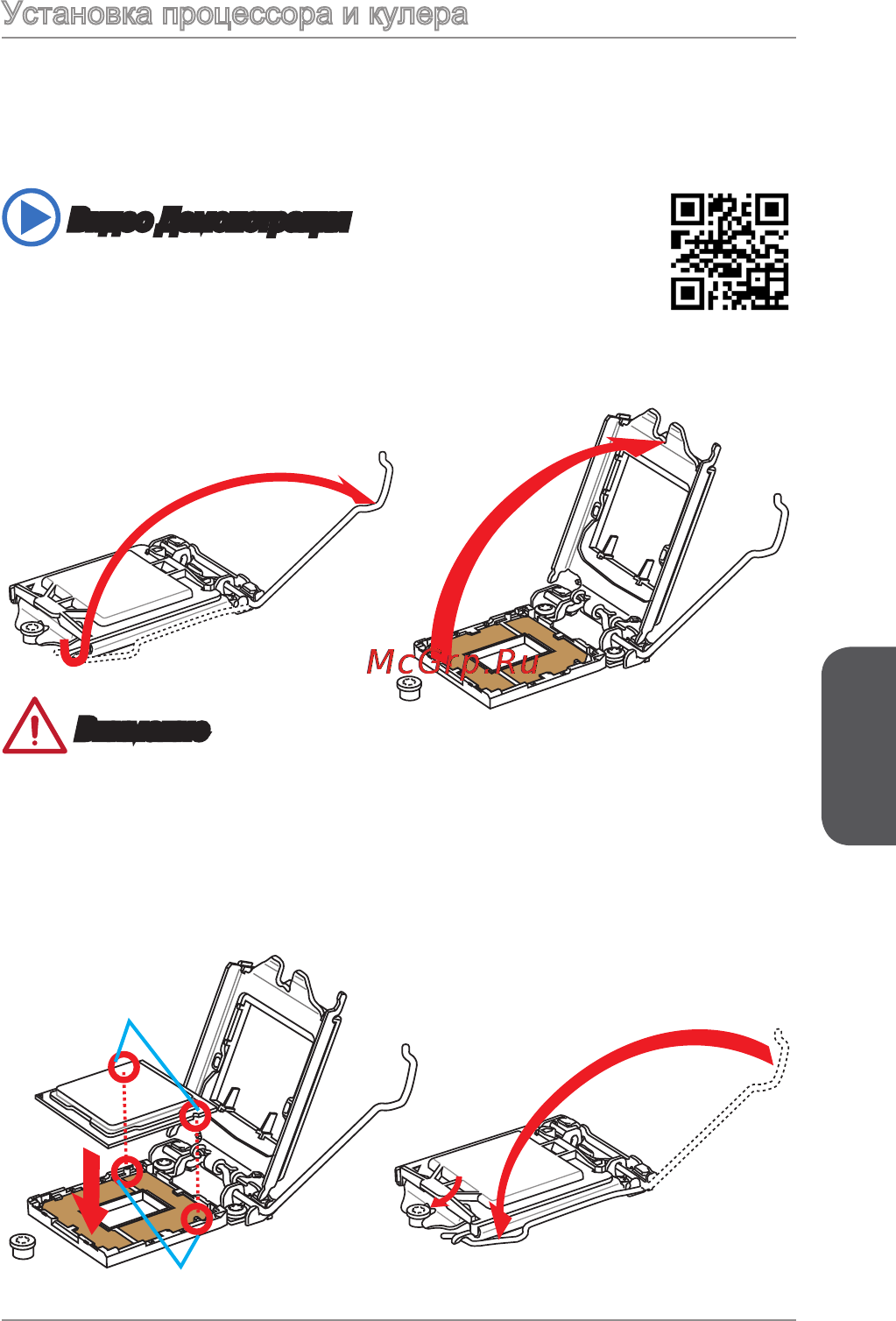

Установка процессора и кулера
При установке процессоора обязательно установите процессорный кулер.
Кулер процессора предотвращает его перегрев и обеспечивает стабильность
работы системы. Для правильной установки процессора следуйте указаниям
ниже. Неправильная установка может привести к выходу из строя процессора
и материнской платы.
. Отцепите и полностью поднимите рычаг фиксации.
2. При подъеме рычага фиксации автоматически поднимается прижимная
пластина.
Внимание
Не трогайте контакты разъема или нижней части процессора.
Видео Демонстрация
Смотрите видео, чтобы узнать как установить процессор и кулер :
http://youtu.be/bf5La099urI
Ключи совмещения
Выемки процессора
3. Совместите выемки на процессоре с ключами совмещения на сокете.
Опустите процессор вниз без наклона. Движение процессора в сокете
недопустимо. Проверьте надежность установки процессора в сокете.
4. Закройте и сдвиньте прижимную пластину под ручку удержания. Закройте и
зацепите рычаг фиксации.
