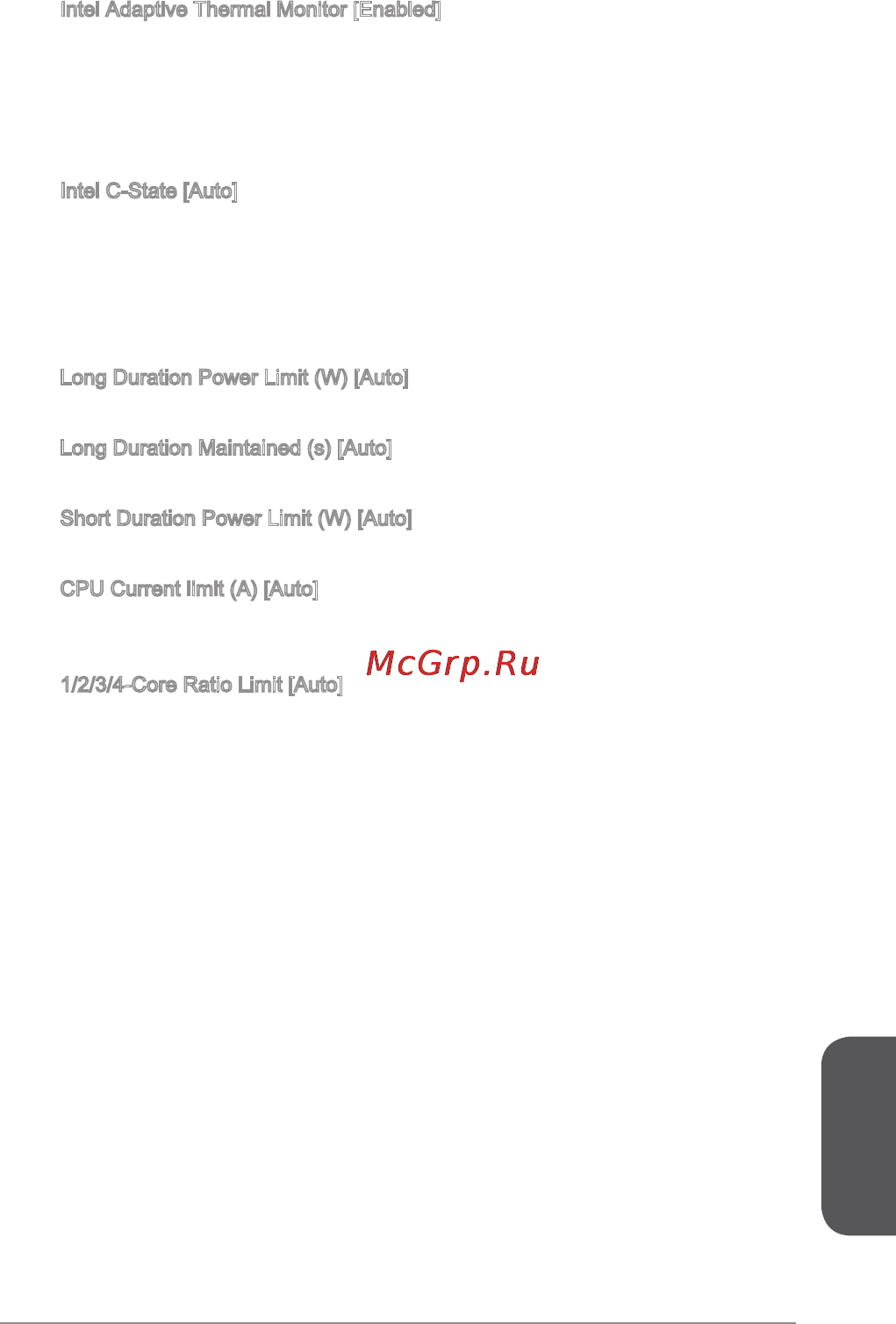

![MSI h81-p35 [165/165] 日本語](/views2/1174320/page165/bga5.png)
日本語
65
Intel Adaptive Thermal Monitor [Enabled]
CPUの過熱を防止するために、インテル適応型温度モニター機能を有効か無効
にします。
[Enabled] CPUが適応型温度以上の場合には、CPUコアクロック速度を
落とします。
[Disabled] この機能を無効にします。
Intel C-State [Auto]
C-stateはACPIにより定義されたプロセッサ電力管理テクノロジです。
[Auto] BIOSにより自動的に設定を行います。
[Enabled] システムのアイドル状態を検知し、状況に応じてCPUの電力
消耗を低減します。
[Disabled] この機能を無効にします。
Long Duration Power Limit (W) [Auto]
ターボブーストモードには長時間稼働時のTDP電力制限を調整します。
Long Duration Maintained (s) [Auto]
"Long duration power Limit(W)"のために、電力制限維持時間を調整します。
Short Duration Power Limit (W) [Auto]
ターボブーストモードにはCPUのために短時間のTDP電力制限を調整します。
CPU Current limit (A) [Auto]
ターボブーストモードでの CPUの最大の電流制限を設定します。電流が指定の
制限値を超えると、CPUが自動的にコア周波数を下げて電流を低減します。
/2/3/4-Core Ratio Limit [Auto]
ターボブーストモード時にアクティブとなっているコア数ごとのCPU倍率を設
定できます。本機能をサポートのプロセッサが装着された場合には、これらの
アイテムが表示されます。
▶
▶
▶
▶
▶
▶
▶
