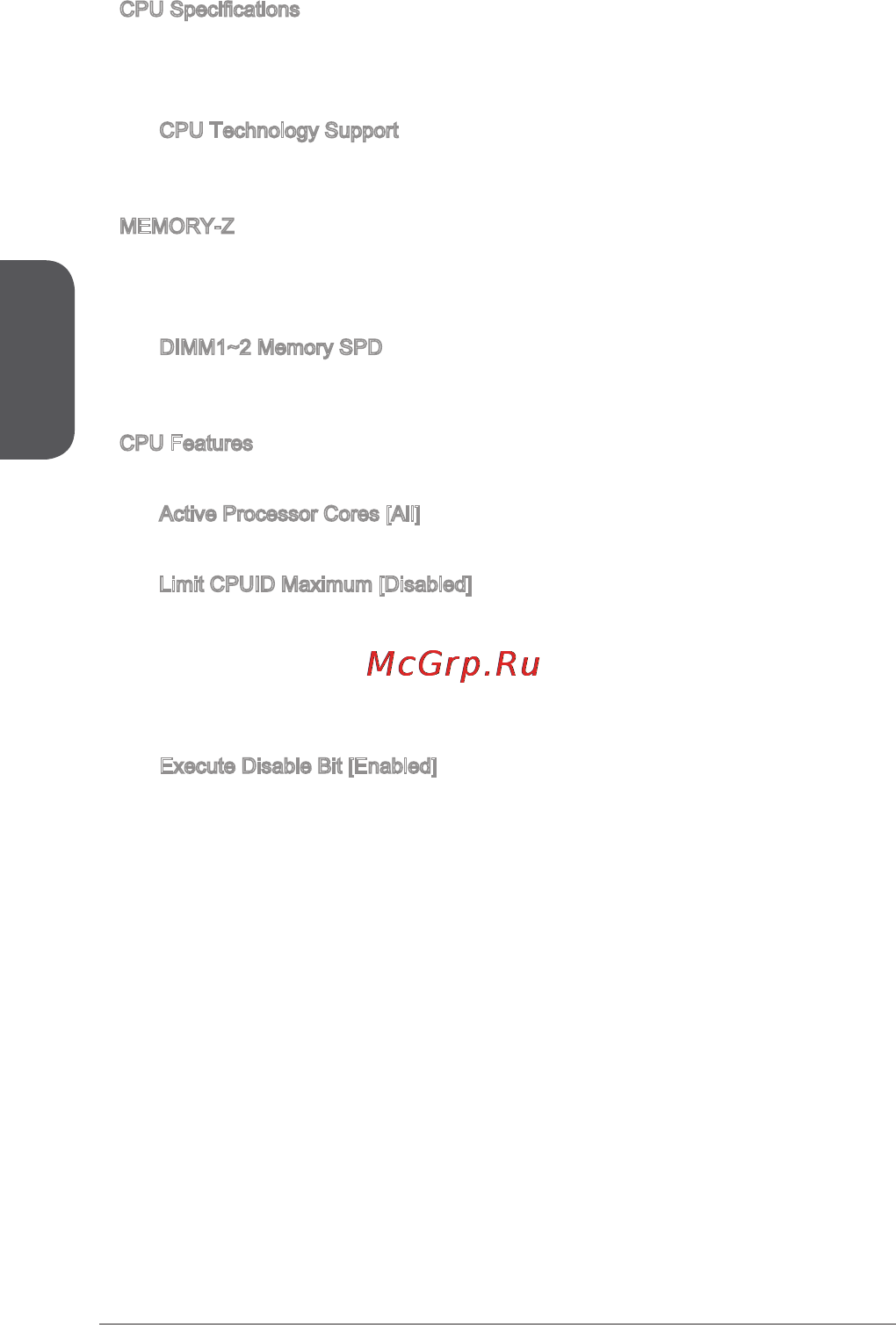

![MSI h81-p35 [48/165] 한국어](/views2/1174320/page48/bg30.png)
한국어
48
CPU Specications
<Enter>를 눌러 서브 메뉴를 시작합니다. 이 서브 메뉴는 설치된 CPU의 정보를 표시
합니다. 사용자는 언제든지 [F4]키를 눌러 정보 메뉴에 액세스할수 있습니다.(읽기 전
용)
CPU Technology Support
<Enter>를 눌러 서브 메뉴를 시작합니다. 이 서브 메뉴는 설치된 CPU가 지원하는
주요 기능을 표시합니다. (읽기 전용)
MEMORY-Z
<Enter>를 눌러 서브 메뉴를 시작합니다. 이 서브 메뉴는 설치된 메모리의 모든 설정
과 타이밍을 표시합니다. 사용자는 언제든지 [F5]키를 눌러 정보 메뉴에 액세스할수
있습니다.
DIMM~2 Memory SPD
<Enter>를 눌러 서브 메뉴를 시작합니다. 이 서브 메뉴는 설치된 메모리의 정보를
표시합니다.(읽기 전용)
CPU Features
<Enter>를 눌러 서브 메뉴를 시작합니다.
Active Processor Cores [All]
이 항목을 사용하여 액티브 프로세서 코어 수를 선택할 수 있습니다.
Limit CPUID Maximum [Disabled]
이 항목을 사용하여 확장 CPUID 값을 활성화 또는 비활성화할 수 있습니다.
[Enabled] BIOS 는 최대 CPUID 입력 값을 제한하여 확장 CPUID 값으로
프로세서를 지원하지 않는 이전 운영제제의 부팅 문제를 해결
할 수 있습니다.
[Disabled] 실제 최대 CPUID 입력 값을 사용합니다.
Execute Disable Bit [Enabled]
운영 체제에 대한 ‘버퍼 오버플로우’ 공격 등 바이러스와 악성 코드에 대해 시스템
을 보안하고 악의적인 웜(혹은 바이러스)이 버퍼영역에 코드화되어 침입할 경우,
프로세서는 연산을 차단해, 시스템의 손상이나 웜의 확산을 방지합니다. 이 기능
을 항상 활성화할것을 권장합니다.
[Enabled] NO-Execution 보호 기능을 활성화하여 악의적인 공격 및 웜을
방지합니다.
[Disabled] 이 기능을 비활성화합니다.
▶
▶
▶
▶
▶
▶
▶
▶
