Русский
97

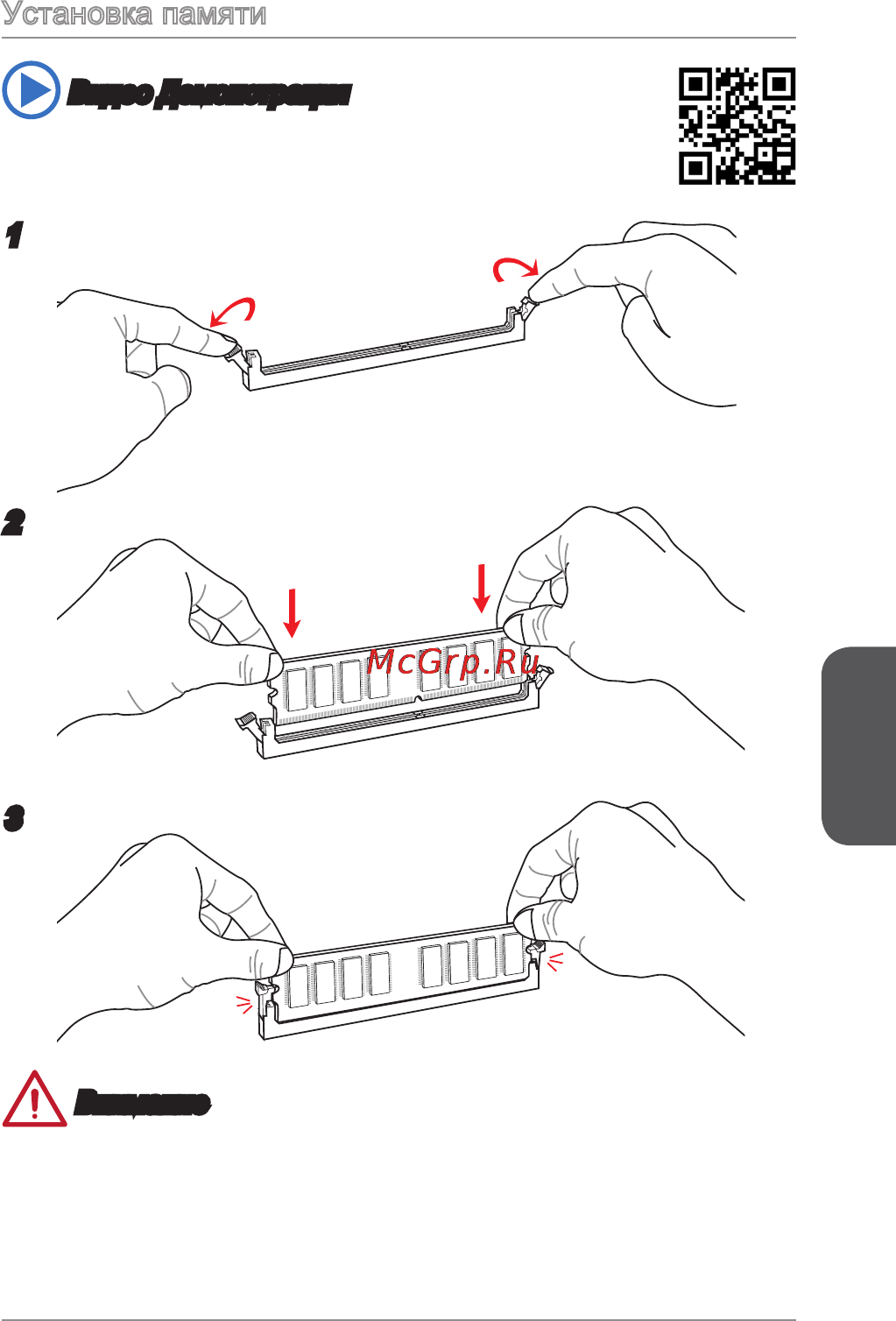

Установка памяти
Видео Демонстрация
Смотрите видео,чтобы узнать как установить память:
http://youtu.be/76yLtJaKlCQ
2
3
Внимание
Модули DDR3 не взаимозаменяемы с модулями DDR2. Стандарт DDR3
не поддерживает обратную совместимость. Модули памяти DDR3 следует
устанавливать в разъемы DDR3 DIMM.
Для обеспечения стабильной работы системы в двухканальном режиме
устанавливаются модули памяти одинакового типа и емкости.
•
•
