45
繁體中文

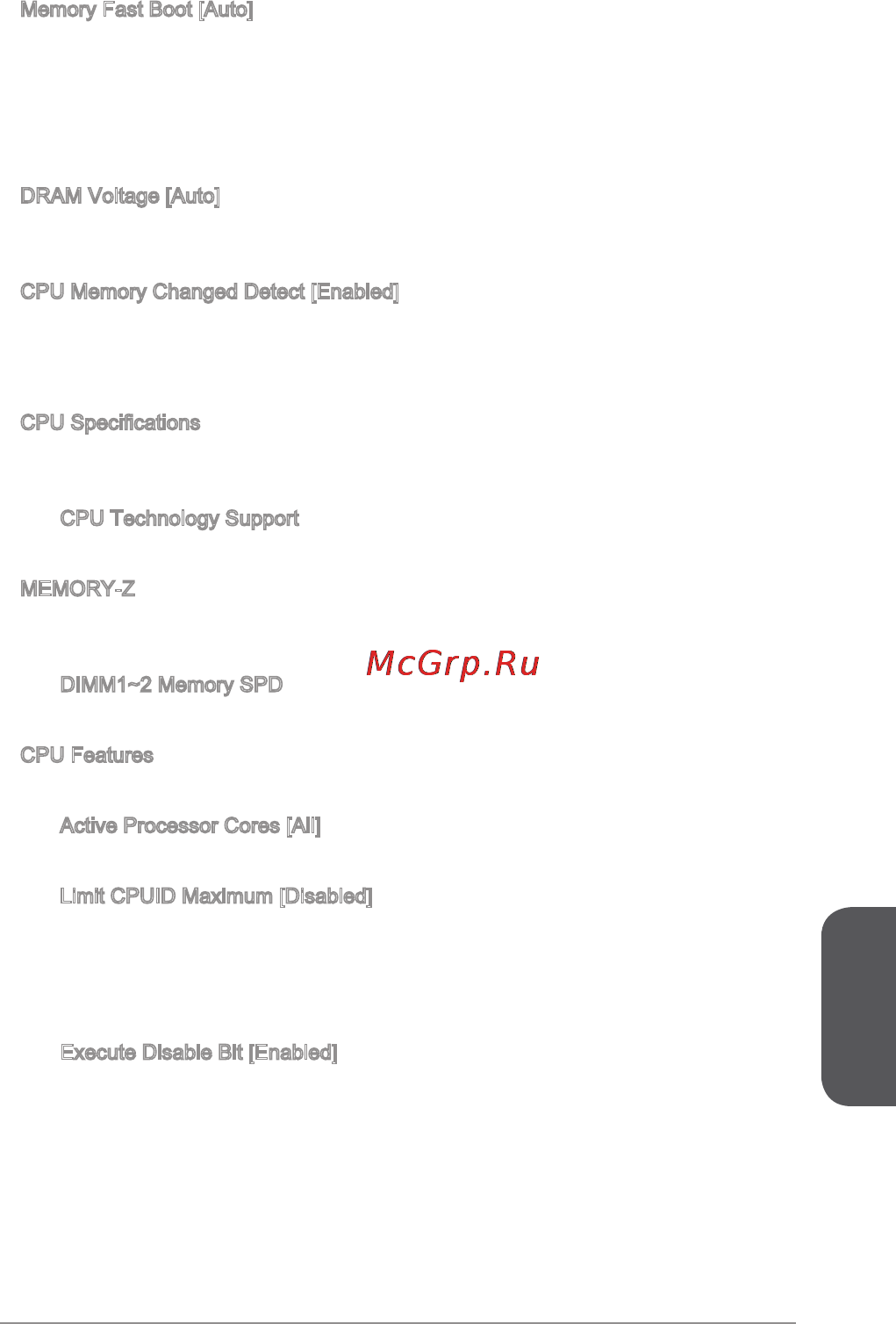

Memory Fast Boot [Auto]
本項開啟或關閉每次開機記憶體的初始及調校功能。
[Auto] 本項由 BIOS 自動設定
[Enabled] 記憶體會完全模仿首次開機檢測及調校作業。之後記憶體就不再每
次開機時都進行完整檢測調校，以加速開機時間。
[Disabled] 記憶體每次開機都會進行完整檢測及調校。
DRAM Voltage [Auto]
本項設定記憶體電壓。設為自動 (Auto)，BIOS 會自動設定電壓，或者您也可改成手
動設定。
CPU Memory Changed Detect [Enabled]
本項開啟或關閉 CPU 或記憶體變更後 ，系統開機發出警告訊息的功能。
[Enabled] 系統開機發出警告訊息的功能，需要下載新裝置的預設值
[Disabled] 關閉本功能並保留目前 BIOS 設定
CPU Specications
按下 <Enter> 鍵以進入子選單。子選單顯示已安裝 CPU 的訊息。請按 [F4] 隨時進入
查看本訊息。唯讀。
CPU Technology Support
按下 <Enter> 鍵以進入子選單。子選單顯示已安裝 CPU 所支援的技術。唯讀。
MEMORY-Z
按下 <Enter> 鍵以進入子選單。子選單顯示已安裝記憶體所有設定及時序。請按 [F5]
隨時進入查看本訊息。
DIMM~2 Memory SPD
按下 <Enter> 鍵以進入子選單。本選單顯示已安裝記憶體訊息。唯讀。
CPU Features
按下 <Enter> 鍵以進入子選單。
Active Processor Cores [All]
本項選擇要開啟的處理器核心數量。
Limit CPUID Maximum [Disabled]
本項開啟或關閉延伸 CPUID 數值。
[Enabled] BIOS 限制 CPUID 最大值，以避免不支援的本功能較舊作業系
統 ，可能產生的開機問題。
[Disabled] 使用實際輸入的 CPUID 最大值
Execute Disable Bit [Enabled]
本功能避免一定等級的記憶體緩衝區溢位，也就是病毒嘗試進入系統執行碼破壞
處。建議將本項設為開啓。
[Enabled] 開啟 NO-Execution 保護以避免病毒破壞
[Disabled] 關閉本功能
▶
▶
▶
▶
▶
▶
▶
▶
▶
▶
▶
