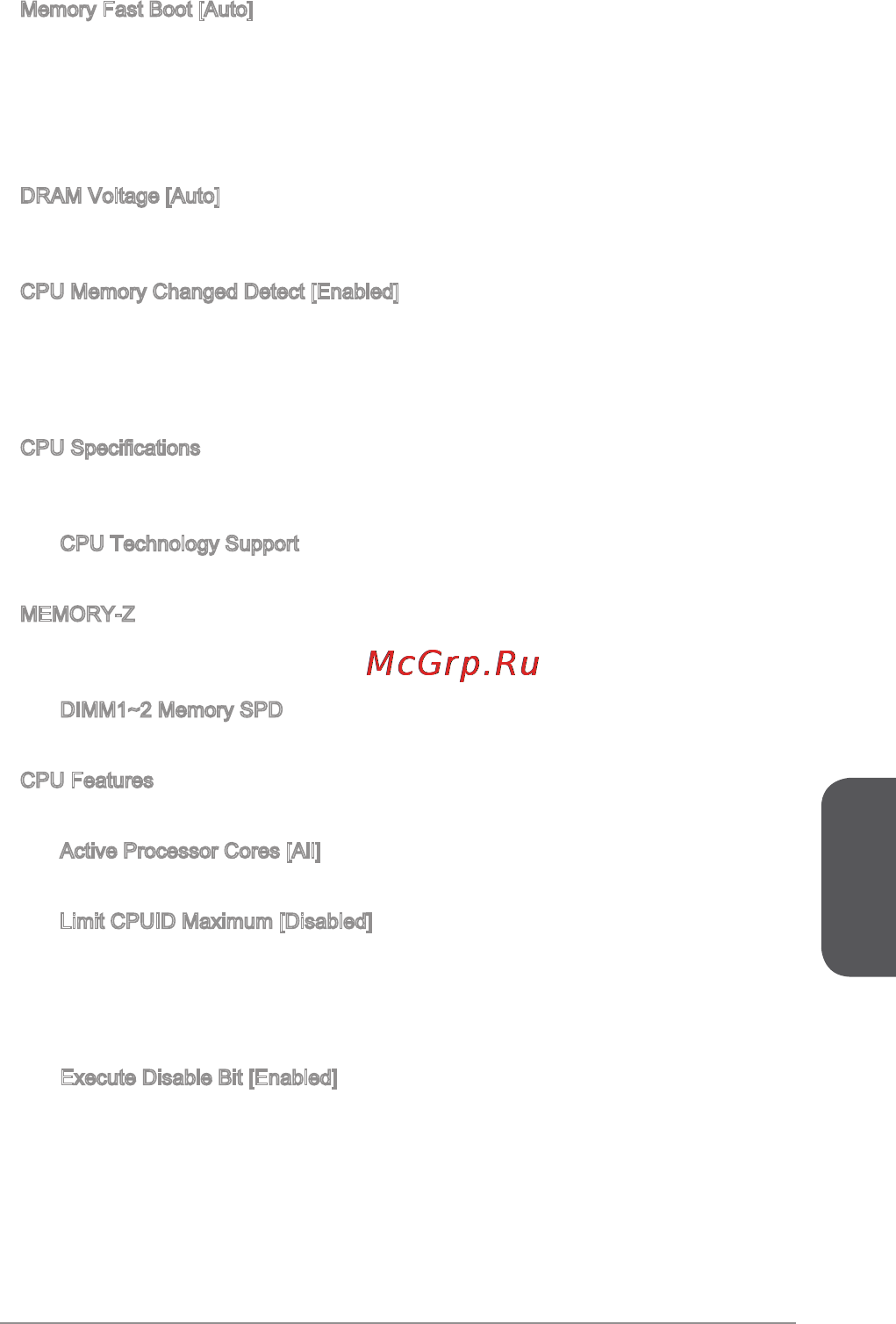

简体中文
27
Memory Fast Boot [Auto]
开启或关闭内存每次开机时的初始化和自我检测。
[Auto] 此设置由BIOS自动配置。
[Enabled] 内存模块将完全模仿第一次开机的初始化和自检配置。当第一次开
机后，内存不再需要初始化和自检，以便加快系统开机速度。
[Disabled] 每次启动内存模块都会初始化并自检。
DRAM Voltage [Auto]
设置内存电压。如果设置为 "Auto"， BIOS 将自动设置内存电压，或者您可以手动设
置它。
CPU Memory Changed Detect [Enabled]
开启或关闭CPU或内存被更换时系统警告信息。
[Enabled] 系统会在开机时显示CPU或内存被更换提示警告信息，并为新
CPU或内存载入默认值。
[Disabled] 关闭此功能，当CPU或内存更改时，仍使用当前设定。
CPU Specications
按<Enter>进入子菜单。此子菜单高亮显示您CPU所有键的属性。您也可以通过按
[F4]在任何时间访问此信息。只读。
CPU Technology Support
按<Enter>进入子菜单。此子菜单显示已安装CPU支持的键功能。只读。
MEMORY-Z
按<Enter>进入子菜单。此子菜单显示所有设置和已安装内存时序。您也可以任何时间
通过长按 [F5] 来访问此信息。
DIMM~2 Memory SPD
按<Enter>进入子菜单，此子菜单显示已安装内存信息。只读。
CPU Features
按<Enter>进入子菜单。
Active Processor Cores [All]
此项用来选择活跃处理器内核数目。
Limit CPUID Maximum [Disabled]
开启或关闭扩展的 CPUID 值。
[Enabled] 对于一些较旧的不支持扩展CPUID值的操作系统，BIOS会限
制CPUID输入值的最大值，以便解决启动阶段的一些问题。
[Disabled] 使用实际最大的CPUID输入值。
Execute Disable Bit [Enabled]
此功能可以阻止某些类的恶意的“缓冲区溢出”攻击您的系统。建议您一直设置开
启。
[Enabled] 开启NO-Execution保护预防恶意攻击和蠕虫。
[Disabled] 关闭此功能。
▶
▶
▶
▶
▶
▶
▶
▶
▶
▶
▶
