46
繁體中文

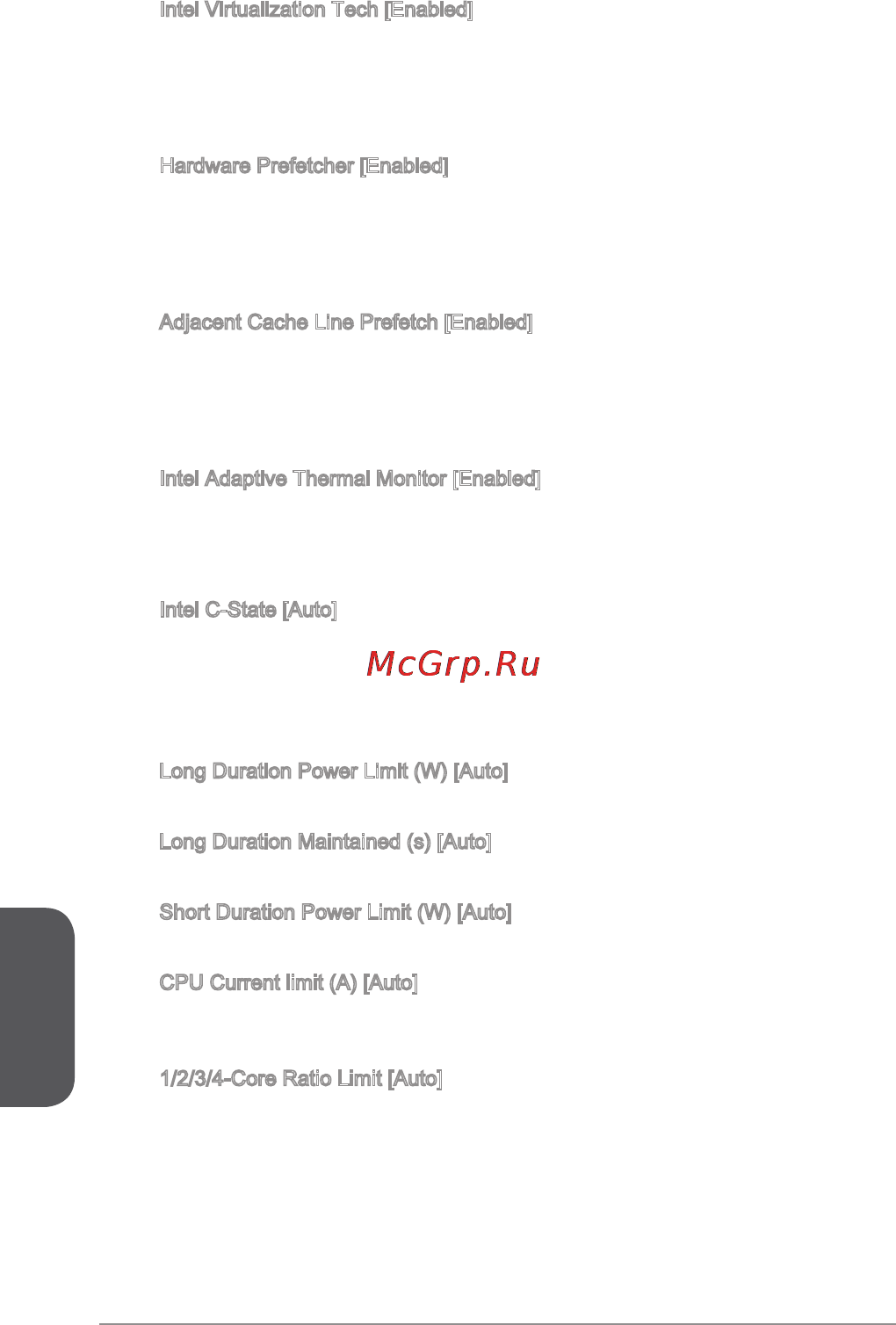

Intel Virtualization Tech [Enabled]
本項開啟或關閉 Intel 虛擬化技術。
[Enabled] 開啟虛擬化技術，系統可作為多個數個作業系統，各自執行運
算。
[Disabled] 關閉本功能
Hardware Prefetcher [Enabled]
本項開啟或關閉硬體預取器功能 (MLC Streamer prefetcher)。
[Enabled] 允許硬體預取器自動由系統記憶體抓取資料與指令到 L2 快
取，以調整 CPU 效能
[Disabled] 關閉本功能
Adjacent Cache Line Prefetch [Enabled]
本項開啟或關閉 CPU 硬體預取器功能 (MLC Spatial prefetcher)。
[Enabled] 允許其他快取列中抓取資料，以減少讀取快取的延遲時間，調
整特定程式效能
[Disabled] 僅會抓取要求處理的快取列
Intel Adaptive Thermal Monitor [Enabled]
本項開啟或關閉 Intel 適應熱度監控功能，以避免 CPU 過熱。
[Enabled] CPU 過熱會調整 CPU 核心時脈速度
[Disabled] 關閉本功能
Intel C-State [Auto]
C-state 是種由 ACPI 定義的處理器電源管理技術。
[Auto] 本項由 BIOS 自動設定
[Enabled] 偵測處理器閒置，會因應減低耗電
[Disabled] 關閉本功能
Long Duration Power Limit (W) [Auto]
本項設定 CPU 在 Turbo Boost 模式，長時間的 TDP 電源限值。
Long Duration Maintained (s) [Auto]
本項設定在前項 "Long Duration Power Limit (W)" 的持續時間。
Short Duration Power Limit (W) [Auto]
本項設定 CPU 在 Turbo Boost 模式，短時間的 TDP 電源限值。
CPU Current limit (A) [Auto]
本項設定 CPU 在 Turbo Boost 模式的電流上限。電流超過特定限值，CPU 會自
動調整電流以降低核心頻率。
/2/3/4-Core Ratio Limit [Auto]
本項需 CPU 支援本功能才會顯示。這些選項在 Turbo Boost 模式設定 CPU 不同
核心數的倍頻比率。
▶
▶
▶
▶
▶
▶
▶
▶
▶
▶
