日本語
64

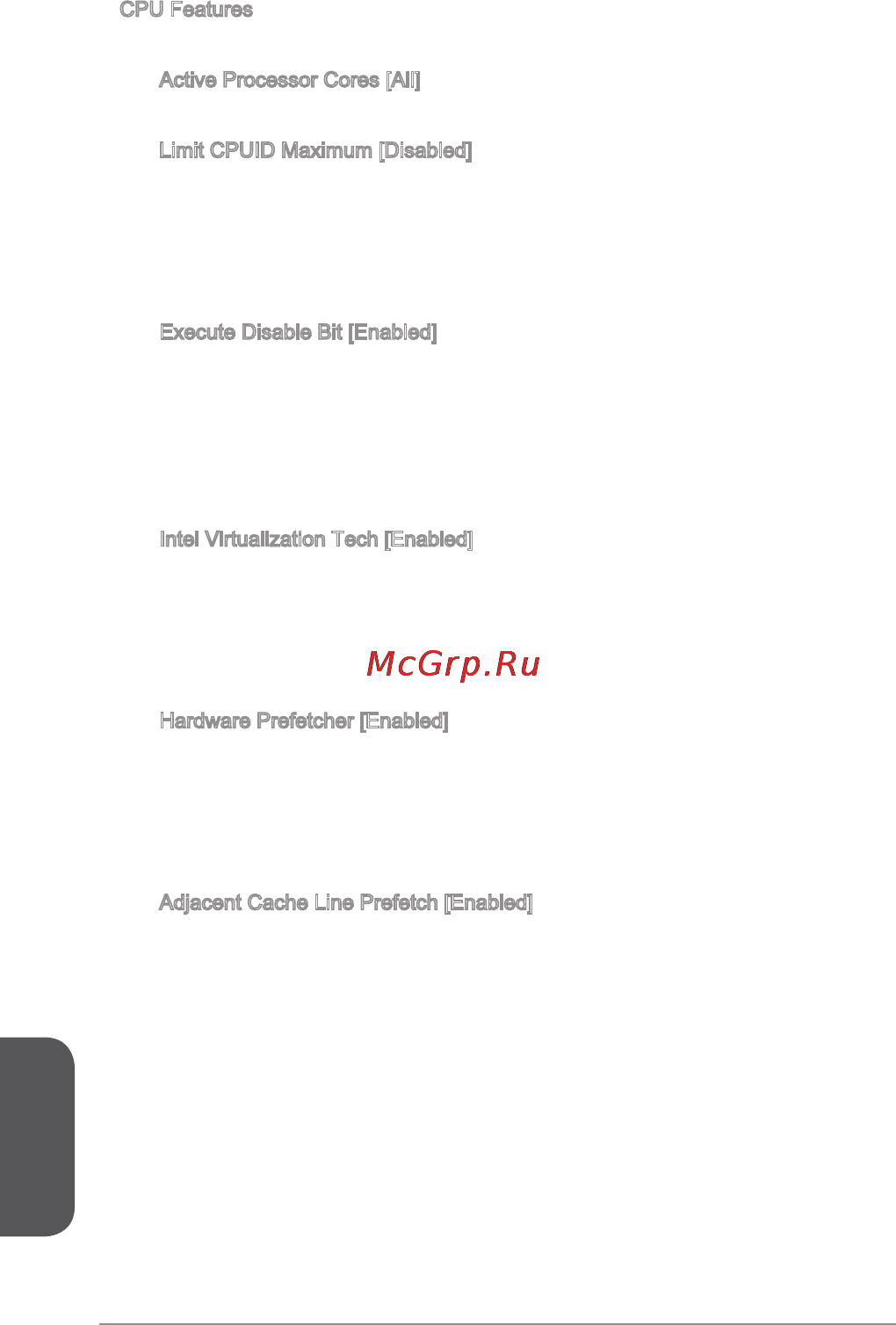

CPU Features
<Enter>キーを押すと、サブメニューが表示されます。
Active Processor Cores [All]
アクティブプロセッサコアの数を選択します。
Limit CPUID Maximum [Disabled]
拡張CPUID値を有効または無効にします。
[Enabled] 拡張のCPUID値でこのプロセッサをサポートしない以前の
OSにはブートの問題を回避するために、BIOSがCPUID入力
値を最大化します。
[Disabled] 実際の最大のCPUID入力値を使用します。
Execute Disable Bit [Enabled]
本機能を有効にすることで、「バッファオーバーフロー攻撃」と呼ばれる悪意
を持った行為からシステムを保護することができます。いつでもこの機能を有
効に保持のをお勧めします。
[Enabled] NO-Execution保護を有効にして、悪意の攻撃とワームを防ぎ
ます。
[Disabled] この機能を無効にします。
Intel Virtualization Tech [Enabled]
インテル仮想化テクノロジの有効か無効にします。
[Enabled] 仮想化テクノロジを有効にして、プラットフォームが独立の
分割区分にマルチのOSを動作します。このシステムはほと
んどマルチのシステムとして機能します。
[Disabled] この機能を無効にします。
Hardware Prefetcher [Enabled]
ハードウェアプリフェッチャー (MLCストリーマ) を有効か無効にします。
[Enabled] CPU性能を最高の状態に調整するために、ハードウェアプリ
フェッチャーがメモリからL2 キャッシュに自動的にデータと
解説を先取ります。
[Disabled] ハードウェアプリフェッチャーを無効にします。
Adjacent Cache Line Prefetch [Enabled]
CPUハードウェアプリフェッチャー (MLC Spatial prefetcher)を有効か無効に
します。
[Enabled] キャッシュの遅延時間を減少し、特定のアプリケーションの
性能を最高の状態に調整するために、隣接キャッシュライン
のプリフェッチを有効にします。
[Disabled] 要求したキャッシュラインのみ有効にします。
▶
▶
▶
▶
▶
▶
▶
