MSI h81-p35 [140/165] 注意事項
![MSI h81-p35 [140/165] 注意事項](/views2/1174320/page140/bg8c.png)
40
繁體中文

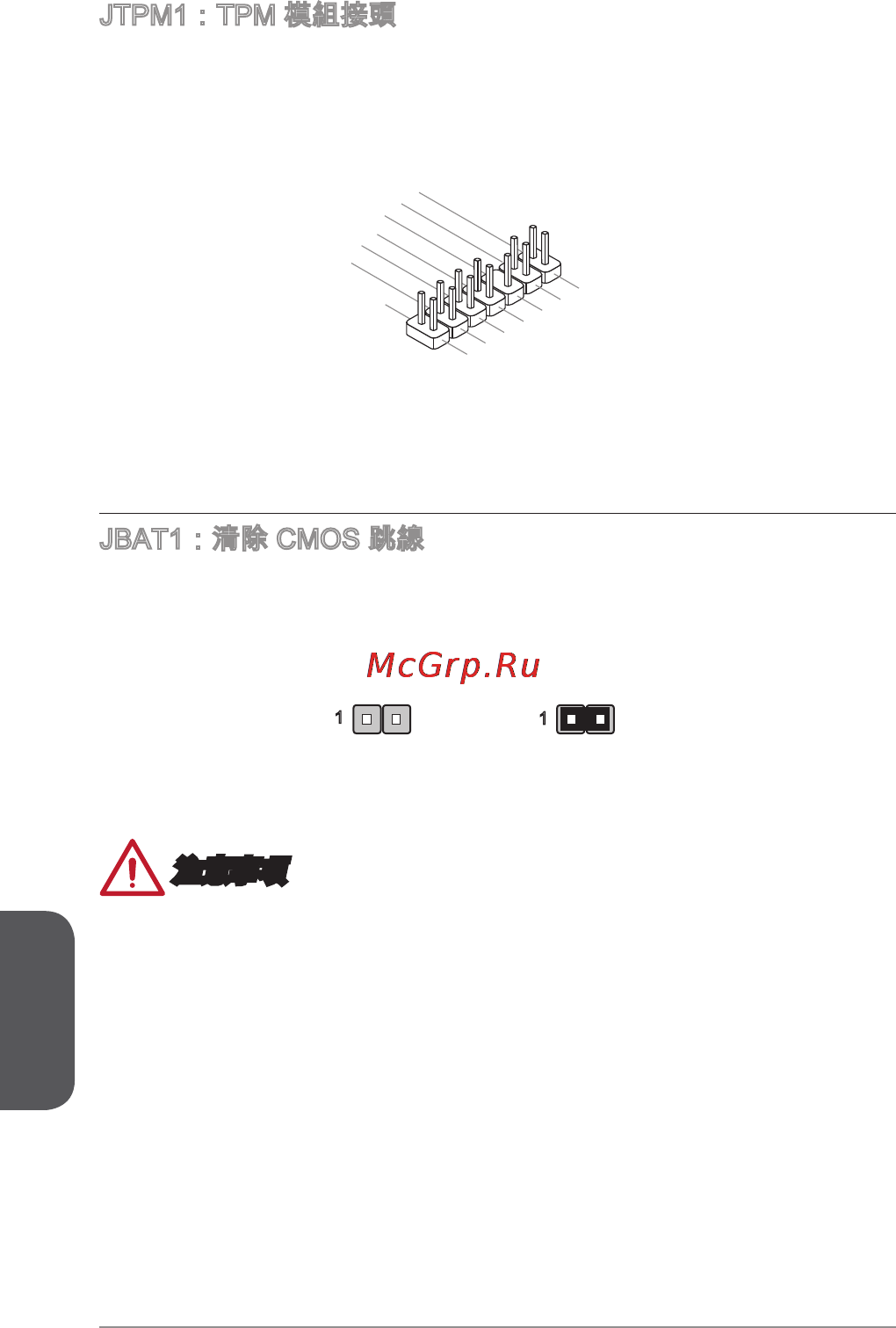

JTPM：TPM 模組接頭
本接頭接到選配的可信任安全模組。更多詳情請參閱 TPM 安全平台使用手冊。
10.No
Pi
n
14.Ground
8.5V
P
ower
12.Ground
6.Serial
IR
Q
4.3.3V
P
ower
2.3V
Standby
p
ower
1.LP
C C
loc
k
3.LP
C
Rese
t
5.LP
C a
ddres
s &
data
pin0
7.LP
C a
ddres
s &
data
p
in1
9.LP
C a
ddres
s &
data
pin2
11
.LPC
a
ddres
s &
data
p
in3
13.LP
C
Fram
e
JBAT：清除 CMOS 跳線
主機板內建一個 CMOS RAM，是利用主機板上的外接電池來保留系統設定。CMOS
RAM 可讓系統在每次開機時，自動啟動作業系統。若要清除系統設定
，
請將跳線設為
清除 CMOS RAM。
保留資料 清除資料
注意事項
在系統關機狀態下，將此跳線短路後即可清除 CMOS RAM。跳線短路之後請移除跳
線。注意：不可在系統開機的狀態下清除 CMOS RAM，以免主機板受損。注意事項
