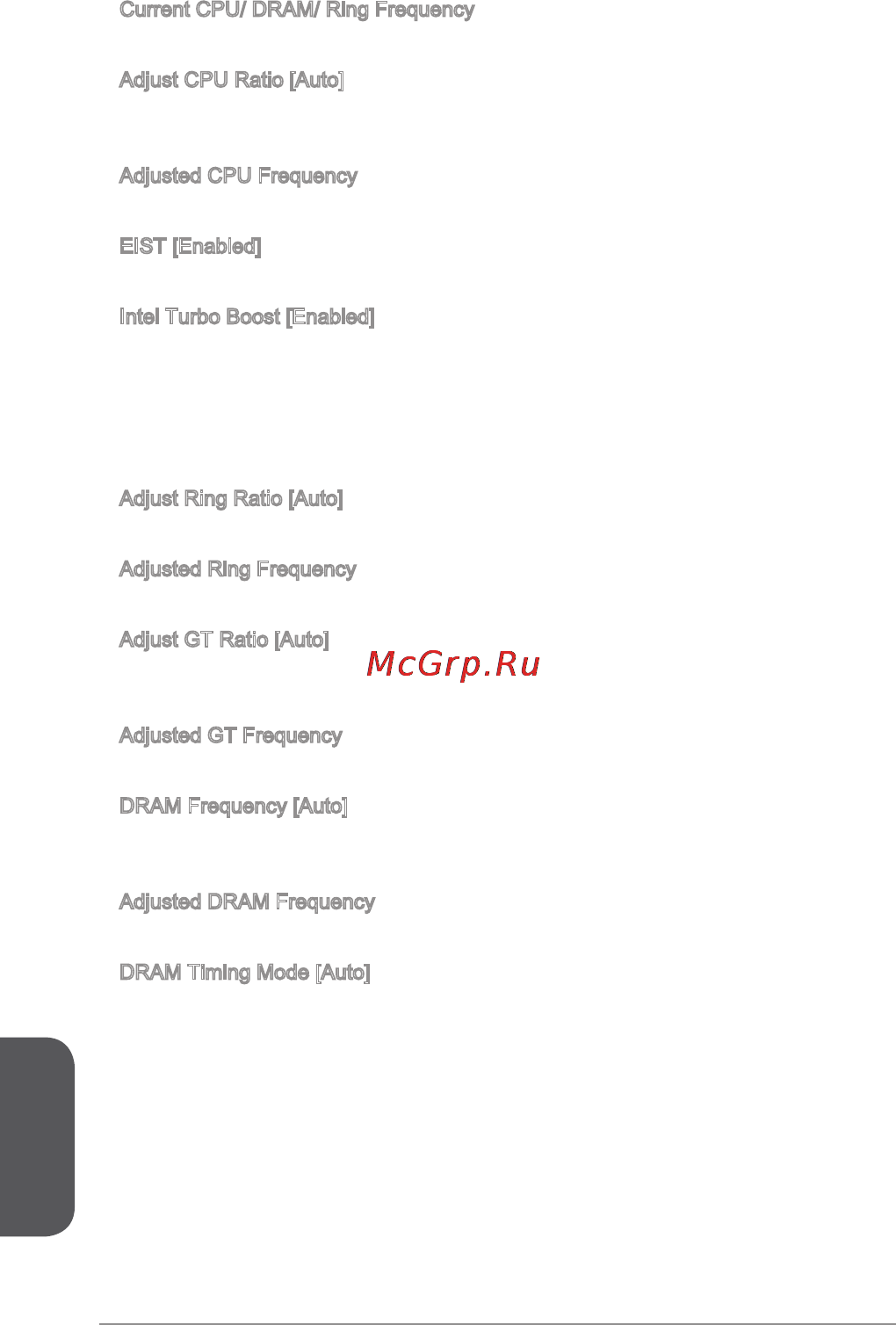

![MSI h81-p35 [162/165] 日本語](/views2/1174320/page162/bga2.png)
日本語
62
Current CPU/ DRAM/ Ring Frequency
CPUとメモリ、Ringの周波数を表示します。読み取り専用です。
Adjust CPU Ratio [Auto]
CPU倍率を設定し、CPUクロックの速度を変更します。プロセッサがこの設定をサ
ポートする場合にのみこの項目は表示されます。
Adjusted CPU Frequency
現在のCPU周波数を表示します。読み取り専用です。
EIST [Enabled]
Enhanced Intel
®
SpeedStepテクノロジを有効か無効にします。
Intel Turbo Boost [Enabled]
インテル
®
ターボブーストを有効か無効にします。 CPUがこの設定をサポートする
場合にのみこの項目は表示されます。
[Enabled] システムがより高い性能を要求する場合、CPUの仕様範囲で自動
的にCPUのクロックを上昇させます。
[Disabled] この機能を無効にします。
Adjust Ring Ratio [Auto]
Ringの倍率を設定します。有効値の範囲は装着したCPUによって決定されます。
Adjusted Ring Frequency
変更したRingの周波数を表示します。読み取り専用です。
Adjust GT Ratio [Auto]
統合したグラフィックスの倍率を設定します。有効値の範囲は装着したCPUによっ
て決定されます。
Adjusted GT Frequency
変更した統合のグラフィックスの周波数を表示します。読み取り専用です。
DRAM Frequency [Auto]
DRAM周波数を設定します。オーバークロックによる動作は保証されませんのでご
注意ください。
Adjusted DRAM Frequency
変更したDRAM周波数を表示します。読み取り専用です。
DRAM Timing Mode [Auto]
メモリタイミングのモードを選択します。
[Auto] 装着したメモリモジュールのSPD (Serial Presence Detect)に合わ
せDRAMタイミングが自動で設定されます。
[Link] すべてのメモリチャンネルのためにDRAMタイミングを手動で設
定します。
[UnLink] それぞれのメモリチャンネルのためにDRAMタイミングを手動で
設定します。
▶
▶
▶
▶
▶
▶
▶
▶
▶
▶
▶
▶
