Français
Fr-7

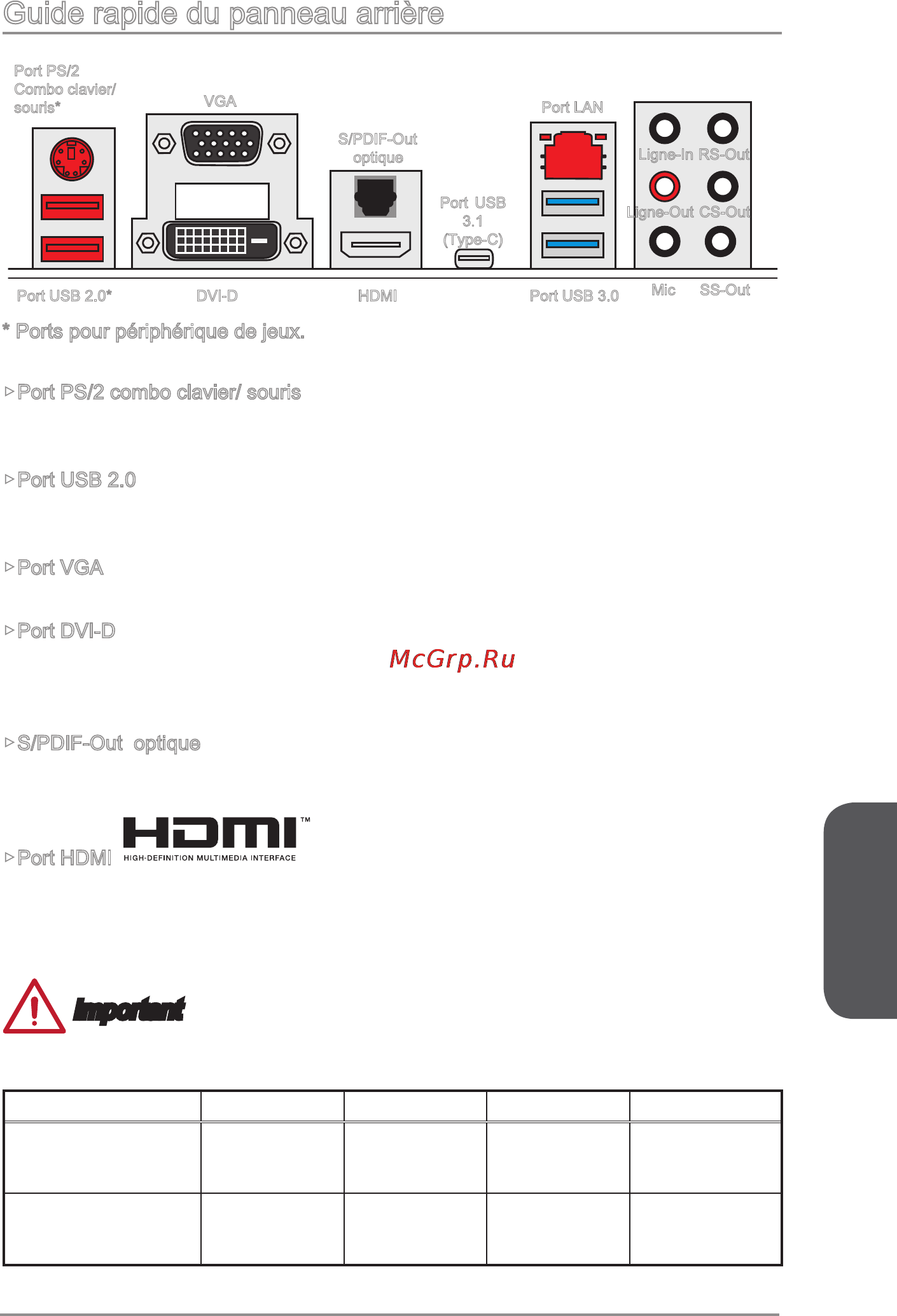

Guide rapide du panneau arrière
▶Port PS/2 combo clavier/ souris
Combinaison d'un connecteur souris / clavier DIN PS/2 pour une souris ou un clavier
PS/2
®
.
▶Port USB 2.0
Le port USB 2.0 sert à brancher des périphériques USB 2.0 tels que le clavier, la
souris, ou d’autres périphériques compatibles USB 2.0.
▶Port VGA
Le connecteur féminin de DB15-pin est fournit pour un moniteur.
▶Port DVI-D
Le connecteur DVI-D (Digital Visual Interface- Digital) peut être relié à un moniteur via
un adaptateur. Pour connecter un moniteur, veuillez vous référer au manuel pour plus
d'information.
▶S/PDIF-Out optique
Ce connecteur S/PDIF (Sony et Philips Digital Interconnect Format) est utilisé pour la
transmission audio numérique à des haut-parleurs externes via un câble optique.
▶Port HDMI
Le High-Denition Multimedia Interface est une interface audio/vidéo tout-numérique,
qui est capable de transmettre des ux décompressés. HDMI supporte toutes les
formes de TV, y compris le standard, l’amélioré, ou les vidéos hautes dénitions, plus
l’audio numérique multicanal sur un simple câble.
Important
Cette plate-forme supporte la fonction double-écran et triple-écran par les ports de
sortie graphique intégrés.
VGA+DVI-D DVI-D+HDMI HDMI+VGA HDMI+VGA+DVI-D
Mode étendu
(Etendre le PC sur
d'autres moniteurs)
◯ ◯ ◯ ◯
Mode clone
(Les moniteurs ont le
même écran)
◯ ◯ ◯ ◯
Ligne-In
Ligne-Out
Mic
RS-Out
CS-Out
SS-Out
Port USB
3.1
(Type-C)
Port LAN
Port PS/2
Combo clavier/
souris*
Port USB 2.0* DVI-D HDMI Port USB 3.0
* Ports pour périphérique de jeux.
VGA
S/PDIF-Out
optique
