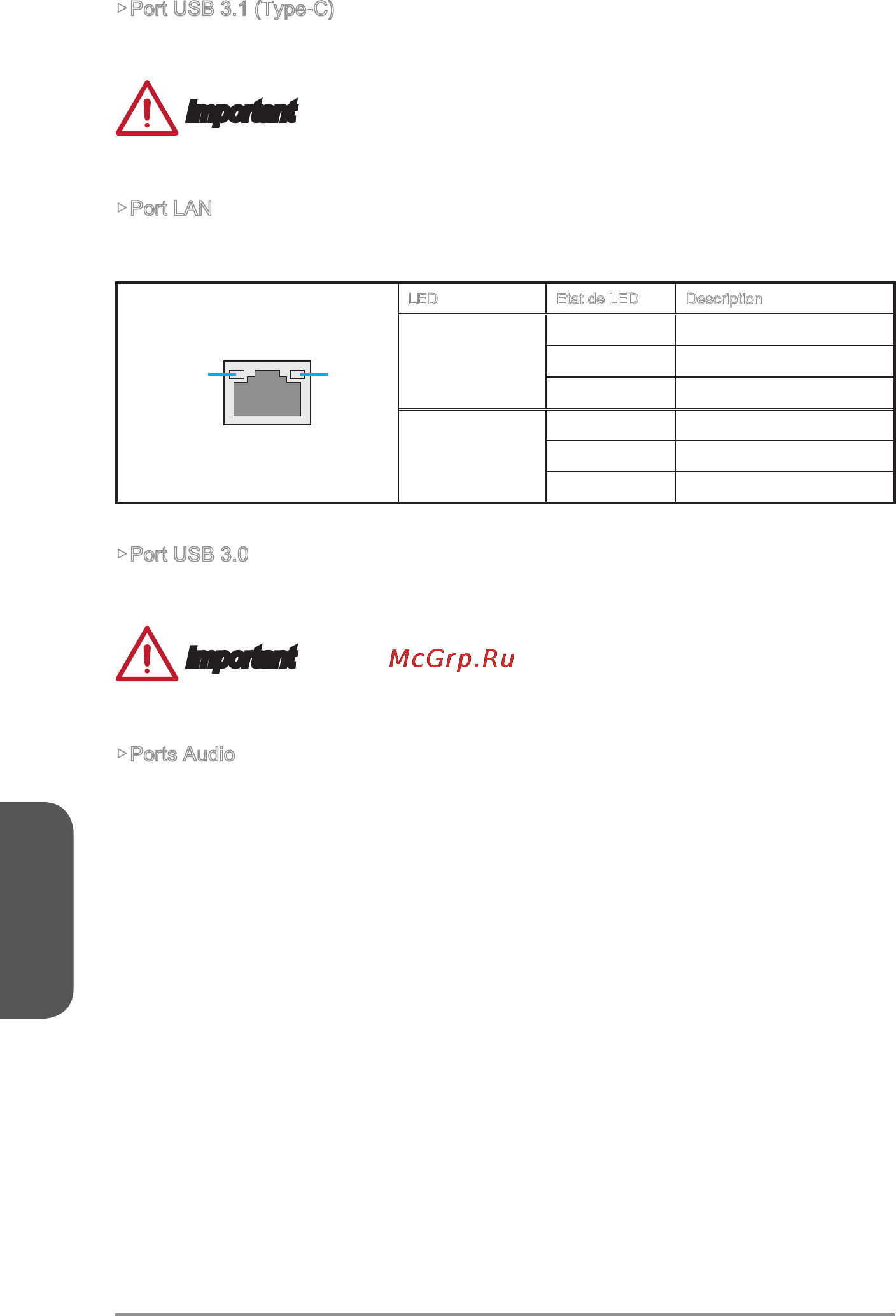

![MSI z97a gaming 6 [106/198] Français](/views2/1174527/page106/bg6a.png)
Français
Fr-8
▶Port USB 3.1 (Type-C)
Le port USB 3.1 supporte un taux de transfert jusqu'à 10 Gb/s (Super-Vitesse USB 10
Gbps).
Important
Si vous voulez installer un périphérique USB 3.1, vous devez vous connecter à un port
USB 3.1 (Type-C). Si un câble USB est utilisé, il doit être compatible USB 3.1 Type-C.
▶Port LAN
La prise standard RJ-45 LAN sert à la connexion au réseau local (Local Area Network
(LAN)).
LINK/ACT
LED
SPEED
LED
LED Etat de LED Description
Link/ Activity LED
(LED de lien/
activité)
Eteint Non relié
Jaune Relié
Clignote Activité de donnée
Speed LED
(LED de vitesse)
Eteint Débit de 10 Mbps
Vert Débit de 100 Mbps
Orange Débit de 1 Gbps
▶Port USB 3.0
Le port USB 3.0 est rétro-compatible avec les périphériques USB 2.0. Il supporte un
taux de transfert jusqu'à 5 Gbit/s (Super-Vitesse).
Important
Si vous voulez installer un périphérique USB 3.0, vous devez vous connecter à un
port USB 3.0. Si un câble USB est utilisé, il doit être compatible USB 3.0.
▶Ports Audio
Ces connecteurs audio sont utilisés pour les périphériques audio.
■ Ligne In : sert à connecter les périphériques externes de sortie audio.
■ Ligne Out : est utilisé pour un haut-parleur ou un casque.
■ Mic : est utilisé pour un microphone.
■ RS-Out : Sortie audio haut-parleurs surround arrières en mode 4/ 5.1/ 7.1.
■ CS-Out : Sortie audio centre / caisson de basse en mode 5.1/ 7.1.
■ SS-Out : Sortie audio haut-parleurs surround de côté en mode 7.1.
