English
En-7

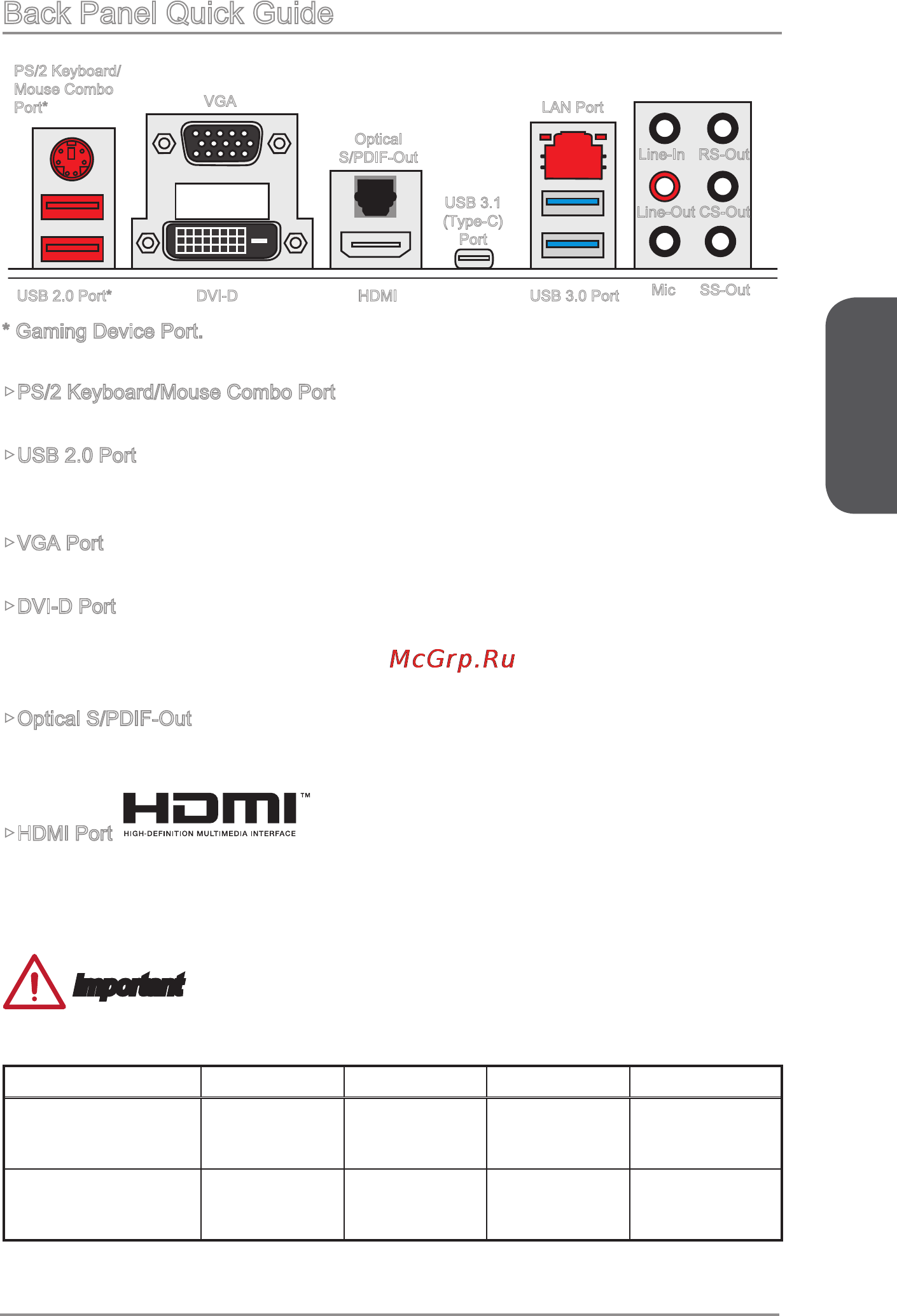

Back Panel Quick Guide
▶PS/2 Keyboard/Mouse Combo Port
A combination of PS/2
®
mouse/keyboard DIN connector for a PS/2
®
mouse/keyboard.
▶USB 2.0 Port
The USB 2.0 port is for attaching USB 2.0 devices such as keyboard, mouse, or other
USB 2.0-compatible devices.
▶VGA Port
The DB15-pin female connector is provided for monitor.
▶DVI-D Port
The DVI-D (Digital Visual Interface- Digital) connector can be connected to a LCD
monitor, or a CRT monitor with an adapter. To connect a monitor, please refer to the
monitor’s manual for more information.
▶Optical S/PDIF-Out
This S/PDIF (Sony & Philips Digital Interconnect Format) connector is provided for
digital audio transmission to external speakers through an optical ber cable.
▶HDMI Port
The High-Denition Multimedia Interface (HDMI) is an all-digital audio-video interface
that is capable of transmitting uncompressed streams. HDMI supports all types of TV
formats, including standard, enhanced, or high-denition video, plus multi-channel
digital audio on a single cable.
Important
This platform supports dual-display or triple-display function by integrated graphics
output ports.
VGA+DVI-D DVI-D+HDMI HDMI+VGA HDMI+VGA+DVI-D
Extend mode
(Extend the desktop to
the other monitors)
◯ ◯ ◯ ◯
Clone mode
(Monitors have the same
screen)
◯ ◯ ◯ ◯
Line-In
Line-Out
Mic
RS-Out
CS-Out
SS-Out
USB 3.1
(Type-C)
Port
LAN Port
PS/2 Keyboard/
Mouse Combo
Port*
USB 2.0 Port* DVI-D HDMI USB 3.0 Port
* Gaming Device Port.
VGA
Optical
S/PDIF-Out
