Français
Fr-24

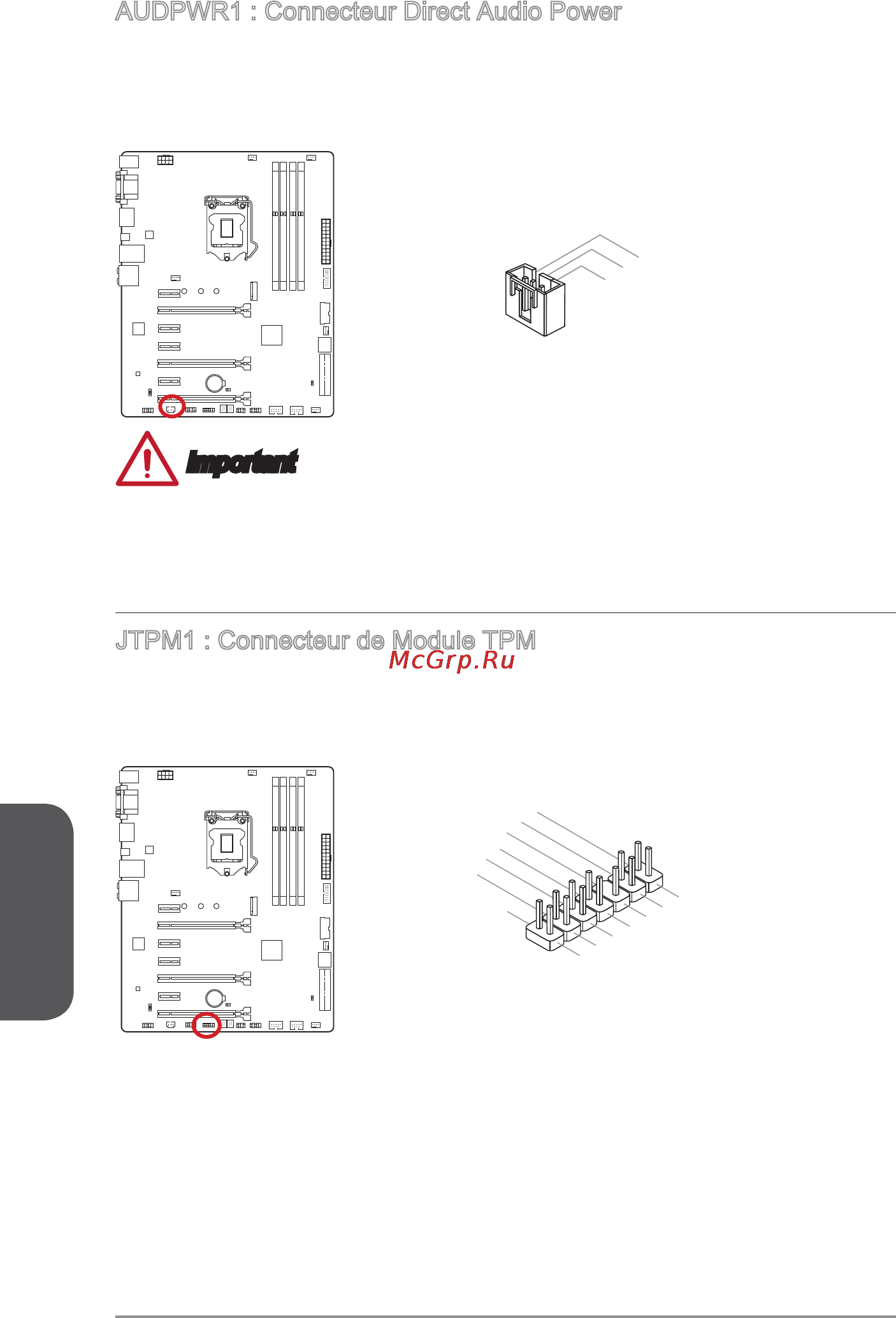

AUDPWR1 : Connecteur Direct Audio Power
Ce connecteur est utilisé pour alimenter directement les ports audio du panneau
arrière. L’alimentation audio direct fournit une meilleure qualité d’audio. Veuillez relier
ce connecteur à l’alimentation par un adaptateur d’alimentation audio.
1.Ground
2.+12V_AUD
3.Ground
Important
Après la connexion de ce connecteur à l'alimentation directe, veuillez noter qu'il faut
activer “Direct Audio Power” en ajustant l'interrupteur d'alimentation audio (AUD_
SW1).
JTPM1 : Connecteur de Module TPM
Ce connecteur est relié à un module TPM (Trusted Platform Module) en option.
Veuillez vous référer au manuel du module TPM pour plus d’information détaillée.
10.No Pin
14.Ground
8.5V Power
12.Ground
6.Serial IRQ
4.3.3V Power
2.3V Standby power
1.LPC Clock
3.LPC Reset
5.LPC address & data p
in0
7.LPC address & data pin1
9.LPC address & data pin2
11.LPC address & data pin3
13.LPC Frame
