Français
Fr-22

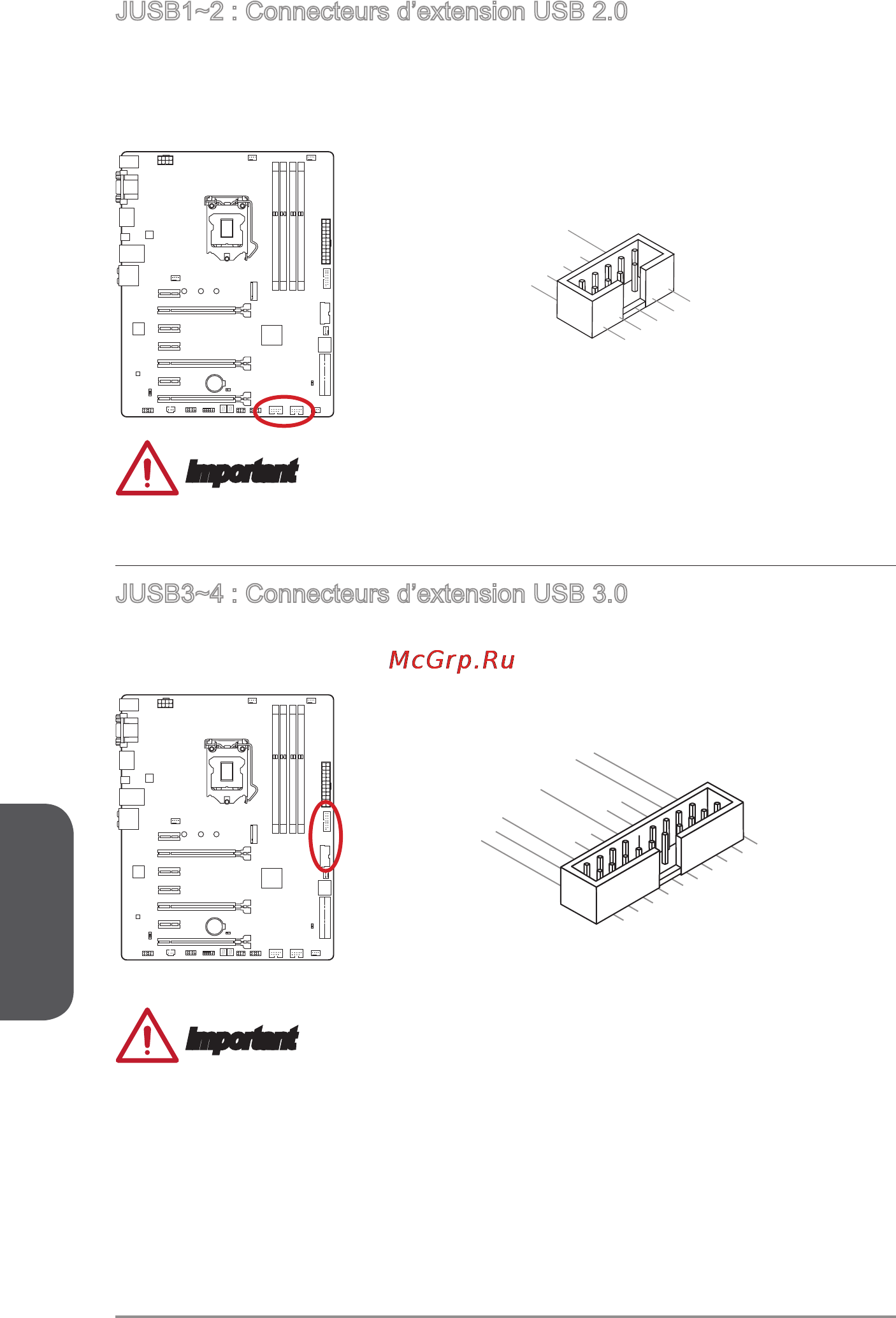

JUSB1~2 : Connecteurs d’extension USB 2.0
Ce connecteur est destiné à connecter les périphériques USB haute vitesse tels
que les disques durs USB, les appareils photo numériques, les lecteurs MP3, les
imprimantes, les modems et les appareils similaires.
1
0
.
N
C
8
.
G
r
o
u
n
d
6
.
U
S
B
1
+
4
.
U
S
B
1
-
2
.
V
C
C
1
.
V
C
C
3
.
U
S
B
0
-
5
.
U
S
B
0
+
7
.
G
r
o
u
n
d
9
.
N
o
P
in
Important
Notez que les pins VCC et GND doivent être branchées correctement an d’éviter tout
dommage possible.
JUSB3~4 : Connecteurs d’extension USB 3.0
Le port USB 3.0 est rétro-compatible avec les périphériques USB 2.0. Il supporte un
taux de transfert jusqu’à 5 Gbit/s (Super-Vitesse).
5.
USB 3_TX_C_DN
4.G round
3.U SB3_RX_DP
2.U SB3_RX_DN
1.P ower
10. Ground
9. +USB 2.0
8. -USB2.0
7.G round
6.U SB3_TX_C_DP
20. No Pin
19. Power
18. USB3_RX_DN
17. USB3_RX_DP
16. Ground
15. USB3_TX_C_DN
14. USB3_TX_C_DP
13. Ground
12. USB2.0 -
11. +
USB 2.0
Important
•
Notez que les pins de VCC et GND doivent être branchées correctement an
d’éviter tout dommage possible.
•
Si vous voulez utiliser un périphérique USB 3.0, il faut utiliser une câble USB 3.0.
