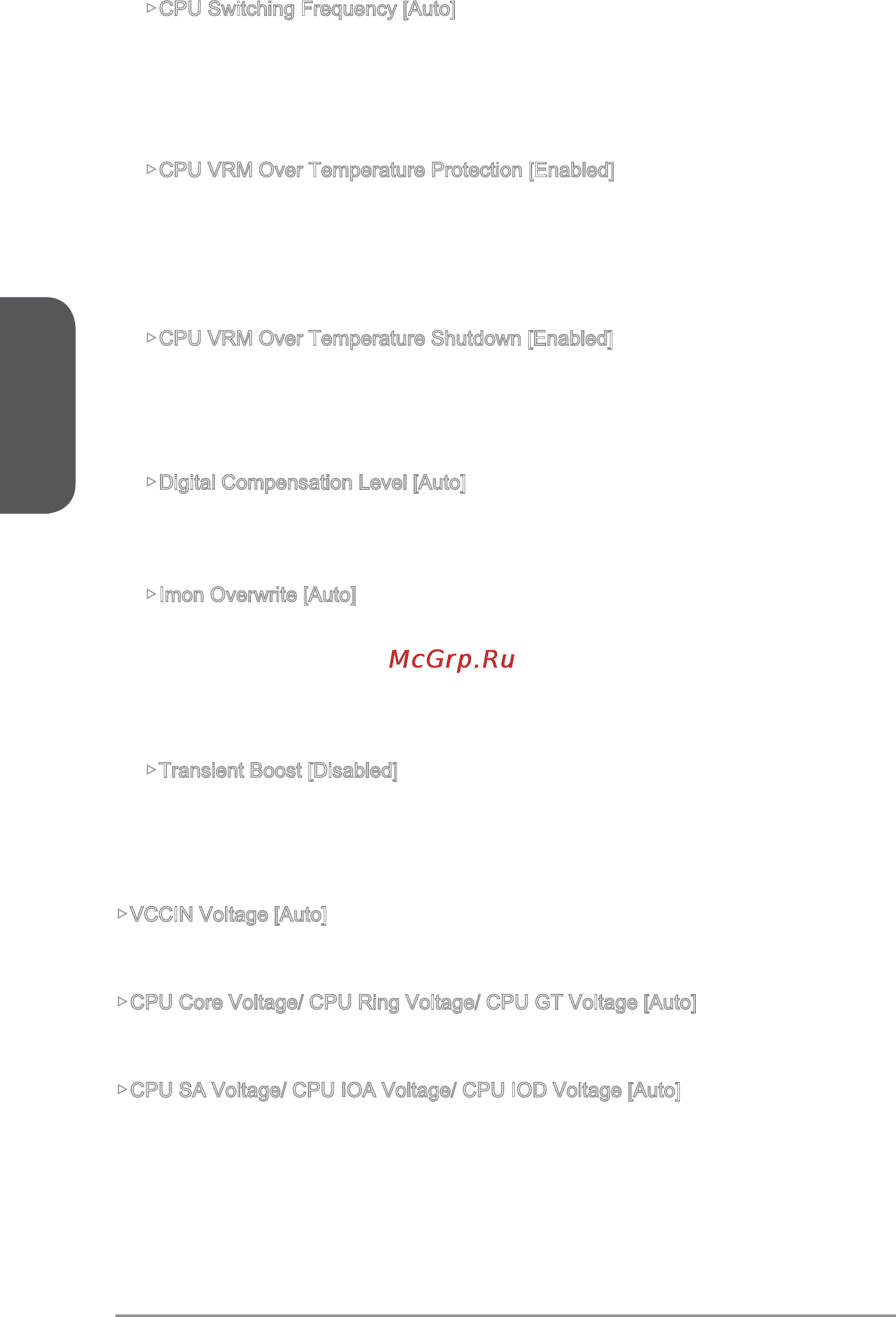

![MSI z97a gaming 6 [52/198] English](/views2/1174527/page52/bg34.png)
English
En-38
▶CPU Switching Frequency [Auto]
Sets the PWM working speed to stabilize CPU Core voltage and minimize ripple
range. Increasing the PWM working speed will cause higher temperature of
MOSFET. So please make sure a cooling solution is well-prepared for MOSFET
before you increase the value. If set to "Auto", BIOS will congure this setting
automatically.
▶CPU VRM Over Temperature Protection [Enabled]
Enables or disables the CPU VRM over-temperature protection.
[Enabled] Sets the temperature limit on CPU VRM for over-temperature protec-
tion. The CPU frequency may be throttled when CPU VRM over the
specied temperature.
[Disabled] Disables this function.
▶CPU VRM Over Temperature Shutdown [Enabled]
Sets the system whether be powered o or not when the CPU VRM temperature
over the limitation temperature of CPU VRM protection.
[Enabled] The system will be o when over the specied temperature.
[Disabled] Disables this function.
▶Digital Compensation Level [Auto]
Sets the current compensation level for CPU PWM when the MOS phases are
changed. If set to "Auto", BIOS will congure this setting automatically. Higher
compensation level provides more overclocking ability.
▶Imon Overwrite [Auto]
Sets the Imon current for CPU.
[Auto] This setting will be congured automatically by BIOS.
[Quarter] Sets the Imon current into quarter.
[Half] Sets the Imon current into half.
[Disabled] Sets the default values for Imon current.
▶Transient Boost [Disabled]
Enables or disables the transient boost.
[Enabled] Enables this function may lead into a stable system under heavy
loading.
[Disabled] Disables this function.
▶VCCIN Voltage [Auto]
Sets the CPU input voltage. The CPU input voltage is the CPU power source that is
shared with components of the CPU.
▶CPU Core Voltage/ CPU Ring Voltage/ CPU GT Voltage [Auto]
Sets the CPU Core/ Ring/ GT voltages. If set to “Auto”, BIOS will set these voltages
automatically or you can set it manually.
▶CPU SA Voltage/ CPU IOA Voltage/ CPU IOD Voltage [Auto]
Sets the CPU SA/ IOA (IO Analog)/ IOD (IO Digital) voltages. If set to “Auto”, BIOS
will set these voltages automatically or you can set it manually.
