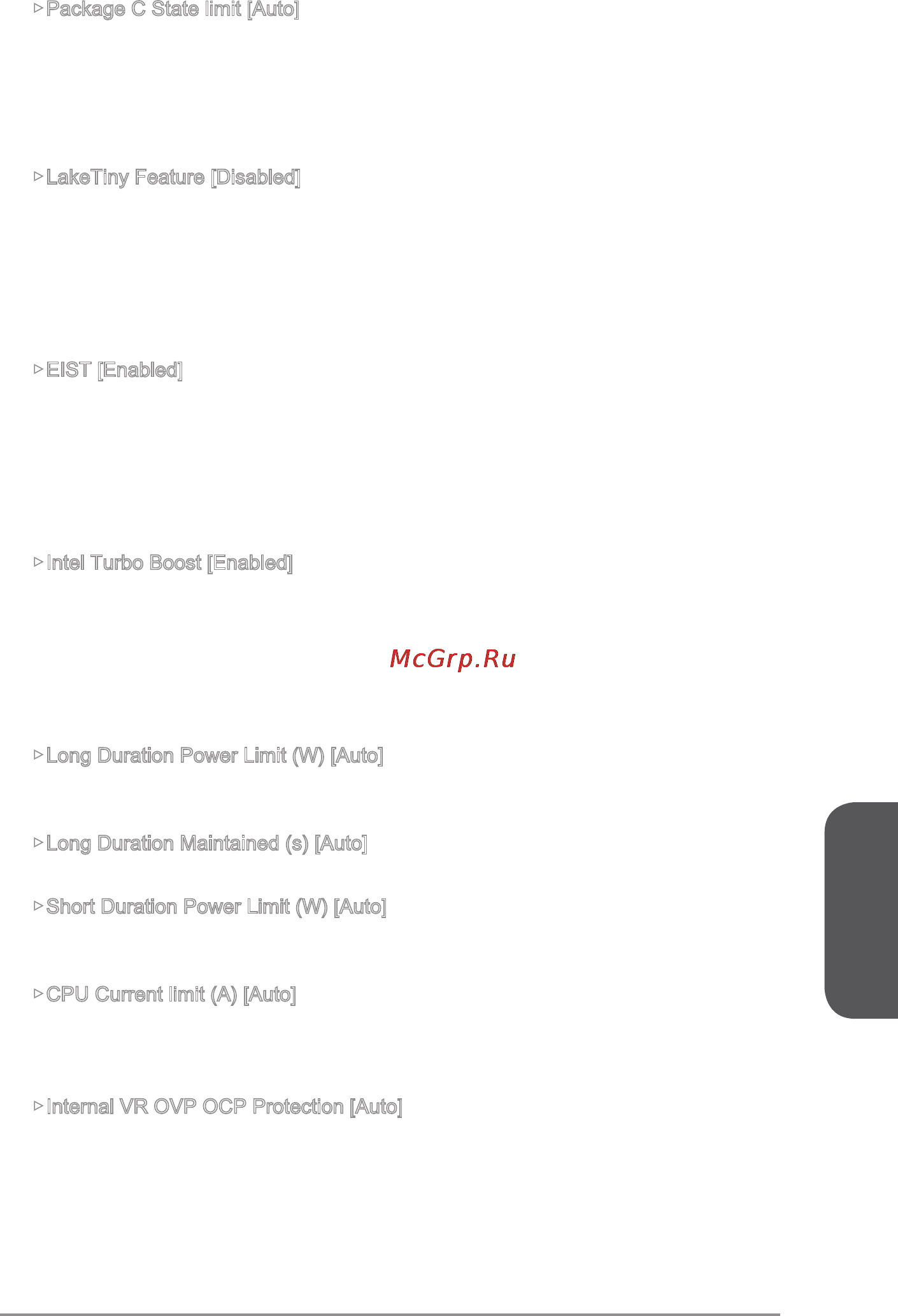

![MSI z97a gaming 6 [139/198] Français](/views2/1174527/page139/bg8b.png)
Français
Fr-41
▶Package C State limit [Auto]
Ce menu permet de choisir un mode C-state de CPU pour économiser l’énergie
lors du repos du système. Ce menu apparaît lorsque "Intel C-State" est activé.
[Auto] Ce réglage est conguré automatiquement par le BIOS.
[C0~C7s] Le niveau d'économie d'énergie du plus élevé au plus bas est C7s,
C7, C6, C3, C2, puis C0.
▶LakeTiny Feature [Disabled]
Active ou désactive la fonction Intel Lake Tiny avec iRST pour SSD. Cet article
apparaît lorsque le CPU installé prend cette fonction en charge et que “Intel
C-State” est activé.
[Enabled] Améliore les performances ajustées de charge ES dynamique pour
accélérer la vitesse SSD.
[Disabled] Désactive cette fonction.
▶EIST [Enabled]
Active ou désactive Enhanced Intel
®
SpeedStep Technology. Ce menu apparaît
lorsque “Simple/ Advanced Mode” est mis en [Simple].
[Enabled] Active le EIST d’ajuster dynamiquement la tension du CPU et la
fréquence du cœur. Cela diminue la consommation d’énergie et la
production de chaleur en moyenne.
[Disabled] Désactive EIST.
▶Intel Turbo Boost [Enabled]
Active ou désactive Intel
®
Turbo Boost. Ce menu, pour le mode Simple, apparaît
lorsque le CPU installé prend cette fonction en charge.
[Enabled] Active la fonction d'augmenter automatiquement les performances
du CPU, supérieures à la spécication nominale lorsque le système
exige un état de performance de plus élevée.
[Disabled] Désactive cette fonction.
▶Long Duration Power Limit (W) [Auto]
Dénit la limite d'alimentation de longue durée TDP pour le CPU en mode Turbo
Boost.
▶Long Duration Maintained (s) [Auto]
Dénit le temps de maintien pour "Long duration power Limit(W)".
▶Short Duration Power Limit (W) [Auto]
Dénit la limite d'alimentation de courte durée TDP pour le CPU en mode Turbo
Boost.
▶CPU Current limit (A) [Auto]
Dénit la limite actuelle maximum du paquet CPU en mode Turbo Boost. Lorsque
la valeur actuelle est supérieure à la valeur spéciée, le CPU réduit automatique-
ment la fréquence du cœur pour réduire la limite actuelle.
▶Internal VR OVP OCP Protection [Auto]
Active ou désactive la protection sur tension et la protection sur-courant pour VR
(Voltage Regulator) du CPU.
[Auto] Ce réglage est conguré automatiquement par le BIOS.
[Enabled] Dénit la limite de tension sur le VR interne du CPU pour la
protection sur-tension et la protection sur-courant.
[Disabled] Désactive cette fonction pour l'overclocking.
