Deutsch
De-19

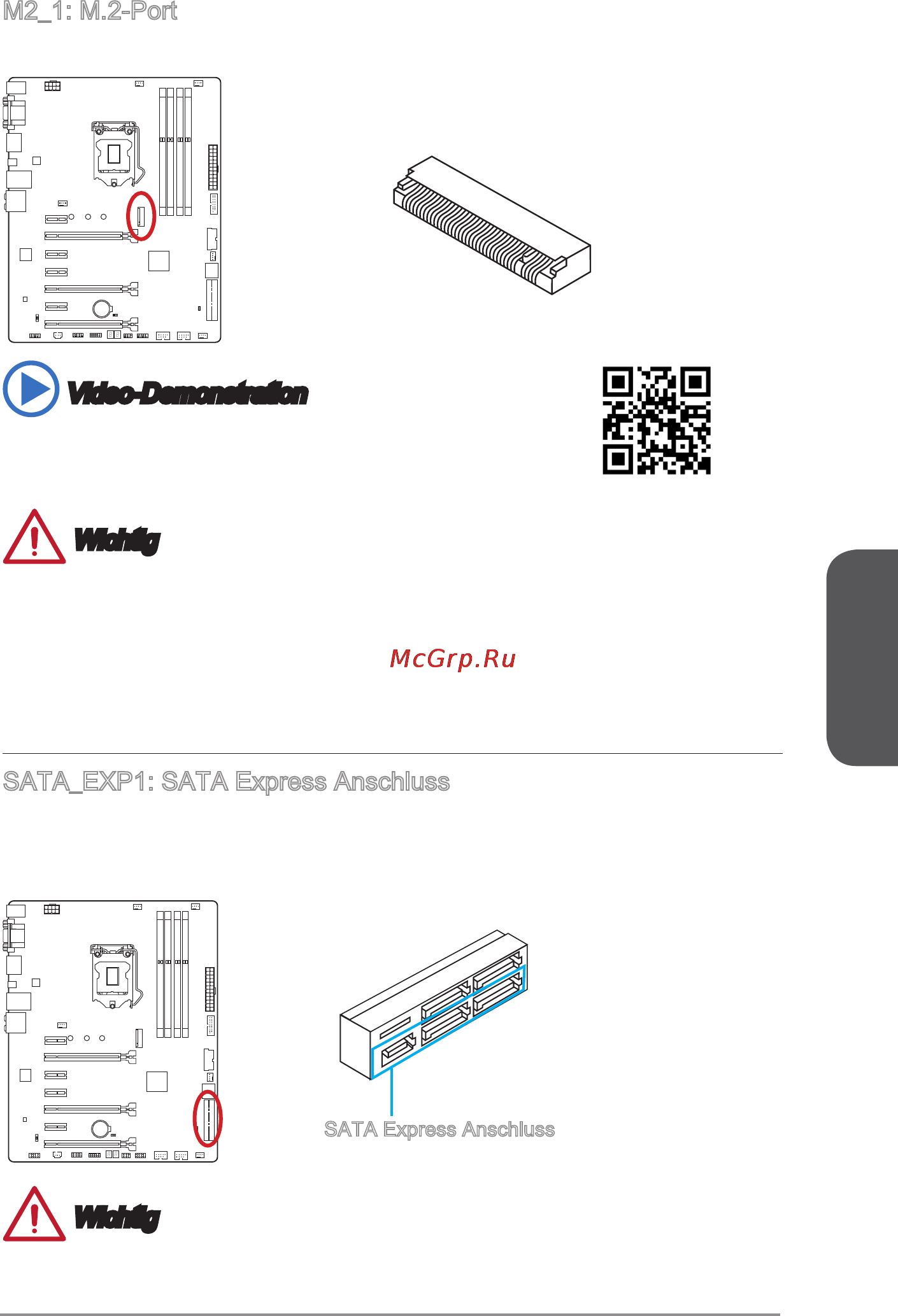

M2_1: M.2-Port
Der M.2-Port unterstützt entweder ein M.2 SATA-Modul oder ein M.2 PCIe-Modul.
Video-Demonstration
Anhand dieses Videos an untenstehender Adresse erfahren Sie,
wie Sie ein M.2 Modul installieren.
http://youtu.be/JCTFABytrYA
Wichtig
•
Der SATA-Express-Anschluss oder die SATA-Anschlüsse 5~6 werden nicht zur
Verfügung stehen, wenn Sie ein Modul im M.2 Port installieren.
•
Intel RST unterstützt PCIe M.2 SSD mit Legacy ROM nicht.
•
Die M.2 PCIe Schnittstelle nicht unterstützt RAID 0, RAID1, RAID 5 und RAID 10.
•
Bitte schalten Sie immer zuerst das Netzteil aus und ziehen Sie den Netzstecker
bevor Sie ein M.2-Modul einsetzen oder entfernen.
SATA_EXP1: SATA Express Anschluss
SATA Express (SATAe) ist eine Hochleistungs-Speicherschnittstelle und unterstützt
SATA Express Gerät connect a SATA Express device. Um das SATA Express Gerät
am 3-in-1 Anschluss anzuschließen wird ein SATA Express Kabel benötigt.
SATA Express Anschluss
Wichtig
Die SATA Express Anschluss wird nicht zur Verfügung stehen, wenn Sie ein Modul im
M.2 Port installieren.
