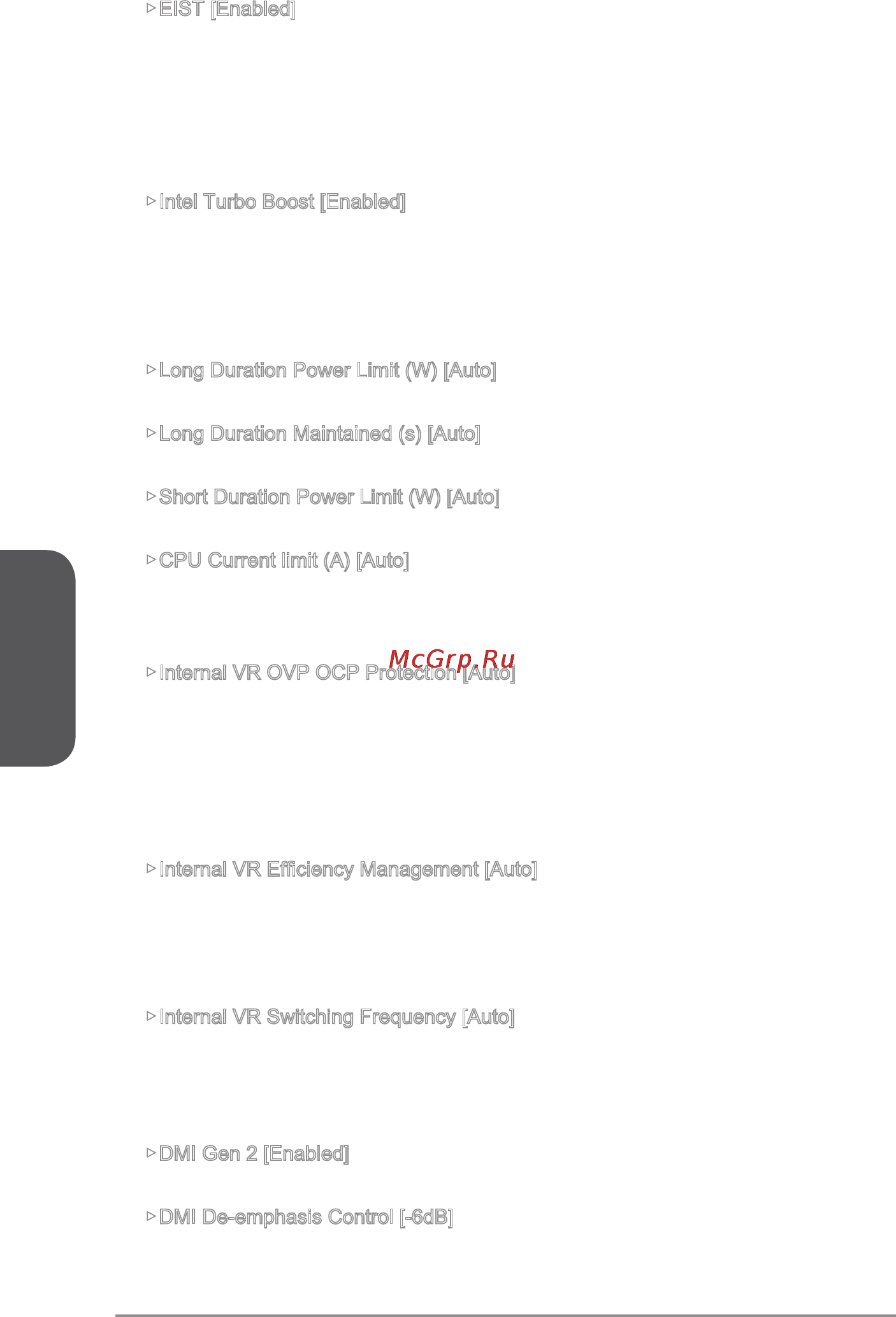

![MSI z97a gaming 6 [98/198] Deutsch](/views2/1174527/page98/bg62.png)
Deutsch
De-42
▶EIST [Enabled]
Aktivieren oder deaktivieren Sie die Enhanced Intel
®
SpeedStep Technologie. Diese
Option wird angezeigt, wenn "Simple/ Advanced Mode" auf [Simple] eingestellt.
[Enabled] Aktiviert EIST, um die CPU-Spannung und Taktfrequenz dynamisch
anzupassen. Es kann zu verringern durchschnittliche Stromverbrauch
und die durchschnittliche Wärmeproduktion.
[Disabled] Deaktiviert EIST.
▶Intel Turbo Boost [Enabled]
Aktivieren oder deaktivieren Sie Intel
®
Turbo Boost. Diese Option wird angezeigt,
wenn die installierte CPU diese Einstellungen unterstützt.
[Enabled] Aktivieren Sie diese Funktion, um die CPU-Leistung automatisch zu
erhöhen, wenn das System mehr Leistung benötigt.
[Disabled] Deaktivieren Sie diese Funktion.
▶Long Duration Power Limit (W) [Auto]
Hier stellen Sie die TDP Leistungsgrenze für die CPU in Turbo Boost Modus ein.
▶Long Duration Maintained (s) [Auto]
Hier stellen Sie den Zeitraum (ms) für die TDP Leistungsgrenze (W) ein.
▶Short Duration Power Limit (W) [Auto]
Hier stellen Sie die TDP Leistungsgrenze für CPU in Turbo Boost Modus ein.
▶CPU Current limit (A) [Auto]
Hier legen Sie die maximale Stromgrenze der CPU im Turbo Boost Modus fest.
Wenn der Strom über den angegebenen Grenzwert steigt, verringert die CPU
automatisch Core-Frequenz.
▶Internal VR OVP OCP Protection [Auto]
Aktiviert oder deaktiviert Sie den Überspannungsschutz und Überstromschutz für
den CPU internen Spannungsregulator (VR/ Voltage Regulator).
[Auto] Diese Einstellungen werden vom BIOS automatisch konguriert.
[Enabled] Legt die Spannungsbegrenzung der CPU internen VR für Über-
spannungsschutz und Überstromschutz.
[Disabled] Deaktivieren Sie diese Funktion zum Übertakten.
▶Internal VR Efficiency Management [Auto]
Aktiviert oder deaktiviert das internen CPU-VR Ezienzmanagement.
[Auto] Diese Einstellungen werden vom BIOS automatisch konguriert.
[Enabled] Aktivierung des VR Ezienzmanagements für Energieersparnis.
[Disabled] Deaktivierung dieser Funktion.
▶Internal VR Switching Frequency [Auto]
Setzt einen Oset-Wert (%) für die Internal VR Switching Frequenz. Wenn die
Einstellung auf [Auto] gesetzt ist, wird das BIOS diese Einstellungen automatisch
kongurieren. Diese Option erscheint nur, wenn eine CPU installiert ist, die diese
Funktion unterstützt.
▶DMI Gen 2 [Enabled]
Aktiviert oder deaktiviert DMI (Direct Media Interface) Generation 2.
▶DMI De-emphasis Control [-6dB]
Legt den De-Emphasis-Wert fest, um die DMI Grenzwerte zu verbessern. Generell
arbeitet die Standardeinstellung am besten.
