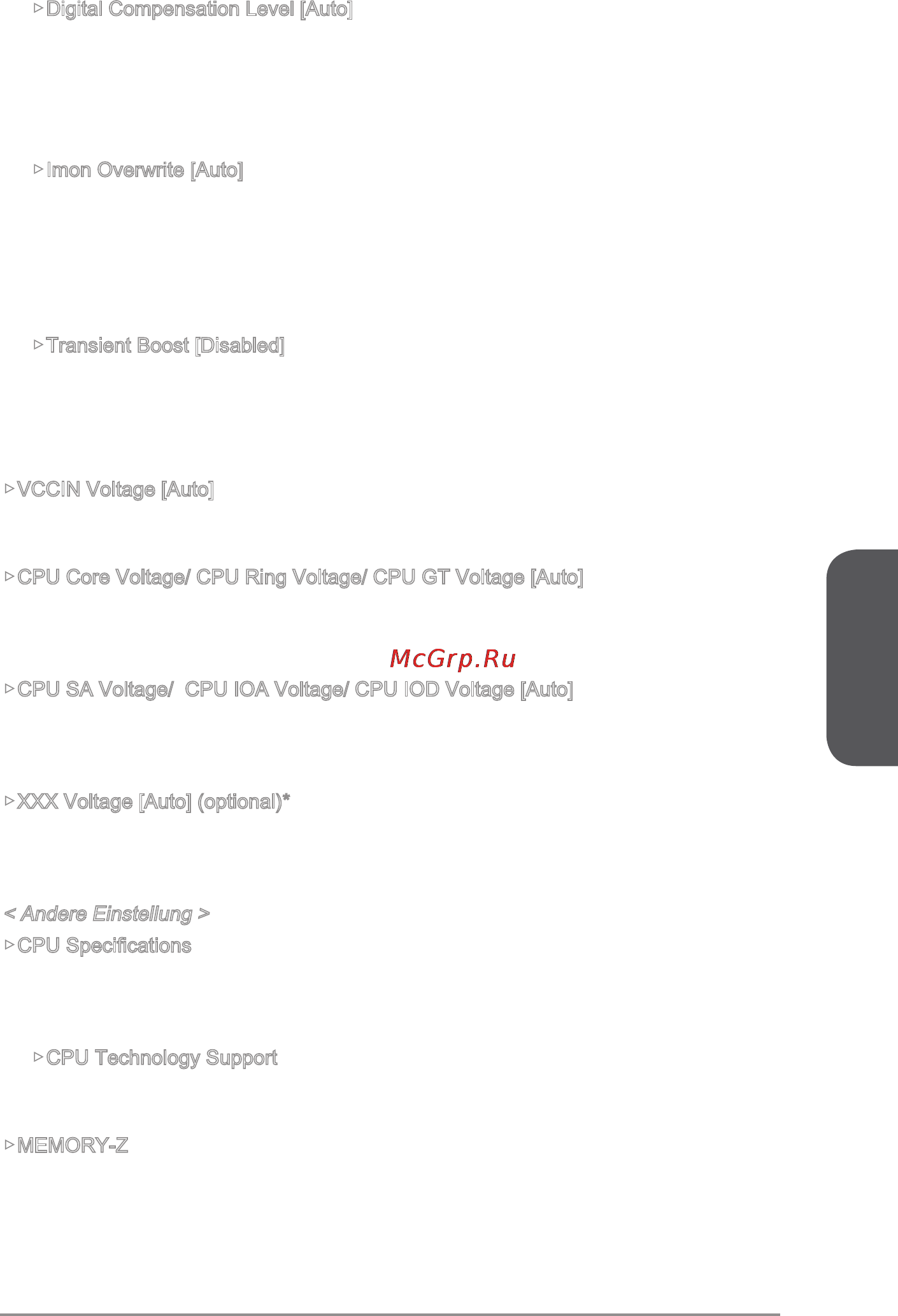

![MSI z97a gaming 6 [95/198] Deutsch](/views2/1174527/page95/bg5f.png)
Deutsch
De-39
▶Digital Compensation Level [Auto]
Stellen Sie die aktuelle Entschädigungen für die CPU-PWM ein, wenn die MOS-
Phasen geändert werden. Wenn die Einstellung auf [Auto] gesetzt ist, wird
das BIOS diese Einstellungen automatisch kongurieren. Die erhöhte Höhere
Entschädigungen bietet eine bessere Leistung auf den gegenwärtigen Stabilität
während der Übertaktung.
▶Imon Overwrite [Auto]
Stellen Sie den Imon Strom für die CPU.
[Auto] Diese Einstellungen werden vom BIOS automatisch konguriert.
[Quarter] Setzen Sie den Imon Strom in Quartal.
[Half] Setzen Sie den Imon Strom in Hälften.
[Disabled] Setzen Sie den Standard-Wert für den Imon Strom.
▶Transient Boost [Disabled]
Aktivieren oder deaktivieren Sie die vorübergehende Erhöhung.
[Enabled] Aktivieren Sie diese Funktion, um das System in einen stabilen
Zustand bei hoher Systemlast zu führen.
[Disabled] Deaktiviert diese Funktion.
▶VCCIN Voltage [Auto]
Legen Sie die CPU Eingangsspannung fest. Die CPU Eingangsspannung ist die CPU
Stromquelle, die durch Komponenten der CPU gemeinsam genutzt wird.
▶CPU Core Voltage/ CPU Ring Voltage/ CPU GT Voltage [Auto]
Einstellung dieser CPU Core/ Ring/ GT-Spannungen. Wenn die Einstellung auf [Auto]
gesetzt ist, wird das BIOS die Spannungen automatisch eingestellt oder Sie können es
manuell einstellen.
▶CPU SA Voltage/ CPU IOA Voltage/ CPU IOD Voltage [Auto]
Einstellung dieser CPU SA/ IOA (IO Analog)/ IOD (IO Digital)-Spannungen. Wenn die
Einstellung auf [Auto] gesetzt ist, wird das BIOS die Spannungen automatisch eingestellt
oder Sie können es manuell einstellen.
▶XXX Voltage [Auto] (optional)*
Legen Sie die Speicher/ PCH-Spannung fest. Wenn die Einstellung auf [Auto] gesetzt
ist, wird das BIOS die Spannungen automatisch eingestellt oder Sie können es manuell
einstellen.
< Andere Einstellung >
▶CPU Specications
Drücken Sie die Eingabetaste <Enter>, um das Untermenü aufzurufen. Das Untermenü
zeigt die Informationen installierte CPU an. Zu diesen Informationen gelangen Sie,
indem Sie die Taste [F4] drücken. Nur Anzeige.
▶CPU Technology Support
Drücken Sie die Eingabetaste <Enter>, um das Untermenü aufzurufen. Das
Untermenü zeigt die wichtigsten Eigenschaften der installierten CPU an.
▶MEMORY-Z
Drücken Sie die Eingabetaste <Enter>, um das Untermenü aufzurufen. Dieses
Untermenü zeigt alle Einstellungen und Timings des installierten Speichers. Zu diesen
Informationen gelangen Sie auch, indem Sie die Taste [F5] drücken.
