Français
Fr-19

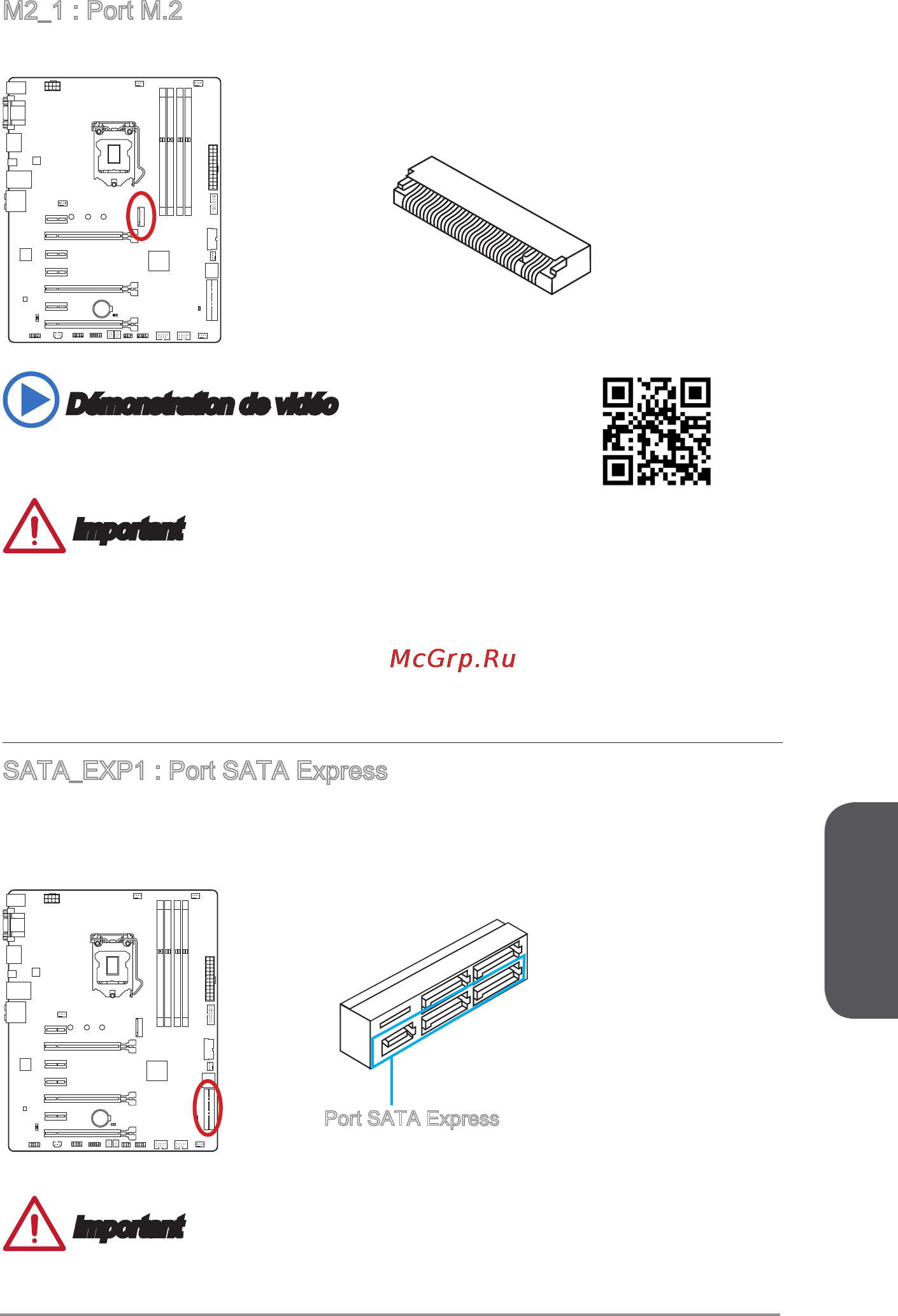

M2_1 : Port M.2
Ce port supporte le module M.2 SATA ou le module M.2 PCIe.
Démonstration de vidéo
Voir le vidéo sur l’installation du module M.2.
http://youtu.be/JCTFABytrYA
Important
•
Le port SATA Express ou les ports SATA5~6 sont indisponibles lorsqu’un module
est installé dans le port M.2.
•
Intel RST ne supporte pas PCIe M.2 SSD avec Legacy ROM.
•
L’interface M.2 PCIe ne supporte pas RAID 0, RAID1, RAID 5 ni RAID 10
•
Toujours désactivez l’alimentation et débranchez le câble d’alimentation de
l’ordinateur avant d’installer ou d’enlever le module M.2.
SATA_EXP1 : Port SATA Express
SATA Express, une nouvelle interface de stockage de bonne performance, supporte
la connexion avec un périphérique SATA Express. Ce port 3-en-1 vous permet
d’installer un périphérique SATA Express par un câble SATA Express.
Port SATA Express
Important
Le port SATA Express est indisponible lorsqu’un module est installé dans le port M.2.
