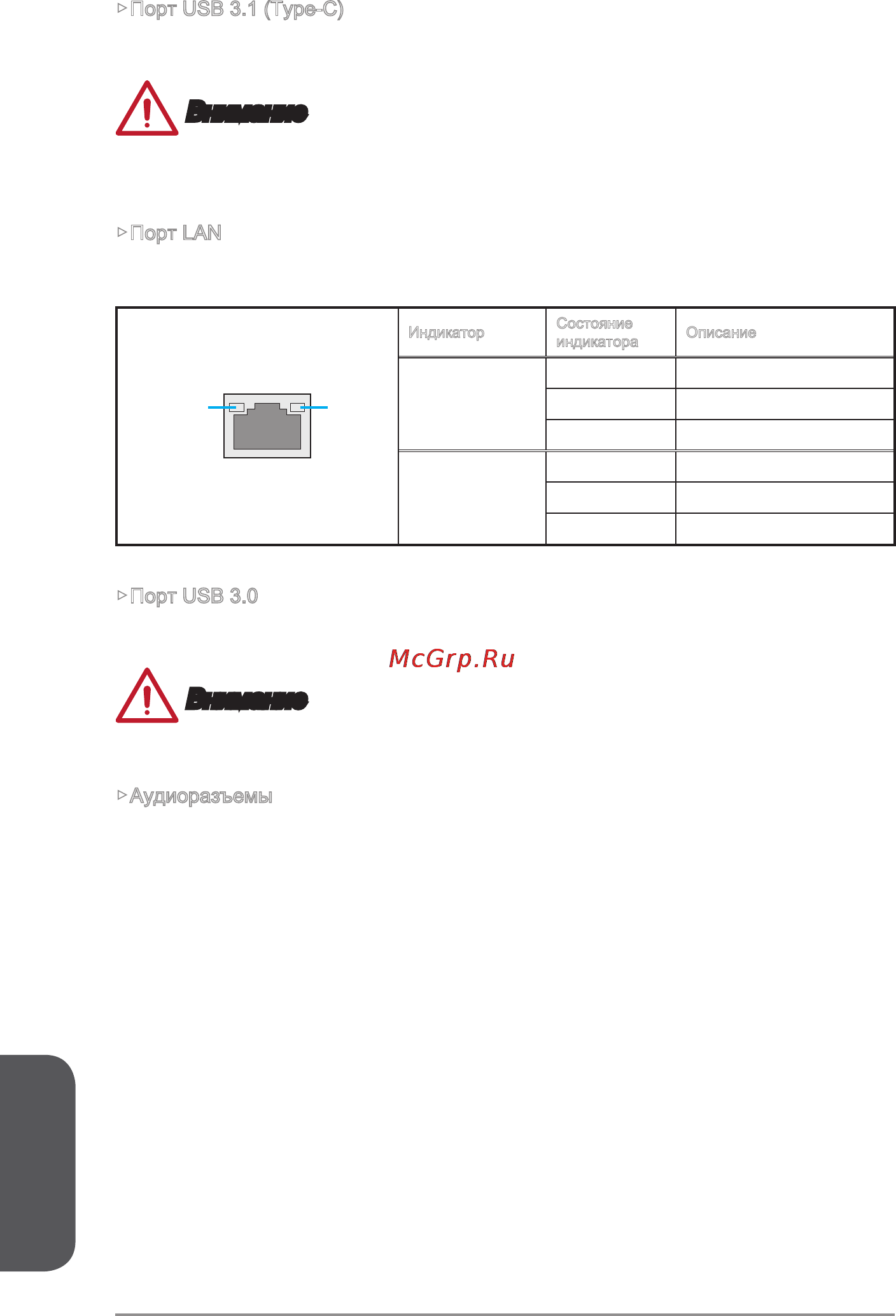

![MSI z97a gaming 6 [148/198] Русский](/views2/1174527/page148/bg94.png)
Русский
Ru-8
▶Порт USB 3.1 (Type-C)
Порт USB 3.1 поддерживает передачу данных со скоростью до 10 Гбит/с
(SuperSpeed USB 10 Гбит/с).
Внимание
Для использования устройств USB 3.1 их следует подключать к порту USB 3.1
(Type-C). Используемый USB-кабель должен быть совместим со стандартом
USB 3.1 Type-C.
▶Порт LAN
Стандартный разъем RJ-45 для подключения к локальной вычислительной сети
(LAN).
LINK/ACT
LED
SPEED
LED
Индикатор
Состояние
индикатора
Описание
Link/ Activity LED
(Подключение/
Работа
индикатора)
Выкл. Не подключен
Желтый Подключен
Мигает Передача данных
Speed LED
(Скорость
передачи
данных)
Выкл. 10 Мбит/с подключение
Зеленый 100 Мбит/с подключение
Оранжевый 1 Гбит/с подключение
▶Порт USB 3.0
Порт USB 3.0 обратно совместим с устройствами USB 2.0. Поддержка передачи
данных со скоростью до 5 Гбит/с (SuperSpeed).
Внимание
Для использования устройств USB 3.0 их следует подключать к порту USB 3.0.
Используемый USB-кабель должен быть совместим со стандартом USB 3.0.
▶Аудиоразъемы
Эти разъемы используются для подключения аудиоустройств. Цвет гнезда
определяет функцию разъема.
■ Линейный вход: Служат для подключения внешних источников звукового
сигнала.
■ Линейный выход: Разъем для подключения динамиков или наушников.
■ Микрофон: Разъем для подключения микрофона.
■ Выход RS-Out: Выход на задние колонки пространственного звука в режи-
ме 4/ 5.1/ 7.1.
■ Выход CS-Out: Выход на центральную колонку и сабвуфер в режиме 5.1/
7.1.
■ Выход SS-Out: Выход на боковые колонки пространственного звука в ре-
жиме 7.1.
