Français
Fr-35

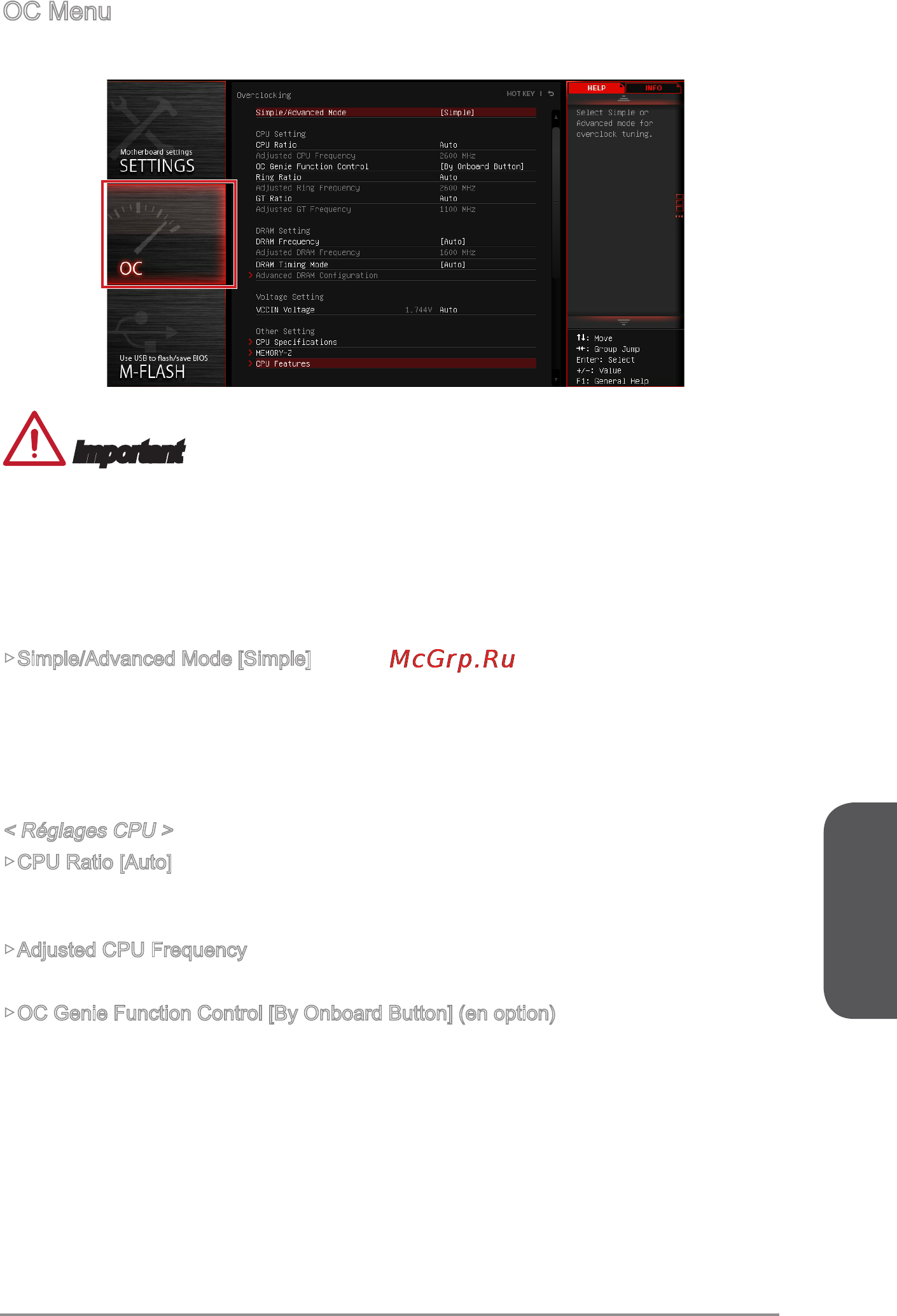

OC Menu
Ce menu est destiné aux utilisateur avancés souhaitant overclocker la carte mère.
Important
•
L’Overclocking manuel du PC n’est recommandé que pour les utilisateurs avancés.
•
L’Overclocking n’est pas garanti, et une mauvaise manipulation peut invalider votre
garantie et endommager sévèrement votre matériel.
•
Si vous n’êtes pas familier avec l’overclocking, nous recommandons d’utiliser OC
Genie pour un overclocking simplié et plus stable.
▶Simple/Advanced Mode [Simple]
Active ou désactive les réglages OC avancés dans le BIOS.
[Simple] Fournit les réglages OC réguliers dans le BIOS.
[Advanced] Fournit les réglages OC avancés pour expert de congurer dans le
BIOS.
Nota : Le symbole * signie le mode avancé des réglages OC.
< Réglages CPU >
▶CPU Ratio [Auto]
Dénit le ratio CPU qui sert à déterminer la vitesse d'horloge CPU. Ce menu peut être
modié uniquement si le CPU prend cette fonction en charge.
▶Adjusted CPU Frequency
Montre la fréquence ajustée du CPU. En lecture seule.
▶OC Genie Function Control [By Onboard Button] (en option)
Active la fonction OC Genie via le bouton virtuel dans le BIOS ou le bouton
physique sur la carte mère. L’activation de la fonction OC Genie peut overclocker
automatiquement le système avec le prol d’overclocking MSI optimisé.
[By BIOS Options] La fonction OC Genie est activée en cliquant le bouton virtuel OC
Genie en haut à gauche de l’écran de conguration du BIOS.
[By Onboard Button]La fonction OC Genie est activée en appuyant sur le bouton
physique OC Genie sur la carte mère.
