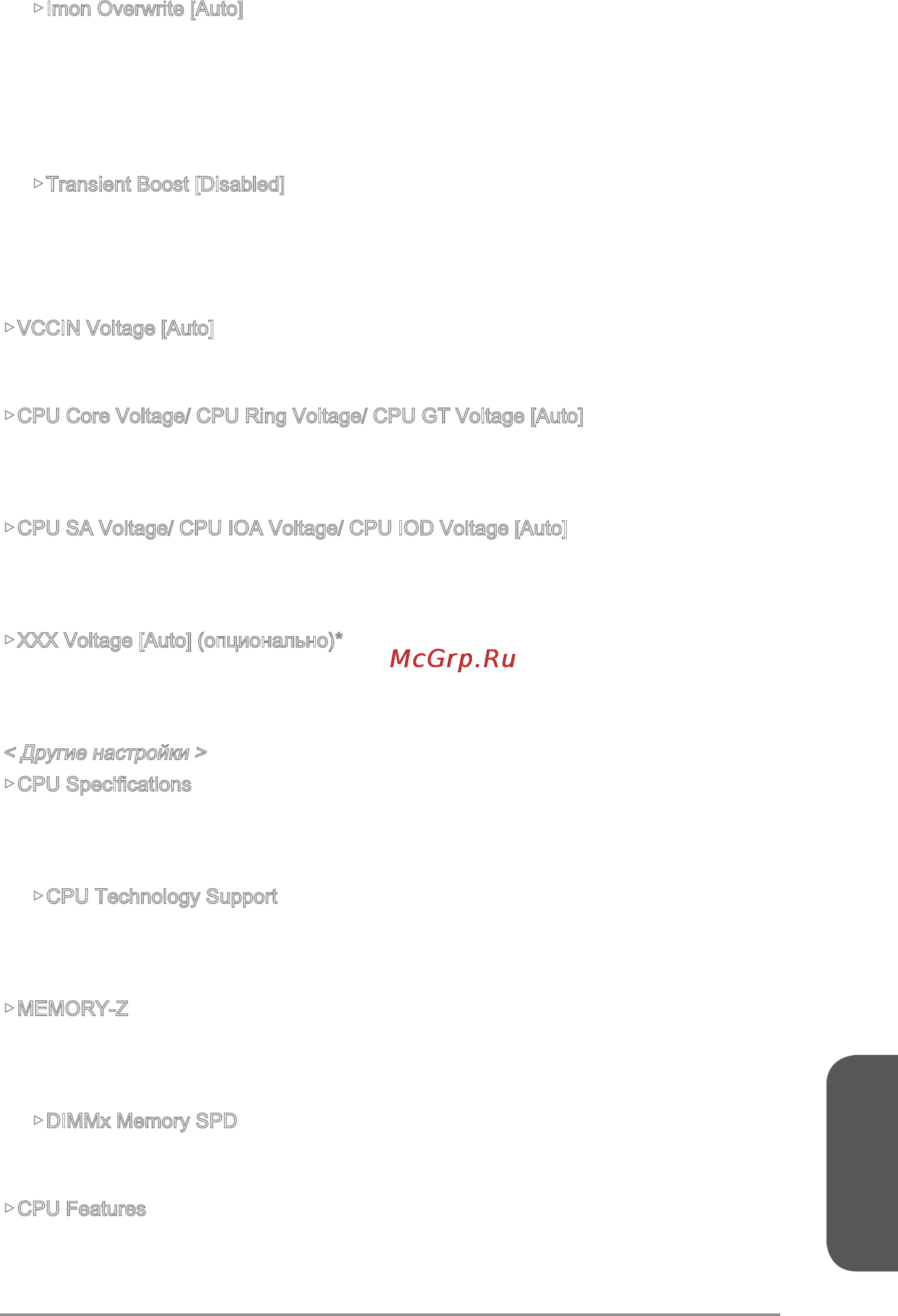

Русский
Ru-39
▶Imon Overwrite [Auto]
Устанавливает Imon ток для процессора.
[Auto] Этот параметр будет настроен автоматически с помощью BIOS.
[Quarter] Устанавливает Imon ток в четверть.
[Half] Устанавливает Imon ток в половину.
[Disabled] Устанавливает значения по умолчанию для Imon тока.
▶Transient Boost [Disabled]
Включает или выключает переходный импульс.
[Enabled] Включение этой функции может привести в стабильную систему
при нагрузке системы.
[Disabled] Функция выключена.
▶VCCIN Voltage [Auto]
Установка входного напряжения процессора. Входное напряжение процессора
используется для питания различных блоков процессора.
▶CPU Core Voltage/ CPU Ring Voltage/ CPU GT Voltage [Auto]
Установка напряжений ядра процессора/ шины Ring/ GT. При установке в
“Auto”, BIOS установит напряжения автоматически. Вы также можете настроить
напряжения вручную.
▶CPU SA Voltage/ CPU IOA Voltage/ CPU IOD Voltage [Auto]
Установка напряжений CPU SA/ IOA (IO Analog)/ IOD (IO Digital). При установке в
“Auto”, BIOS установит напряжения автоматически. Вы также можете настроить
напряжения вручную.
▶XXX Voltage [Auto] (опционально)*
Задает напряжения, связанные с памятью / PCH. При установке в “Auto”, BIOS
установит напряжения автоматически. Вы также можете настроить напряжения
вручную.
< Другие настройки >
▶CPU Specications
Нажмите <Enter> для входа в подменю. В этом подменю представлена
информация об установленном процессоре. Для просмотра этой информации в
любое время нажмите на кнопку [F4]. Это значение нельзя изменять.
▶CPU Technology Support
Нажмите <Enter> для входа в подменю. В данном подменю отображаются
основные функции, поддерживаемые установленным процессором. Это зна-
чение нельзя изменять.
▶MEMORY-Z
Нажмите <Enter> для входа в подменю. В подменю выделены все параметры
и тайминги установленной памяти. Для просмотра этой информации в любое
время нажмите на кнопку [F5].
▶DIMMx Memory SPD
Нажмите <Enter> для входа в подменю. Это подменю показывает информа-
цию об установленной памяти. Это значение нельзя изменять.
▶CPU Features
Нажмите <Enter> для входа в подменю.
