Deutsch
De-24

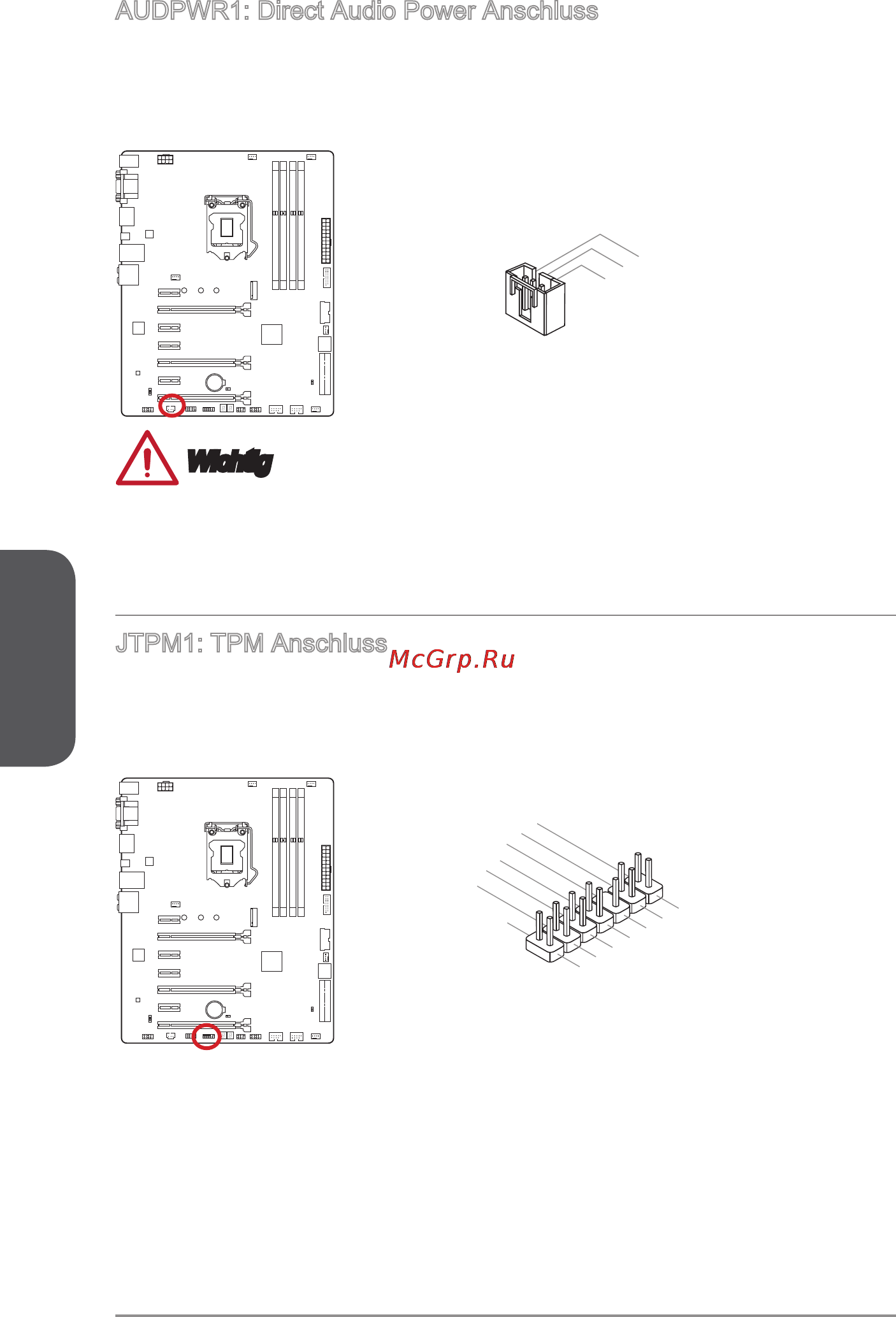

AUDPWR1: Direct Audio Power Anschluss
Dieser Anschluss wird für die direkte Stromversorgung der rückseitigen Audio-
Anschlüsse verwendet. Direct Audio Power sorgt für eine bessere Audio-Qualität. Bitte
verbinden Sie diesen Anschluss mit dem Netzteil mit Hilfe des Audio Power Adapters.
1.Ground
2.+12V_AUD
3.Ground
Wichtig
Nachdem Sie am Anschluss die direkte Stromversorgung angeschlossen haben,
beachten Sie bitte, dass Sie “Direct Audio Power” durch das Verstellen des Audio
Power Schalters aktivieren müssen (AUD_SW1).
JTPM1: TPM Anschluss
Dieser Anschluss wird für das TPM Modul (Trusted Platform Module) verwendet.
Weitere Informationen über den Einsatz des optionalen TPM Modules entnehmen Sie
bitte dem TPM Plattform Handbuch.
10.No Pin
14.Ground
8.5V Power
12.Ground
6.Serial IRQ
4.3.3V Power
2.3V Standby power
1.LPC Clock
3.LPC Reset
5.LPC address & data pin0
7.LPC address & data pin1
9.LPC address & data pin2
11.LPC address & data pin3
13.LPC Frame
