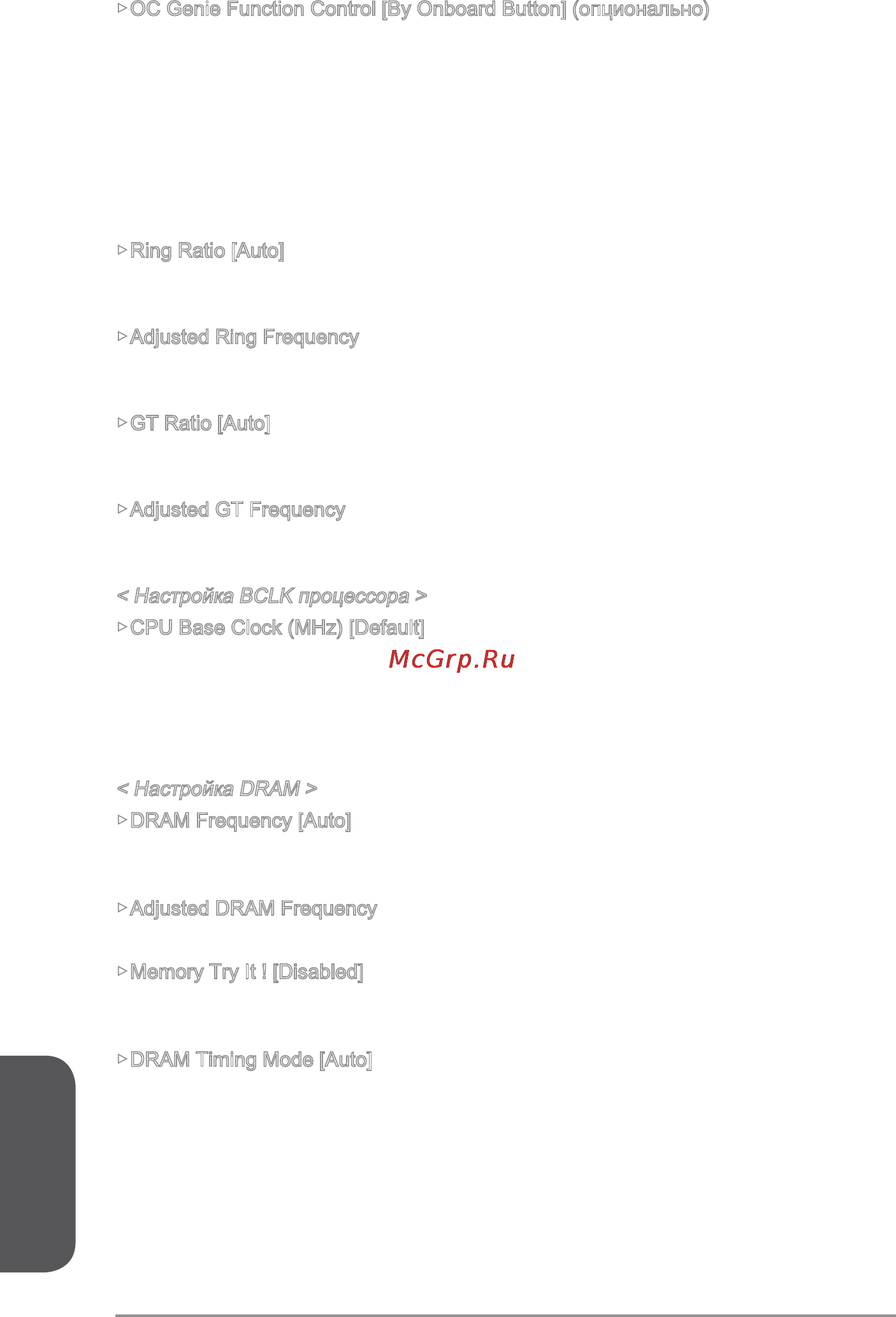

![MSI z97a gaming 6 [176/198] Русский](/views2/1174527/page176/bgb0.png)
Русский
Ru-36
▶OC Genie Function Control [By Onboard Button] (опционально)
Для включения функции OC Genie нажмите виртуальную кнопку в BIOS или
физическую кнопку на материнской плате. Включение функции OC Genie
позволяет автоматически разгонять систему с оптимизированным профилем
разгона MSI.
[By BIOS Options] Для включения функции OC Genie нажмите на виртуальную
кнопку OC Genie в верхнем левом углу экрана настроек BIOS.
[By Onboard Button] Для включения функции OC Genie нажмите на физическую
кнопку OC Genie на материнской плате.
▶Ring Ratio [Auto]
Установка множителя шины Ring. Диапазон допустимых значений зависит от
установленного процессора.
▶Adjusted Ring Frequency
Показывает скорректированную частоту шины Ring. Это значение нельзя изме-
нять.
▶GT Ratio [Auto]
Установка множителя для интегрированной графики. Диапазон допустимых
значений зависит от установленного процессора.
▶Adjusted GT Frequency
Показывает настроенную частоту интегрированной графики. Это значение нель-
зя изменять.
< Настройка BCLK процессора >
▶CPU Base Clock (MHz) [Default]
Установка базовой тактовой частоты ЦП. Изменение этого параметра обеспечи-
вает возможность «разгона» ЦП. Обращаем ваше внимание на то, что компа-
ния не гарантирует успешность выполнения разгона и стабильность системы.
Этот пункт появляется, когда установленный процессор поддерживает данную
функцию.
< Настройка DRAM >
▶DRAM Frequency [Auto]
Установка частоты памяти (DRAM). Обратите внимание, что возможность успеш-
ного разгона не гарантируется.
▶Adjusted DRAM Frequency
Показывает текущую частоту DRAM. Это значение нельзя изменять.
▶Memory Try It ! [Disabled]
Память Попробуйте так! Позволяет улучшить совместимость памяти или
улучшить производительности, путем выбора наиболее оптимального пресета.
▶DRAM Timing Mode [Auto]
Режимы таймингов памяти.
[Auto] Временные параметры DRAM устанавливаются на основе SPD
(Serial Presence Detect) модуля памяти.
[Link] Позволяет пользователю настроить тайминги DRAM вручную для
всех каналов памяти.
[UnLink] Позволяет пользователю настроить тайминги DRAM вручную для
соответствующего канала памяти.
