Установка
10 3A2506ZAH
устанавливайте насос как можно ближе к источнику
материала.
Линия выпуска жидкости
1. Используйте гибкие заземленные шланги (L) для
жидкостей, если это возможно.
2. Для достижения наилучших результатов
герметизации используйте стандартную
санитарно-техническую прокладку типа Tri-Clamp
или DIN из такого гибкого материала, как
этилен-пропилен-диен-каучук,
бутадиенакрилонитрильный каучук, фторкаучук
исиликон.
3. Установите клапан слива жидкости (J) рядом с
выходом жидкости из насоса. Смотрите
РИС. 3.
4. Установите запорный клапан (K) в выпускной линии
для жидкости.
Стандартная установка

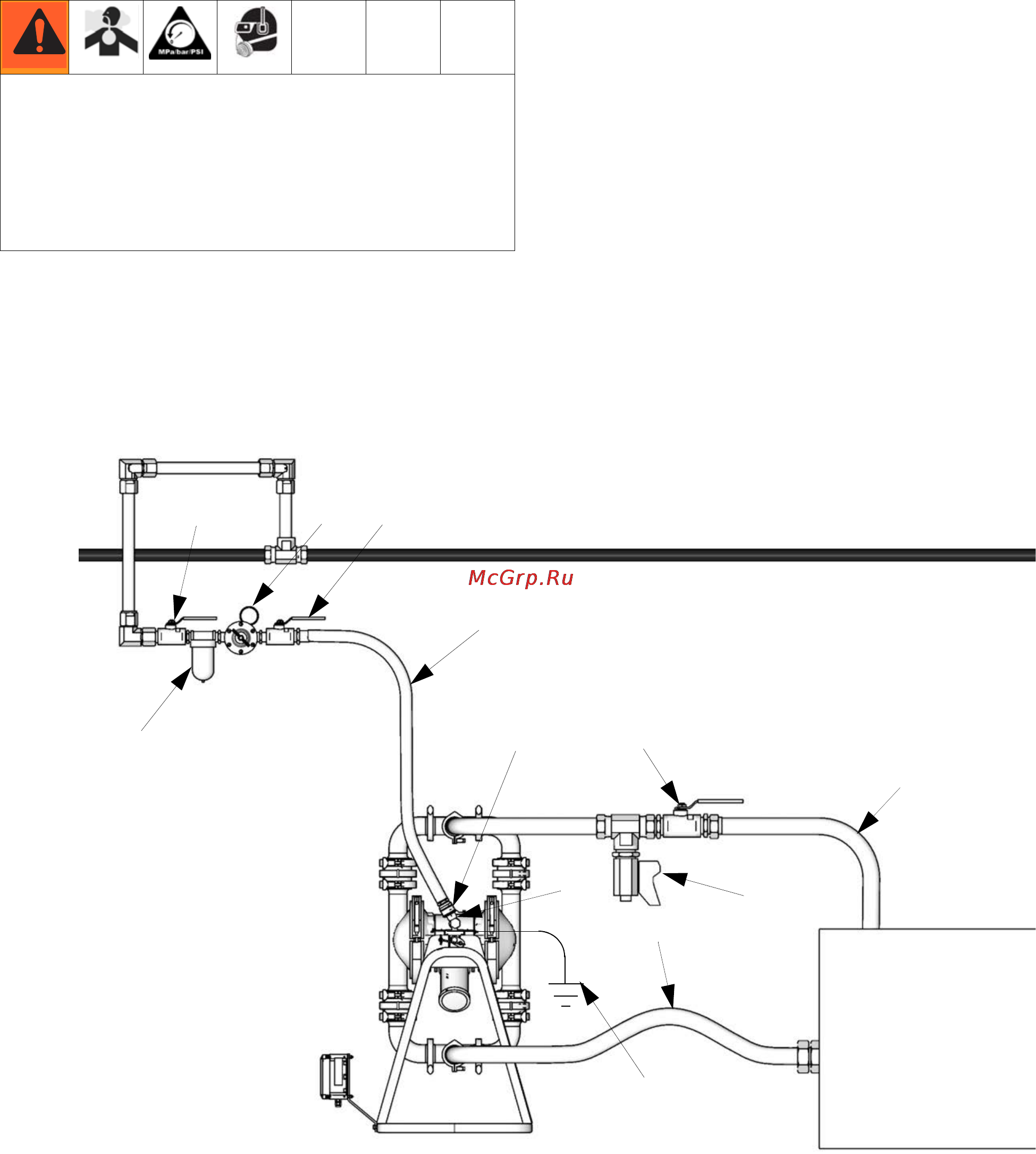

РИС. 3: Типовая схема установки оборудования на полу
Клапан (J) слива жидкости необходим в системе для
снятия давления в шланге в случае его закупорки.
Дренажный клапан снижает риск получения серьезной
травмы, включая попадание жидкости в глаза или на
кожу, или отравления опасными жидкостями при сбросе
давления. Установите клапан рядом с насосным
выпускным отверстием жидкости. Смотрите
РИС. 3.
Пояснение:
A Линия подачи воздуха
B Главный воздушный кран
стравливающего типа (установка
обязательна)
C Регулятор расхода воздуха
D Быстроразъемная муфта линии
подачи воздуха
E Главный воздушный клапан (для
вспомогательных принадлежностей)
F Фильтр линии подачи воздуха
G Гибкий шланг для всасывания
жидкости
J Сливной клапан для жидкости
K Отсечной клапан для жидкости
L Гибкий шланг для жидкости
M Воздухоприемник, 1/2 npt(f)
X Провод заземления (обязательный
компонент системы; инструкции по
установке смотрите на стр. 8)
E
F
C
B
А
K
L
J
G
X
D
M
TI8766a
