Обслуживание
26 3A2506ZAH
Ремонт переформованной мембраны / мембраны 3A
ПРИМЕЧАНИЕ: Если в конструкции насоса применяются
стандартные мембраны, то смотрите стр.
23.
Необходимые инструменты
• Динамометрический гаечный ключ
• Ключ с открытым зевом 19 мм
• Съемник для уплотнительных колец
• Смазка на литиевой основе
Разборка
1. Выполните инструкции из раздела Процедура
сброса давления,
страница 13.
2. Снимите коллекторы и разберите шаровые
обратные клапаны, как описано на стр.
21.
3. Снимите зажимы (135), с помощью которых крышки
(234) блока подачи жидкости крепятся к крышкам
(120) блока подачи воздуха. Снимите крышки (234)
секции жидкости с насоса. Смотрите
РИС. 21.
4. После снятия крышек блока подачи жидкости
мембрана на той стороне насоса, давление в
которой создавалось в последнюю очередь, будет
отделена от крышки центральной секции и блока
подачи воздуха. В результате вы получите доступ к
мембранам.
5. Мембраны собираются и закрепляются вручную.
Для освобождения мембраны следует крепко
взяться за наружные края и повернуть ее против
часовой стрелки. Это освободит один мембранный
блок, а другой останется прикрепленным к валу.
Снимите освобожденную мембрану (446) и пластину
(445) блока подачи воздуха.
6. Извлеките противоположный узел мембраны и вал
(121) из центрального корпуса (101). Зафиксируйте
специальные грани вала с помощью ключа 19 мм
с открытым зевом, а затем снимите с вала мембрану
и пластину блока подачи воздуха.
7. Осмотрите мембранный вал (121) и убедитесь в
отсутствии признаков износа или царапин. Если вал
поврежден, то осмотрите подшипники (117), не снимая
их. Если подшипники повреждены, то смотрите
страница 28.
8. Введите в центральный корпус (101) съемник
уплотнительных колец, подцепите уплотнения
П-образного сечения (110) и извлеките их из
корпуса. Это может быть сделано без съема
подшипников (117).
9. Тщательно очистите все детали и убедитесь в
отсутствии признаков износа или повреждений. При
необходимости, замените детали.

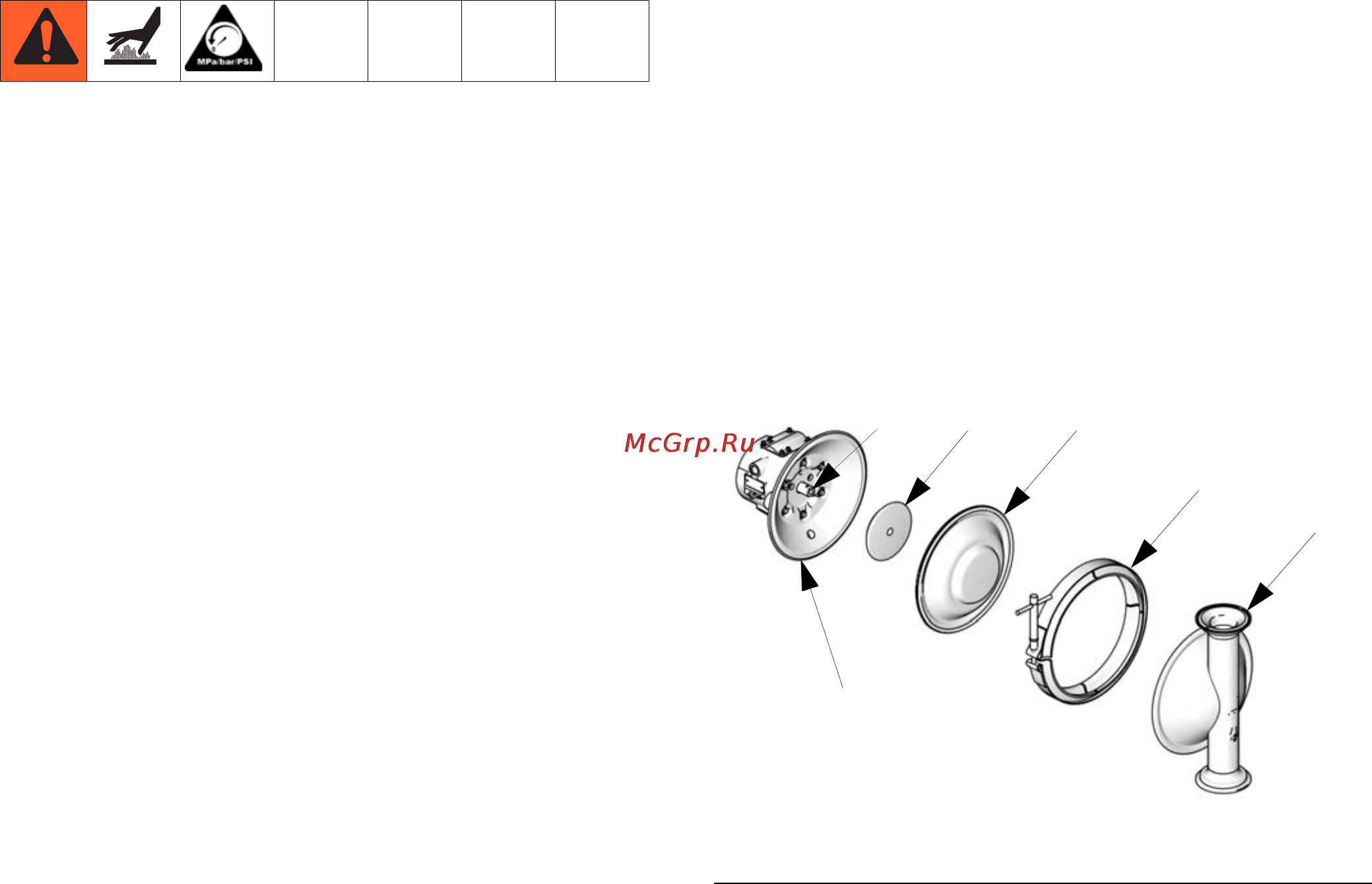

РИС. 21
121 445
TI12434a
446
135
234
120
