Установка
3A2506ZAH 9

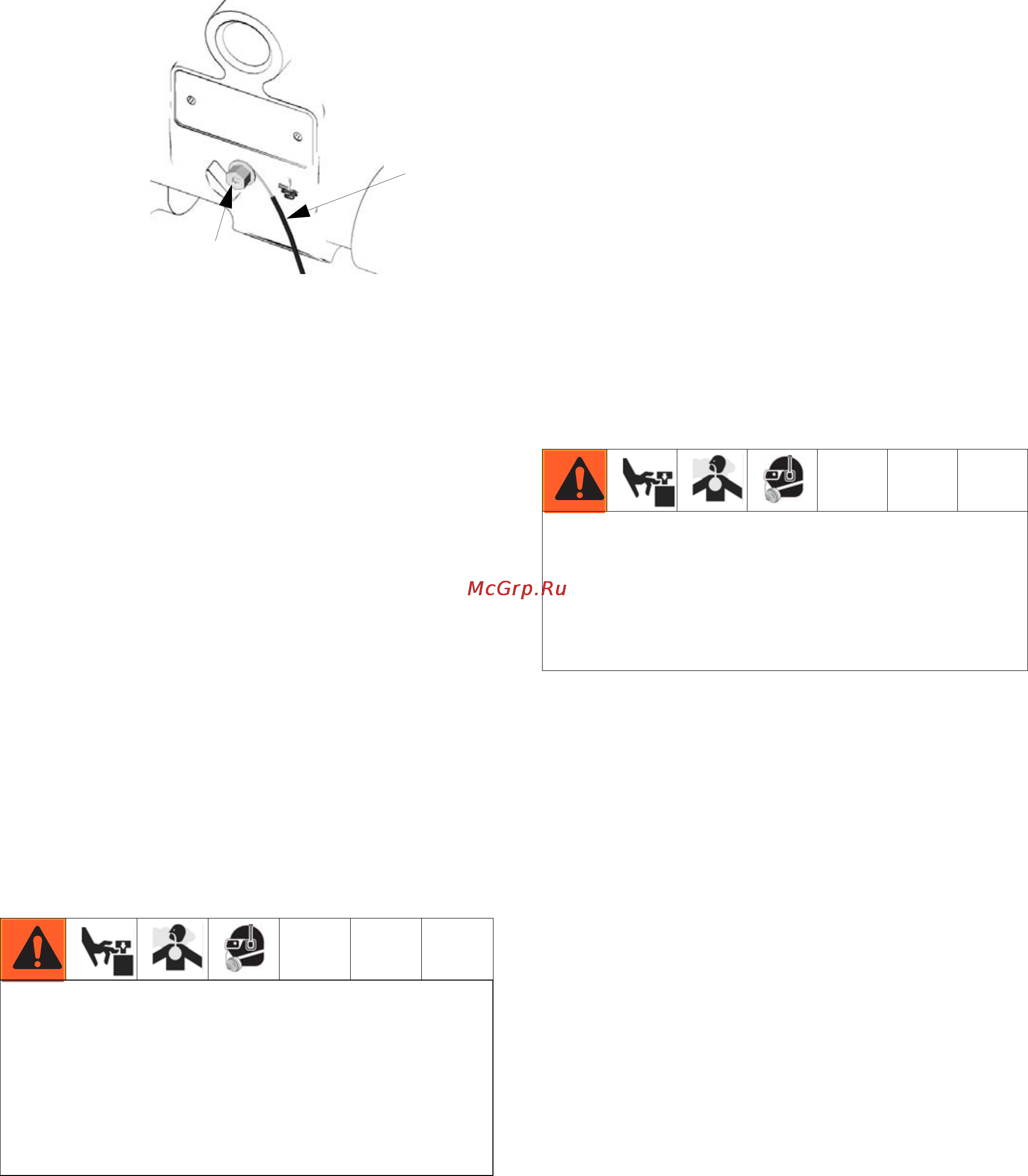

РИС. 2: Подключение провода заземления
•
Шланги для воздуха и жидкости
: Для того чтобы
обеспечить целостное заземление, используйте только
заземленные шланг с максимальной совокупной длиной
150 м (500 футов).
•
Воздушный компрессор
: Соблюдайте рекомендации
производителя.
•
Контейнер для подачи жидкости:
Выполняйте местные
нормативные требования.
Крепления
ПРИМЕЧАНИЕ: Отработанный воздух насоса может
содержать загрязняющие вещества. Если загрязняющие
вещества могут повлиять на подачу жидкости, то отведите
воздух в удаленную зону. Смотрите раздел Вытяжная
вентиляция воздуха на
страница 12.
• Убедитесь в том, что монтажная поверхность может
выдержать вес насоса, шлангов и принадлежностей,
а также нагрузку, возникающую при эксплуатации.
• Для облегчения эксплуатации и обслуживания насос
следует установить так, чтобы обеспечить доступ к
крышке воздушного клапана, впускному отверстию для
воздуха, а т а к ж е к о в п у с к н о м у и в ы п у с к н о м у о т в е р с т и я м
для жидкости.
Линия подачи воздуха
1. Установите вспомогательные принадлежности линии
подачи воздуха, как показано на
РИС. 3. Закрепите
эти принадлежности на стене или на кронштейне.
Убедитесь в том, что линия, обеспечивающая подачу
воздуха к принадлежностям, заземлена.
a. Установите регулятор расхода воздуха (C) и манометр
для контроля давления жидкости. Давление жидкости
на выходе должно совпадать со значением,
установленным на регуляторе подачи воздуха.
b. Установите один главный воздушный клапан
стравливающего типа (B) рядом с насосом и
используйте его для стравливания скопившегося
воздуха. Установите другой главный воздушный
клапан (E) вверх по потоку после всех
принадлежностей, установленных на линии подачи
воздуха, и используйте его для изолирования их во
время чистки и ремонта.
c. Фильтр пневмолинии (F) удаляет вредные
загрязняющие вещества и влагу из подаваемого
сжатого воздуха.
2. Установите заземленный гибкий воздушный шланг (A)
между вспомогательными приспособлениями и
воздухоприемником (M) насоса с резьбой 1/2 npt(f).
Используйте шланг, внутренний диаметр которого
составляет не менее 9,5 мм. Навинтите быстроразъемную
муфту (D) линии подачи воздуха на конец воздушного
шланга (A) и до упора вкрутите соответствующий фитинг
в линию подачи воздуха в насосе.
Линия всасывания жидкости
1. Используйте гибкие заземленные шланги (G) для
жидкостей, если это возможно.
2. Для достижения наилучших результатов герметизации
используйте стандартную санитарно-техническую
прокладку типа Tri-Clamp или DIN из такого гибкого
материала, как этилен-пропилен-диен-каучук,
бутадиенакрилонитрильный каучук, фторкаучук
и силикон.
ПРИМЕЧАНИЕ: Соответствие с санитарными стандартами 3A
требует для DIN-соединений использования определенных
прокладок. Смотрите координационный бюллетень CCE
за номером 2011-3. Двумя такими прокладками являются
прокладка Siersema Komponent System (S.K.S.), Нидерланды,
и прокладка ASEPTO-STAR k-flex от фирмы Kieselmann GmbH,
Германия.
3. Если впускное давление жидкости в насосе составляет
более 25 % выпускного рабочего давления, то шаровые
обратные клапаны не будут закрываться достаточно
быстро, что приведет к неэффективной работе насоса.
Избыточное впускное давление жидкости также
сократит срок службы диафрагмы. Оптимальное
давление для большинства материалов составляет
приблизительно 0,21–0,34 бара (0,02–0,03 МПа,
3–5 фунтов на кв. дюйм).
4. Максимальные значения высоты всасывания (для
мокрого и сухого насосов) смотрите в разделе
Технические данные на стр.
45 и 48. Для
достижения наилучших результатов всегда
Главный переливной воздушный клапан (B) присутствует в
системе для выпуска воздуха, который скапливается между
этим клапаном и насосом. Накапливание воздуха может
вызвать неожиданное приведение насоса в действие, что,
в свою очередь, может привести к серьезным травмам
в результате попадания жидкости в глаза или на
поверхность кожи, ударов движущихся деталей или
отравления опасными жидкостями. Смотрите
РИС. 3.
X
W
TI4736A
Не подсоединяйте муфту (D) к фитингу до тех пор,
пока насос не будет готов к эксплуатации. В случае
преждевременного подключения муфты насос может
включиться неожиданно, что может привести к
серьезным повреждениям движущимися деталями,
попаданию жидкости в глаза или на кожу и к контакту
с опасными жидкостями.
