Обслуживание
28 3A2506ZAH

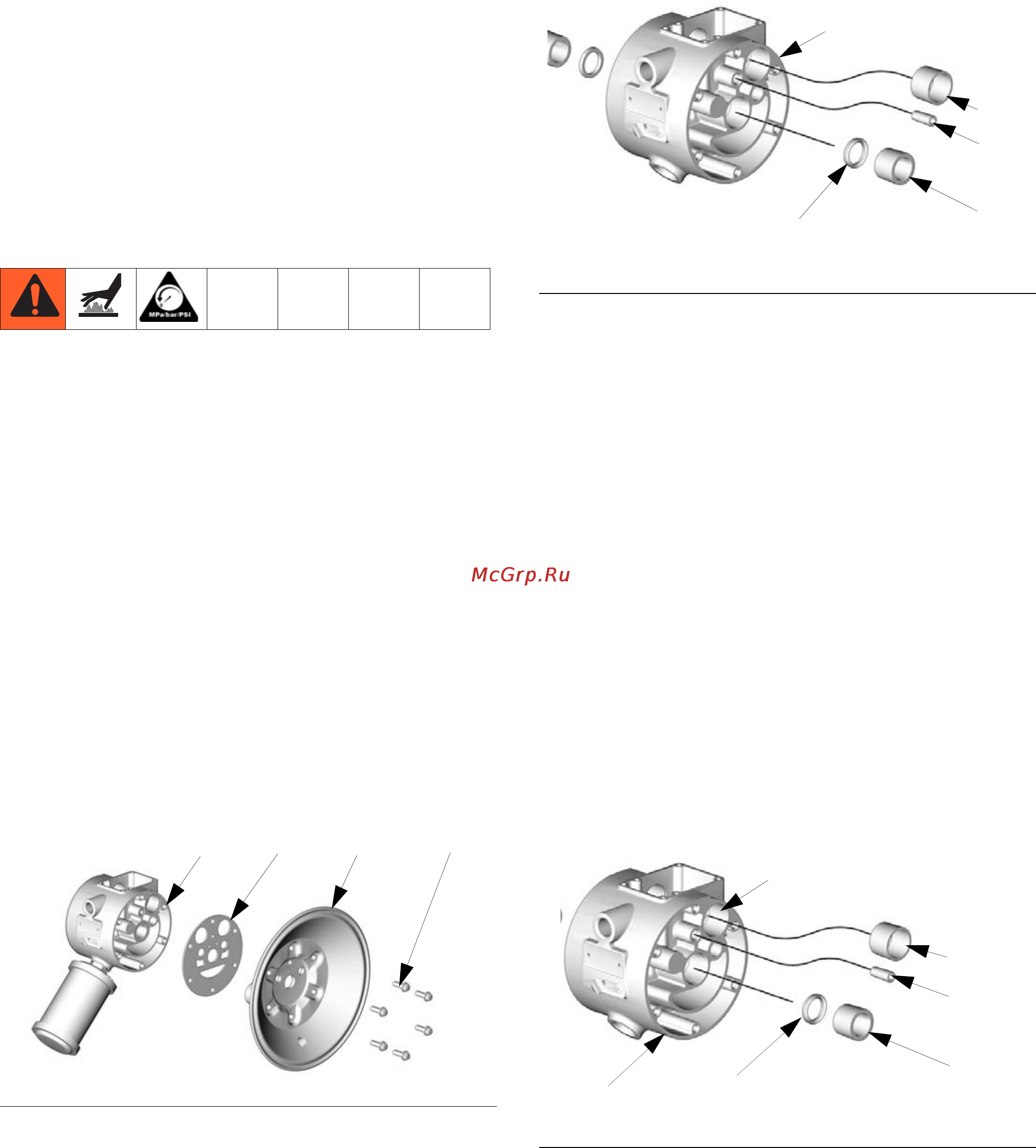

Снятие подшипника и прокладки крышки
воздушной секции
Необходимые инструменты
• Динамометрический гаечный ключ
• Торцевой ключ на 10 мм
• Съемник подшипников.
• Съемник для уплотнительных колец
• Пресс (или блок с молотком).
Разборка
ПРИМЕЧАНИЕ: Не снимайте неповрежденные
подшипники.
1. Выполните инструкции из раздела Процедура
сброса давления,
страница 13.
2. Снимите коллекторы и разберите шаровые
обратные клапаны, как описано на
страница 21.
3. Снимите крышки жидкостной секции и мембранные
узлы, как описано на стр.
23 (при наличии
стандартной мембраны) или
страница 26 (при
наличии переформованной мембраны / мембраны
3A).
ПРИМЕЧАНИЕ: Если Вы снимаете только подшипник
(117) вала мембраны, то пропустите действие 4.
4. Разберите воздушный клапан, как описано на
страница 18.
5. С помощью торцевого ключа на 10 мм выкрутите
винты (122), крепящие крышки (120) воздушной
секции к центральному корпусу (101).
6. Извлеките прокладки (119) крышки воздушной
секции. Всегда заменяйте прокладки новыми.
7. С помощью съемника подшипников снимите
подшипники (117) вала мембраны, подшипники (112)
воздушного клапана или подшипники (113)
направляющих штифтов. Не снимайте
неповрежденные подшипники.
.
8. Если вы сняли подшипники (117) вала мембраны,
введите в центральный корпус (101) съемник
уплотнительных колец, подцепите П-образные кольца
(110) и извлеките их из корпуса. Нанесите смазку на
П-образные кольца. Смотрите
РИС. 24. При
необходимости, замените детали.
Повторная сборка
ПРИМЕЧАНИЕ: Перед сборкой на наружную
поверхность подшипника (112) и внутреннюю
поверхность отверстия (Z) следует нанести клей.
1. Установите П-образные уплотнения вала (110) так,
чтобы их кромки были обращены
наружу
из корпуса.
2. Вставьте новые подшипники(112, 113 и 117) в
центральный корпус (101),
коническими концами
вперед
. Используя пресс или блок с резиновым
молотком, установите подшипник методом
прессования так, чтобы он был заподлицо с
поверхностью центрального корпуса.
3. Соберите обратно воздушный клапан, как пояснено
страница 18.
РИС. 23
TI4733a
119 120 122101
РИС. 24
РИС. 25
110*
101
112
113
117
TI4731a
110*
Z
112
113
117
TI4731a
101
