Обслуживание
24 3A2506ZAH
4. После снятия крышек зафиксируйте специальные
грани (Y) пластин каждого узла мембраны с
помощью двух гаечных ключей 15,87 мм и ослабьте
пластины. Это освободит один мембранный узел, а
другой останется прикрепленным к валу.
5. Разберите освобожденный узел мембраны.
6. Снимите пластину (444) вместе с болтом (143),
мембрану (446), задник (447), если он присутствует
в системе, и пластину (445).
.
7. Извлеките другой мембранный узел и мембранный
вал (121) из центрального корпуса (101).
Зафиксируйте специальные грани вала с помощью
ключа с открытым зевом 19 мм и снимите с вала
узел мембраны. Разберите оставшийся
мембранный узел.
8. Осмотрите мембранный вал (121) и убедитесь в
отсутствии признаков износа или царапин. Если вал
поврежден, то осмотрите подшипники (117), не
снимая их. Если подшипники повреждены, то
смотрите раздел Снятие подшипников и прокладок
крышки воздушной секции на
страница 28.
9. Введите в центральный корпус (101) съемник
уплотнительных колец, подцепите П-образные
кольца (110) и извлеките их из корпуса. Это может
быть сделано без съема подшипников (117). См.
РИС. 24, стр. 28.
10. Тщательно очистите все детали и убедитесь в
отсутствии признаков износа или повреждений. При
необходимости, замените детали.

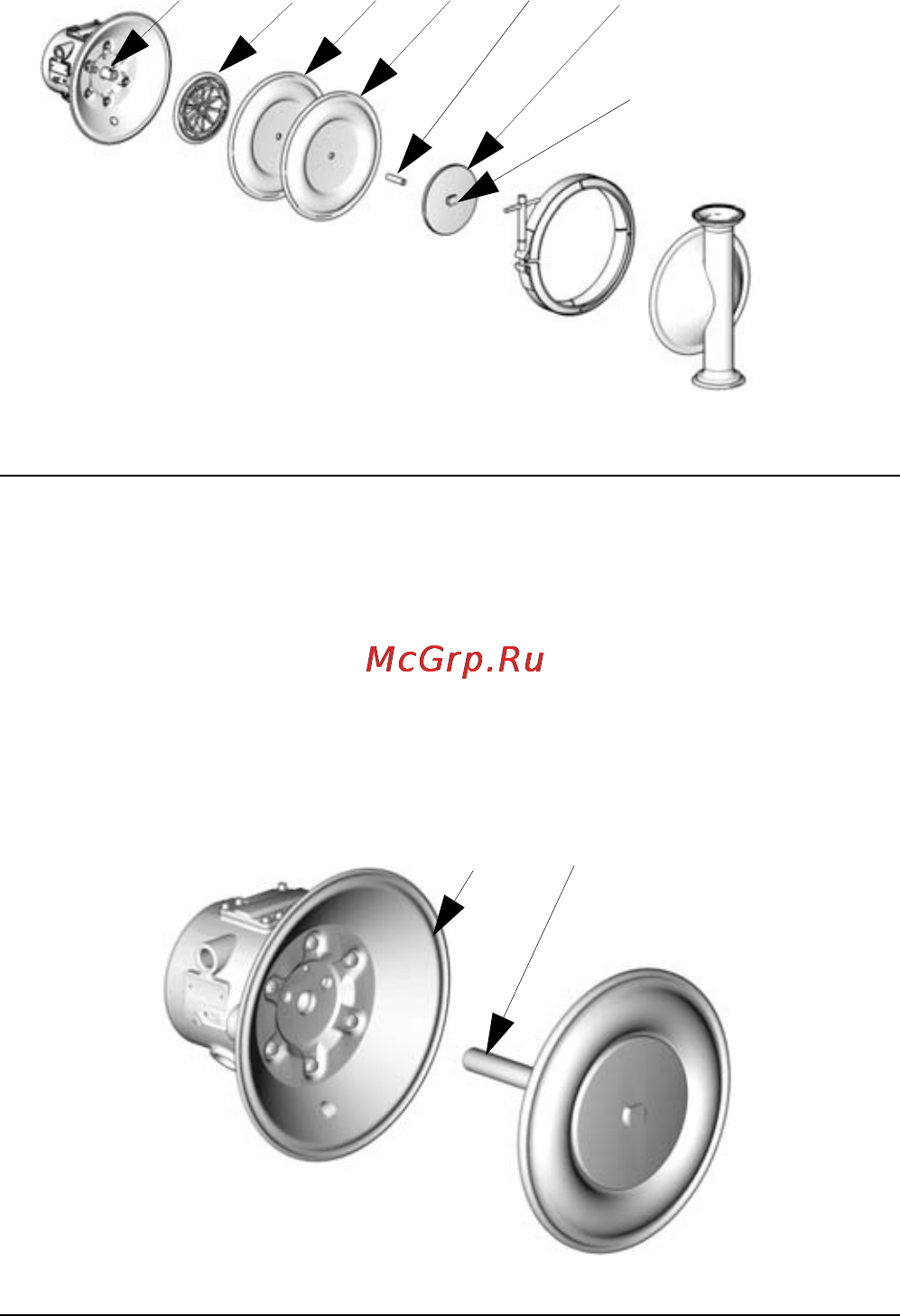

РИС. 17
Р
ИС. 18
TI8772a
446*
444
445
121
Y
143
447
TI4789a
121
101
