Graco SaniForce 1590 HS [49/50] График характеристик модели 3150
![Graco SaniForce 1590 HS [49/50] График характеристик модели 3150](/views2/1193848/page49/bg31.png)

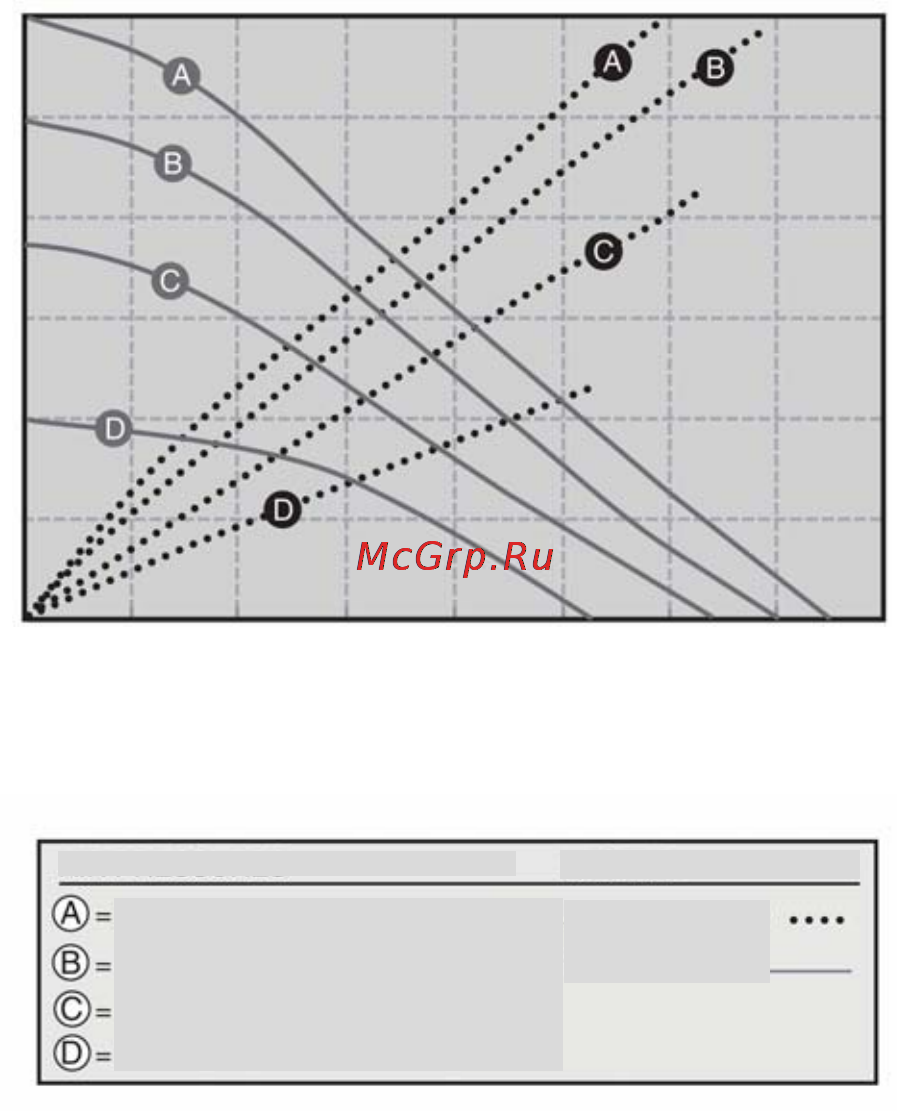

График характеристик модели 3150
3A2506ZAH 49
График характеристик модели 3150
Условия испытаний: насос проверен водой с погруженным в жидкость впускным отверстием.
Для расчета давления жидкости на выходе из насоса
(в фунтах на кв. дюйм, МПа или барах) при
определенной скорости потока жидкости (в
галлонах/мин или л/мин) и рабочем давлении воздуха (в
фунтах на кв. дюйм, МПа или барах) нужно выполнить
следующие действия.
1. Найдите расход жидкости вдоль нижней строки
таблицы.
2. Проведите от нее вертикальную линию до
пересечения с выбранной кривой давления жидкости
на выходе.
3. Смотрите слева на шкале для считывания значения
давления жидкости на выходе.
Для расчета давления воздуха в насосе
(в стандартных куб. футах/мин или м
3
/мин) при
определенной скорости потока жидкости (гал/мин /
л/мин) и рабочем давлении воздуха (фунтов на кв.
дюйм/МПа/бар):
1. Найдите расход жидкости вдоль нижней строки
таблицы.
150
(4,2)
125
(3,5)
100
(2,8)
75
(2,1)
50
(1,4)
25
(0,7)
0
0
20
(76)
40
(152)
60
(227)
80
(303)
100
(379)
120
(454)
140
(531)
160
(606)
20
(1,4; 0,14)
40
(2,8; 0,28)
60
(4,2; 0,42)
80
(5,5; 0,55)
100
(7; 0,7)
120
(8,4; 0,84)
TI8644a
TI8645a
График характеристик модели 3150 3A
Давление жидкости на выходе
фунты на кв. дюйм (бар, МПа)
Расход воздуха
куб. футов/мин (м³/мин)
Поток жидкости
гал/мин (л/мин)
ДАВЛЕНИЕ ВОЗДУХА
УСЛОВНЫЕ
при 0,84 МПа (8,4 бар, 120 фунтов на кв. дюйм)
при 0,7 МПа (7,0 бар, 100 фунтов на кв. дюйм)
при 0,5 МПа (4,8 бар, 70 фунтов на кв. дюйм)
при 0,3 МПа (2,8 бар, 40 фунтов на кв. дюйм)
Расход воздуха
Поток жидкости
