Установка
3A2506ZAH 11
Изменение ориентации впускного и
выпускного отверстий для жидкости
В конструкции насоса предусмотрены отверстия, имеющие
одинаковое направление. Для изменения направления
отверстий необходимо выполнить следующие действия.
1. Снимите фиксаторы (130), с помощью которых впускной
и (или) выпускной тройники крепятся к коленчатым
патрубкам.
2. Разверните тройник (339) коллектора и закрепите его.
Установите на место фиксаторы (130) и затяните их рукой.

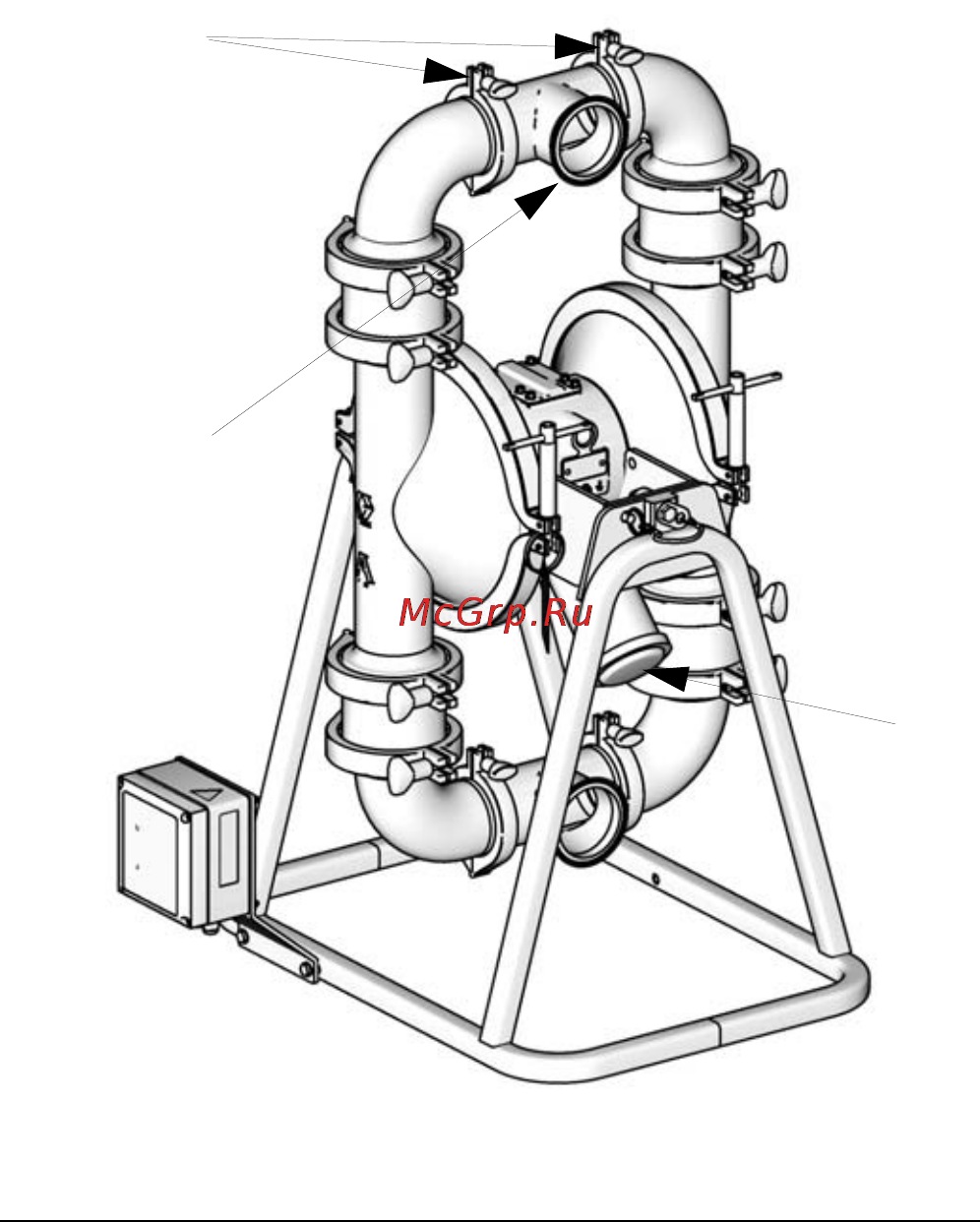

Р
ИС. 4: Ориентация портов для жидкости (показана
модель с прокладкой типа Tri-Clamp)
130
339
TI5133f
P
