Установка
12 3A2506ZAH
Вытяжная вентиляция воздуха
Отверстие для выпуска отработанного воздуха имеет резьбу
3/4 npt(f). Не допускается создание препятствий перед
отверстием выпуска отработанного воздуха. Чрезмерное
ограничение выпуска может привести к хаотичной работе
насоса.
Для обеспечения выброса отработанного воздуха в сторону:
1. Извлеките глушитель (P) из отверстия для выпуска
отработанного воздуха на насосе. Смотрите
РИС. 5.
2. Установите заземленный шланг (T) для выпуска
отработанного воздуха и подсоедините глушитель (P)
к другому концу шланга. Минимальный внутренний
диаметр выпускного воздушного шланга составляет 19 мм
(3/4 дюйма). Если требуется шланг длиной более 4,57 м
(15 футов), используйте шланг большего диаметра. Не
допускайте резких перегибов или изломов шланга.
3. Установите заземленную емкость (U) для сбора жидкости у
конца выпускного трубопровода для воздуха на случай
повреждения мембраны. Смотрите
РИС. 5.
Р

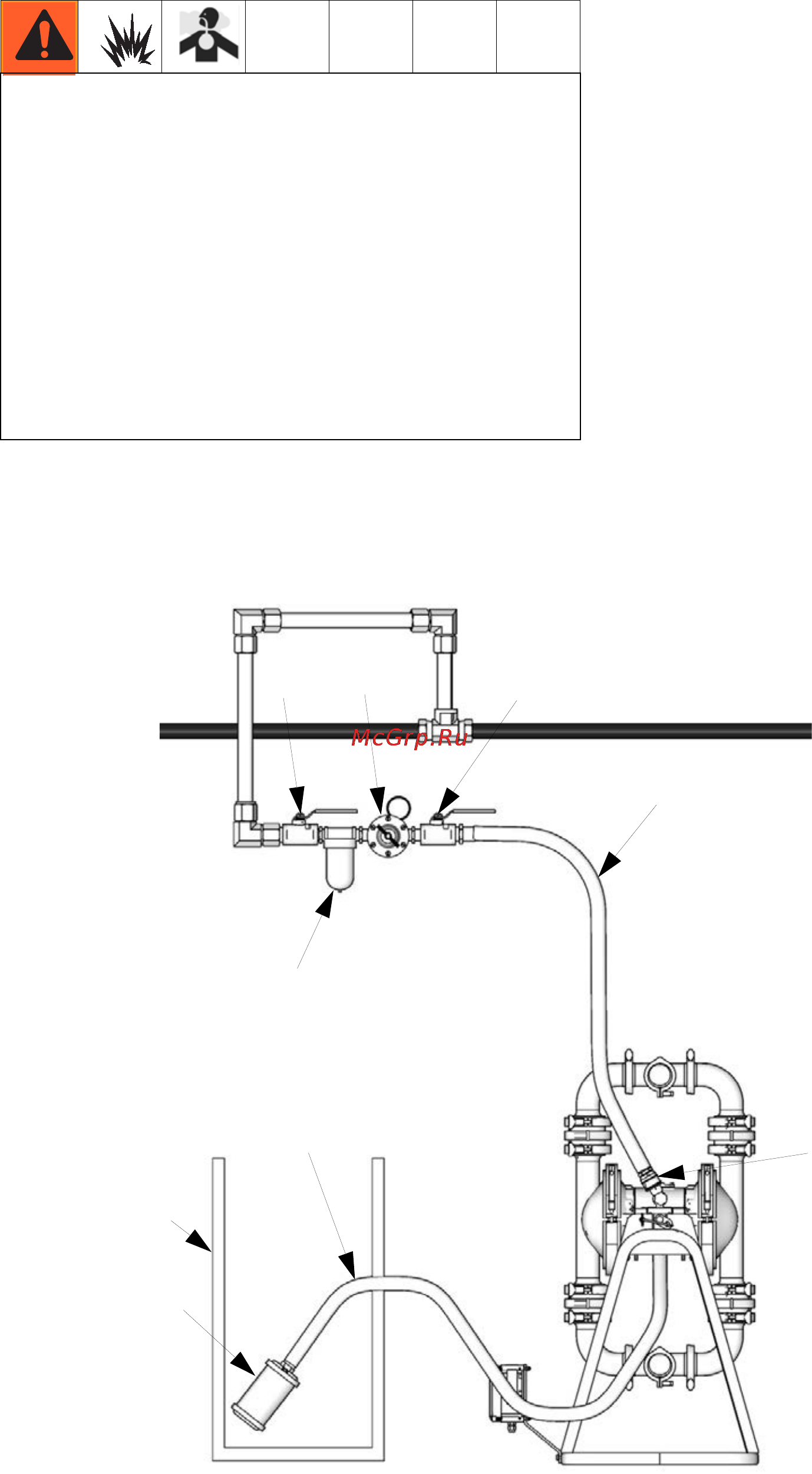

ИС. 5: Удаление отработанного воздуха
Обеспечьте надлежащую вентиляцию системы в
соответствии с применяемой схемой установки. При
перекачивании легковоспламеняемых или опасных
жидкостей отработанный воздух следует отводить
в безопасное место подальше от людей, животных,
зон обработки пищевых продуктов и всевозможных
источников возгорания.
Поломка мембраны может привести к попаданию
перекачиваемой жидкости в выпускаемый воздух.
Установите подходящий контейнер в конце линии
выпуска воздуха для сбора жидкости. Смотрите
РИС.
5
.
P
U
T
D
А
B
C
F
E
TI8767b
Пояснение:
A Линия подачи воздуха
B Главный воздушный кран
стравливающего типа (установка
обязательна)
C Регулятор расхода воздуха
D Быстроразъемная муфта линии
подачи воздуха
E Главный воздушный клапан
(для вспомогательных
принадлежностей)
F Фильтр линии подачи воздуха
PГлушитель
T Заземленный шланг для выпуска
отработанного воздуха
U Контейнер для удаленного
выпуска отработанного воздуха
