Обслуживание
3A2506ZAH 29

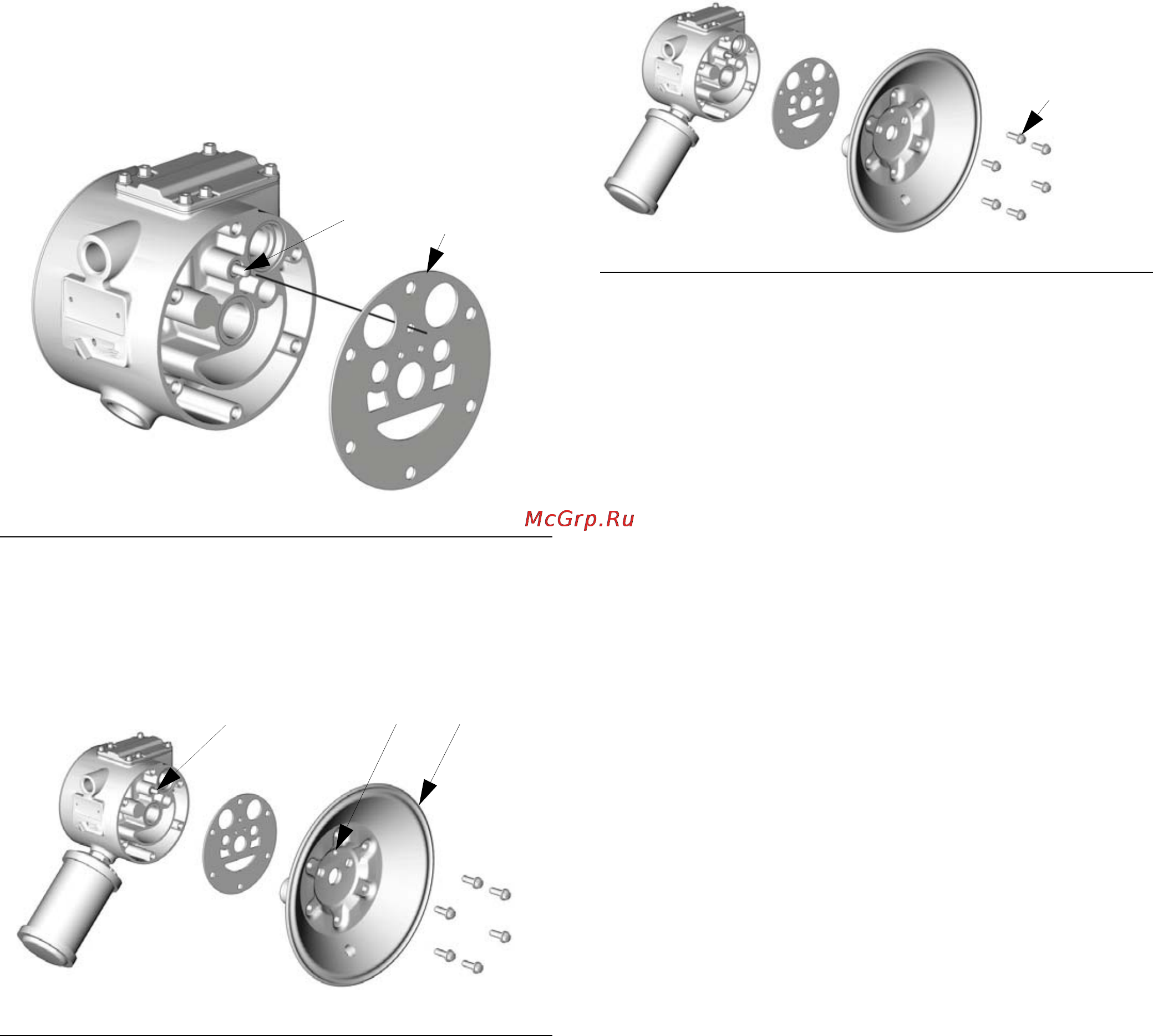

4. Выровняйте новую прокладку (119) крышки
воздушной секции так, чтобы направляющий
стержень (114), выступающий из центрального
корпуса (101), прошел через соответствующее
отверстие в прокладке.
.
5. Выровняйте крышку (120) воздушной секции так,
чтобы направляющий штифт (114) попал в среднее
отверстие (M) из трех небольших отверстий,
расположенных вблизи центра крышки.
6. Нанесите состав Loctite
®
средней прочности (синего
цвета) или эквивалентный герметик на резьбу
винтов (122). Установите винты (122) и затяните их
усилием руки. Используя торцовый ключ на 10 мм,
равномерно затяните противоположные винты с
усилием 130-150 дюймов на фунт (15-17 Н
•м).
Установите на место мембранные узлы и крышки
жидкостной секции, как описано на
страница 23.
7. Соберите шаровые обратные клапаны и
коллекторы, как описано на
страница 21.
РИС. 26
РИС. 27
114 119
TI4730a
M114
TI4790a
120
РИС. 28
122
TI4790a
