Обслуживание
3A2506ZAH 27
Повторная сборка
1. Установите уплотнения П-образного сечения для
вала (110*) так, чтобы их кромки были обращены
наружу
из корпуса (101). Нанесите на уплотнения
смазку. Смотрите
РИС. 24, страница 28.
2. Нанесите состав Loctite® высокой прочности (красного
цвета) или эквивалентный герметик для закрепления
болта (446a) на диафрагме (446), при необходимости.
Установите пластину (445) с воздушной стороны на
мембрану (446). Широкая закругленная сторона
пластины должна быть направлена в сторону
мембраны. Нанесите состав Loctite
® средней
прочности (синего цвета) или эквивалентный герметик
на резьбовые части мембранного узла. Вкрутите узел
в вал (121) и затяните усилием руки.
3. Смажьте вал (121) мембраны (по всей длине и на
оба конца вала). Вставьте вал / блок мембраны в
насос с одной стороны.
ПРИМЕЧАНИЕ: Поверните насос на стойке на 90
° для
облегчения фиксации крышки жидкостной секции.
Совместите крышку (234) жидкостной секции и
центральный корпус. Крепко затяните фиксатор
(135).
4. Соберите другой мембранный блок на валу, как
описано в шаге
2. В результате мембрана
поднимется на крышке воздушной секции.
5. Подайте в насос воздух низкого давления (до 0,05
МПа [0,5 бар, 7 фунтов на кв. дюйм]). Мембрана
медленно натянется на крышку (120) воздушной
секции. Определите давление, в условиях которого
мембрана будет находиться достаточно близко к
фиксатору, но не начнет соприкасаться с
направляющим стержнем.
6. Соберите крышку (234) жидкостной секции и
фиксатор (135) так, чтобы крышка была совмещена
с центральным корпусом. Для облегчения сборки
насос следует наклонить. Крепко затяните
фиксатор.
ПРИМЕЧАНИЕ: Если мембрана соприкасается с
направляющим штифтом и отжимается от крышки
воздушной секции, то выполните действие 5 еще раз.
При необходимости, вернитесь к выполнению действия
3.
7. Соберите шаровые обратные клапаны и
коллекторы, как описано на
страница 21.
Во избежание получения серьезных травм (вплоть до
ампутации), запрещается класть пальцы или руки между
крышкой воздушной секции и мембраной.
ВНИМАНИЕ
Не деформируйте мембрану усилием руки. Для
правильной деформации к мембране необходимо
приложить равномерное всестороннее давление.

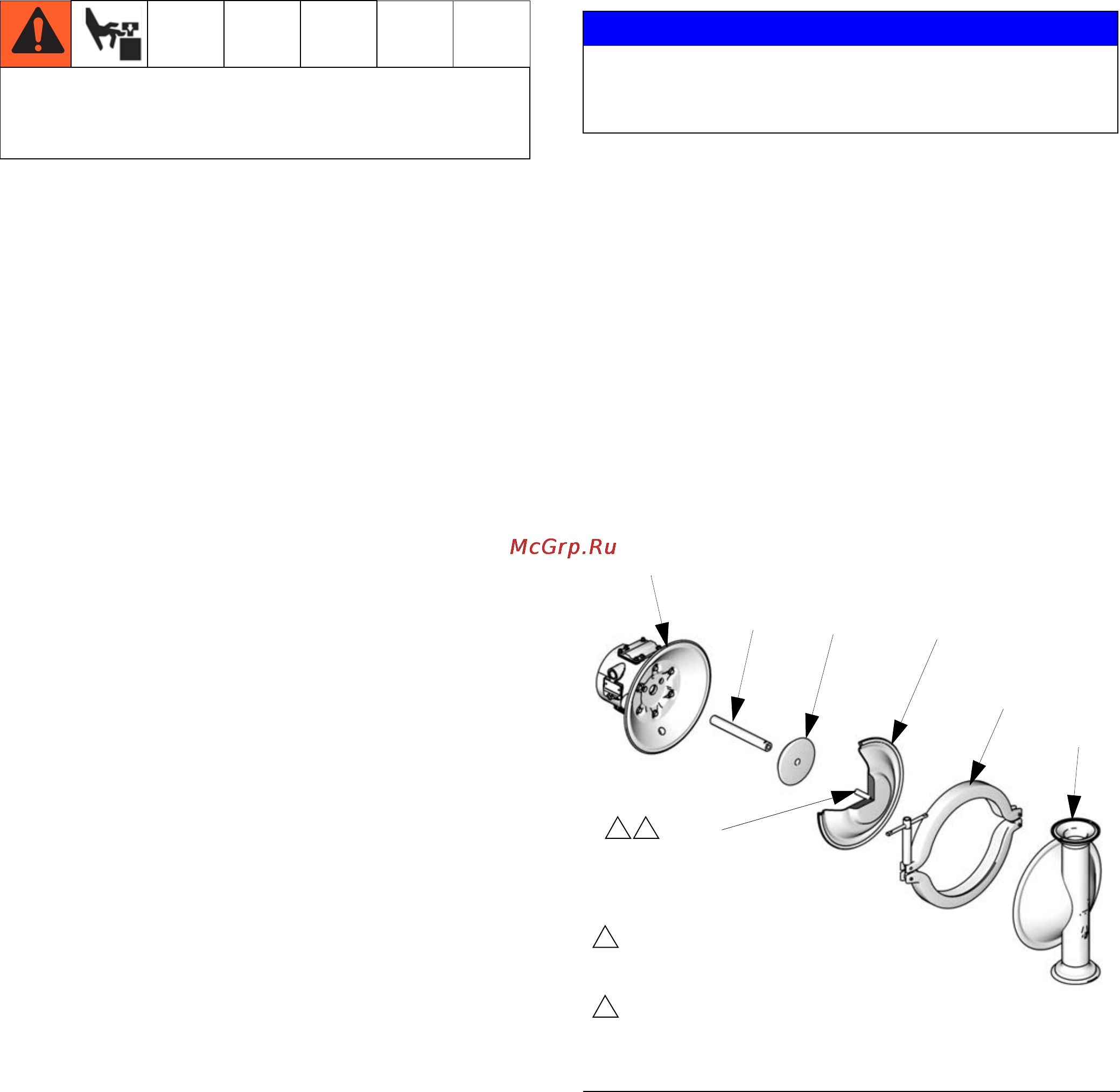

Р
ИС. 22
Нанесите на винт со стороны вала
закрепитель резьбы средней прочности.
2
446
445
121
101
135
234
TI17273a
Нанесите на винт закрепитель резьбы
высокой прочности, чтобы прикрепить винт
к мембране, если это необходимо.
1
2
446a
1
На иллюстрации представлен насос 3A
